图　18-6

1.1825年瑞士物理学家科拉顿将一根直导线平行放置到小磁针的上方，然后与另一个房间的螺旋线圈组成闭合电路，如图18-6所示，他把一根条形磁体插入螺旋线圈内，再跑到另一个房间内观察小磁针是否偏转，进行了多次实验，但他都没有发现小磁针会发生偏转，科拉顿、法拉第等物理学家相继进行了上述实验，是为了探究________；在实验中，科拉顿用到了1820年丹麦物理学家___________发现“电流的周围存在着磁场”的实验装置.

2.图18-7的四幅图中，研究电磁感应现象的装置是（　）.

图　18-7

3.关于电磁感应现象，下列说法中正确的是（　）.

A.闭合电路的一部分导体在磁场中运动，一定产生感应电流

B.导体的一部分在磁场中做切割磁感线运动，一定产生感应电流

C.麦克风是利用电磁感应现象制成的

D.电磁铁是利用电磁感应原理制成的

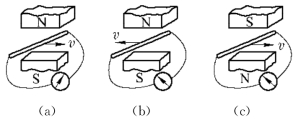

4.如图18-8所示是“研究感应电流方向与哪些因素有关”的实验示意图.比较图（a）、（b）两图可知感应电流方向与_________________有关；比较图（a）、（c）两图可知感应电流方向与________有关.

图　18-8

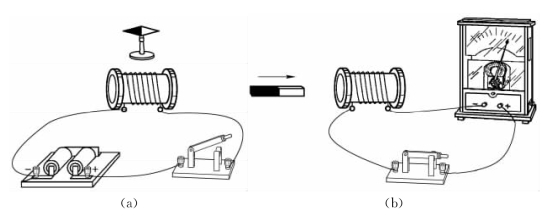

5.如图18-9（a）所示，在“探究通电螺线管外部磁场的方向”的实验中，小明把电池的正负极对调，这样操作是为了探究通电螺线管外部磁场方向和________是否有关.在此实验的基础上，他将电源换成灵敏电流计，如图18-9（b）所示，闭合开关，将一个条形磁体快速插入螺线管中时，观察到电流计的指针发生偏转，依据此现象的原理法拉第发明了________.

图　18-9

6.如图18-10所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列描述正确的是（　）.

图　18-10

A.导线ab竖直向上运动时，电流计指针会偏转

B.导线ab竖直向下运动时，电流计指针会偏转

C.导线ab从图中所示位置斜向上运动时，电流计指针不会偏转

D.导线ab分别水平向右和水平向左运动时，电流计指针偏转的方向相反

7.图18-11所示的设备中是利用电磁感应原理工作的是（　）.

图　18-11

8.图18-12所示的四幅图中能说明发电机的工作原理的是（　）.

图　18-12

9.图18-13所示实验中，能用电磁感应现象原理解释的是（　）.

图　18-13

10.如图18-14所示，将一根条形磁体插入线圈时，与之相连的灵敏电流计的指针会发生偏转.这个现象所反映的物理原理在下列电气设备中得到应用的是（　）.

图　18-14

A.电磁起重机　B.发电机

C.电动机　D.电暖气

11.在一个完好的微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光，这说明____________________；微型电扇接入电路中能转动，其工作原理是__________________________.

12.（多选题）图18-15是磁带录音机录音原理的示意图.录音时，话筒将声信号转换为电信号送到录音磁头；录音磁头是一个蹄形电磁铁，它将电信号转换为磁性强弱变化的信号；录音磁带贴着录音磁头移动，上面的磁粉被磁化，声音信号就被记录在磁带上了.关于磁带录音机录音过程，下列说法正确的是（　）.

图　18-15

A.话筒将声信号转换为电信号利用了电流的磁效应

B.录音磁头将电信号转换为磁信号利用了电流的磁效应(www.daowen.com)

C.话筒将声信号转换为电信号利用了电磁感应现象

D.录音磁头将电信号转换为磁信号利用了电磁感应现象

13.如果把话筒换成扬声器，如图18-16所示.人对着扬声器锥形纸盆说话，声音使与纸盆相连的线圈在________中________，从而产生随着声音的变化而变化的电流，这种产生电流的现象在物理学上称为________现象.当纸盆向左运动的瞬间，产生的感应电流的方向如图中所示；若纸盆向右运动，所产生的感应电流方向与图中标示的电流方向_________________（选填“相反”“相同”或“可能相同，也可能相反”）.

图　18-16

14.如图18-17所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置，导体ab、开关、灵敏电流计用导线连接，组成电路.

（1）闭合开关，让导体ab静止，当磁体水平向右运动时，电流计的指针________（选填“偏转”或“不偏转”）.

（2）保持其他条件不变，只调换磁极的位置，是为了探究感应电流的方向与________方向是否有关.

图　18-17

（3）产生感应电流时，___________相当于电源.

15.在“探究感应电流产生的条件”实验中：

（1）如图18-18所示装置中的a、b两接线柱间应接入________（选填“大”或“小”）量程的电流表.

（2）导体在磁场中运动时，电流表指针没有发生偏转，其原因可能是________.

图　18-18

（3）改正错误后继续实验，小刚发现每次电流表指针的偏转角度不相同，于是他对影响感应电流大小的因素作以下猜想：

猜想1：与导体切割磁感线运动的速度大小有关；

猜想2：与磁场的强弱有关；

猜想3：与线圈的匝数有关.

为了验证猜想3，他设计的方案是：分别让两个匝数不同的线圈，在图18-18所示的磁场中水平向左运动，观察电流表指针的偏转角度.

①请对此方案作出评价，指出存在的主要问题.____________

②请你写出小刚验证猜想3的具体做法.________________

16.下列关于发电机作用的说法中，不正确的是（　）.

A.可以制造自由电荷

B.可以使闭合电路中有持续电流

C.可以使电路两端有一定的电压

D.可以将机械能转化为电能

17.如图18-19所示，是发电机的工作原理图，放在水平方向磁场中的矩形线圈沿逆时针方向转动，当线圈转到图18-19（a）所示位置时，由于线圈ab和cd边________（选填“切割”或“不切割”）磁感线，因而电路中________（选填“有”或“无”）感应电流.当转到图18-19（b）、（d）所示的位置时，由于ab边切割磁感线的方向________（选填“相同”或“相反”），因而电路中的电流方向___________（选填“相同”或“相反”）.

图　18-19

18.发电机和电动机的发明使人类步入电气化时代.制造发电机所依据的主要物理原理是（　）.

A.磁场对电流的作用　B.磁极间的相互作用

C.电磁感应现象　D.电流周围存在着磁场

19.发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化时代.如图18-20所示的四幅图，其中属于电磁感应现象实验图及其应用图的是（　）.

A.（a）（c）　B.（a）（d）　C.（b）（c）　D.（b）（d）

图　18-20

20.做如图18-21所示的小实验，用手快速拨动风扇叶片，带动转子转动，这时发现小灯泡发光，微风电扇居然变成了“发电机”！该实验说明了磁能够产生________，在此现象中，____________ _能转化为电能.

图　18-21

图　18-22

21.当你对着如图18-22所示的话筒说话时，产生的声音使膜片________，与膜片相连的线圈也跟着在磁场中做切割磁感线运动.这种运动能产生随着声音变化而变化的________，经放大后，通过扬声器还原成声音.
