电流的磁场现象及实验证实

时间:2023-07-16 理论教育 版权反馈
【摘要】:1.1820年4月的一天,奥斯特突发奇想,在沿___________方向的导线下方放置一枚小磁针,保证导线和小磁针能________放置进行实验,接通电源后发现小磁针明显偏转.随后奥斯特花了三个月时间,通过多次实验证明电流的确能使磁针偏转,这种现象称为________.奥斯特的发现,拉开了研究电磁间本质联系的序幕.2.大量实验表明:通电直导线周围的磁感线方向跟电流的方向有关.当电流的方向发生改变时

电流的磁场现象及实验证实

1.1820年4月的一天,奥斯特突发奇想,在沿___________方向的导线下方放置一枚小磁针,保证导线和小磁针能________放置进行实验,接通电源后发现小磁针明显偏转.随后奥斯特花了三个月时间,通过多次实验证明电流的确能使磁针偏转,这种现象称为________.奥斯特的发现,拉开了研究电磁间本质联系的序幕.

2.大量实验表明:通电直导线周围的磁感线方向跟电流的方向有关.当电流的方向发生改变时,它的磁场_______也会随之发生改变.

3.通电螺线管外部磁场和________形磁体的磁场一样,它的两端相当于条形磁体的两个极,并且其极性跟______________有关.

4.奥斯特实验的重要意义是:它说明了( ).

A.通电导体的周围存在着磁场

B.导体的周围存在着磁场

C.磁体的周围存在着磁场

D.以上说法都不对

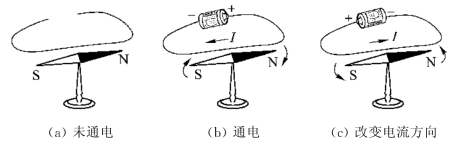

5.某同学利用图17-15所示装置研究磁和电的关系,请仔细观察图中的装置、操作和现象,然后归纳得出初步结论.

图 17-15

(1)比较图(a)、(b)两图可知:___________________________ .

(2)比较图(b)、(c)两图可知:___________________________ .

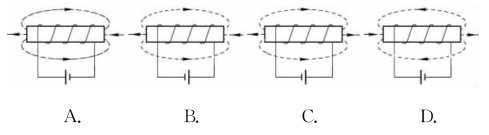

6.图17-16所示是通电螺线管外部的磁感线方向,其中正确的是( ).

图 17-16

7.如图17-17所示是小刘同学研究“电磁铁磁性的强弱与哪些因素有关”的实验的示意图,他把导线绕在铁钉上做成电磁铁,实验中他是根据________来比较电磁铁磁性强弱的.实验中,他把两个电磁铁串联,这是为了________,根据图示的实验现象,他得出的结论是:当________一定时,电磁铁上导线的________,磁性越强.将滑动变阻器的滑片向右移动时,铁钉吸引的大头针将________(选填“变多”“变少”或“没有变化”),这说明电磁铁的磁性强弱还与________有关.

图 17-17

图 17-18

8.探究“通电螺线管的磁场方向”后,小明总结出一条规律:如图17-18所示,如果电路沿着人右臂弯曲的方向,那么左手指的那一端就是螺线管的________极,对一个已制作完成的电磁铁,可以通过________来控制电磁铁磁性的有无.

9.如图17-19所示是演示通电螺线管磁场分布的实验.根据小磁针的指向,可知图中螺线管纸面上方线圈中的电流方向是________(选填“从上向下”或“从下向上”).

图 17-19(www.daowen.com)

图 17-20

10.请根据图17-20中磁感线方向,标出通电螺线管、小磁针的N、S极.

图 17-21

11.根据小磁针的指向标出图17-21中通电螺线管的电流方向.

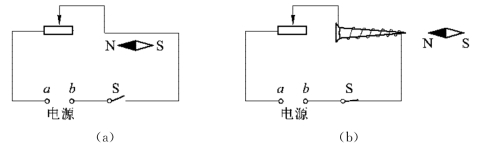

12.在一次课外活动中,小红和小刚设计了如图17-22(a)所示的实验.当他们闭合开关S后,发现小磁针发生了偏转,这说明___________________________的周围存在着磁场.接着小红又想用该电路判断电源的正负极.经过讨论后小刚找来了一个小铁钉,把导线的一部分绕在上面,制成了一个电磁铁并连在电路中.当再次闭合开关S后,小磁针静止时N极的指向如图17-22(b)所示.据此他们判断出电源的________(选填“a”或“b”)端是正极.

图 17-22

13.图17-23是由电磁铁P构成的自动空气开关的原理图,当电路由于短路或________等原因导致电流过大时,___________的磁性变强,吸引衔铁Q的力变大,使衔铁转动,闸刀在弹力的作用下自动开启,切断电路,起到保险作用.

图 17-23

14.图17-24所示为录音机上的录音磁头简图.录音时,声音先转变成强弱变化的电流,当电流通过录音磁头上的线圈时,线圈就具有________性,铁芯缝隙a处就产生________.

图 17-24

图 17-25

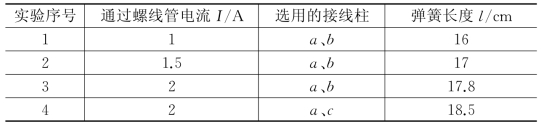

15.如图17-25所示是小明同学探究“电磁铁的磁性强弱跟哪些因素有关”的实验装置,A是电磁铁,B是弹簧,C是铁块.开关断开时,弹簧长度为15cm.a、b两接线柱之间的线圈匝数是1500匝,a、c两接线柱之间的线圈匝数是2500匝.实验数据已记录在下表中.

(1)此实验通过比较弹簧B被拉长的长度来判断弹簧所受拉力的大小,从而就可以判断通电螺线管________的强弱.

(2)通过分析第1、2、3次实验数据,可得出的结论是:当________相同时,通过螺线管中的___________越大,弹簧B被拉长的越长,通电螺线管的磁性________.

(3)通过分析第3、4次实验数据,可得出的结论是: __________________________________________________________.

16.下列各组用电器中都是利用电流的磁效应工作的是( ).

A.电熨斗、电解槽、电烘箱 B.电饭锅电烙铁、电磁铁

C.电话、电磁继电器、电铃 D.白炽灯、熔丝、电炉
