1.每个磁体都有两个磁极，当磁体自由静止时指南的一端叫________，当用一个条形磁体的两极分别去靠近小磁针的N极时，看到如图17-1（a）所示的现象，这表明：同名磁极互相________，异名磁极互相___________.如图17-1（b）所示，某同学在使用一块磁体时，不小心把一个磁体摔成了两块，此时共有________个磁极，再把断裂处相对接，两半磁体________（选填“互相吸引”“互相排斥”或“不发生作用”）.

图　17-1

2.磁体能够吸引___________、________、镍等物质，磁体的这种性质叫做________，具有磁性的物体叫做___________，使原来没有磁性的物质显出磁性的过程叫________.

3.地球是一个巨大的磁体，地磁体的磁感线分布与___________磁体相似，它的北极在地理的___________极的附近，地磁两极与地理两极并不重合，而是存在一个交角，叫做________.我国宋代学者________是世界上最早注意到这一现象的人.

4.磁体的周围存在着一种物质，叫___________；磁体之间的相互作用就是通过________发生的.

5.为了形象、直观地描述____________，物理学中引入了磁感线，它是一组________的曲线.在磁体外部，磁感线总是从磁体的________极出发，最后回到___________极.

图　17-2

6.在利用磁感线描述磁场时，磁感线上任何一点的切线方向就是这一点的________，磁感线的疏密程度可以反映出此处________.如图17-2所示为某区域内磁场的磁感线，请你在图中标出磁场中A、B、C三点的磁场方向，并按磁场从强到弱的顺序将A、B、C三点排列起来： _______→________→________.

图　17-3

7.小明同学用一只挂有铁球的弹簧测力计来研究条形磁体各处的磁性强弱，如图17-3所示.当他将弹簧测力计自左向右逐渐移动时，弹簧测力计的示数变化是________；这一结果说明了条形磁体___________磁性最强，___________磁性最弱.

8.若假想地磁场是由地球内部一块大磁体产生的，如图17-4所示的四个示意图中，能合理描述这块大磁体的是（　）.

图　17-4

图　17-5

9.小刚同学把三个同样的条形磁体紧密排列起来捆扎在一起，如图17-5所示.他采用第7题中小明的办法来研究其周围各处的磁性强弱，当他将弹簧测力计自左向右逐渐移动时，弹簧测力计的示数变化是________；这一结果说明：捆扎在一起的这些条形磁体具有________个磁极，它们相当于________个条形磁体.

10.两个条形磁体甲和乙，在磁体甲的S极和磁体乙的N极下端各吸着一个铁钉，如图17-6所示.若将这两个磁极相互接触，则（　）.

A.只有甲磁体下端的铁钉会脱落

B.只有乙磁体下端的铁钉会脱落

C.两个铁钉都会从磁体下端脱落

D.两个铁钉都不会从磁体下端脱落

图　17-6

11.如图17-7所示是我国早期的指南针——司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的.东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”，“柢”指的是司南长柄.则①司南指南北是由于它受到地磁场的作用；②司南长柄指的是地磁场的北极；③地磁场的南极在地理南极附近；④司南长柄一端是磁石的北极.其中正确的是（　）.

A.只有①②正确　B.只有①④正确

(www.daowen.com)

图　17-7

C.只有②③正确　D.只有③④正确

12.如图17-8所示，甲、乙为条形磁体，其中间是已知极性的条形磁体，虚线是表示磁极间的磁场分布情况的磁感线.可以判断图中A、B两个磁极依次是（　）.

图　17-8

A.N、N　B.S、S　C.N、S　D.S、N

13.如图17-9所示，有两枚大头针被条形磁体吸起后，它们间的位置关系应如图___________所示；这是由于______________________的缘故.

图　17-9

图　17-10

14.甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图17-10所示，那么（　）.

A.甲、乙都是N极　B.甲、乙都是S极

C.甲是S极，乙是N极　D.甲是N极，乙是S极

15.小磁针在条形磁体的轴线上静止，如图17-11所示.请画出条形磁体周围磁感线的大致分布，并标出小磁针的N、S极.

图　17-11

图　17-12

16.如图17-12所示为两个条形磁体及它们之间的磁感线，请在图中标出磁感线的方向，以及两个条形磁体的N、S极.

图　17-13

17.图17-13为两个条形磁体及它们之间的部分磁感线，请在图中标出条形磁体的N、S极及磁感线的方向.

18.根据古文《论衡·是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”.

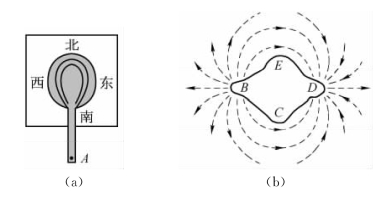

图　17-14

（1）如图17-14（a）所示，当磁勺静止时，其A端为该磁体的________（选填“N”或“S”）极.

（2）如图（b）所示，根据天然磁石的磁感线分布，可将磁石的________（选填“B”“C”“D”或“E”）处打磨成磁勺的A端.

（3）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平自由转动直至最终静止，但磁勺A端总不能正确指南，将粗糙木盘换成较光滑的青铜盘才略有改善，这是因为磁勺和盘子之间的________力影响了实验效果.
