假定某系统的状态方程和量测方程分别为
现根据该一维非线性算例比较并分析粒子滤波与高斯滤波的性能。假设零均值高斯白噪声wk和vk的方差分别为10和1,初始状态真值为0.1,滤波初值为0.1,初始方差为10。各粒子滤波的粒子数均取为N=100,其中BPF含有MCMC步骤。由于粒子滤波存在着随机性,因此共进行NMC=50次蒙特卡罗仿真,以获取各算法的统计信息。
仿真完毕后,使用均方根误差(Root Mean Square Error,RMSE)来量各滤波算法的精度。状态xk处RMSE的计算公式为
式中:xk为状态真值;为滤波算法在第i次仿真中对该状态的估计值。
为了定量描述滤波算法在总体上的精度,定义平均RMSE(Time-averaged Root Mean Square Error,TARMSE)为
式中:NT为一次蒙特卡罗仿真的步数。
为了衡量各算法的计算成本,定义平均运算时间为
式中:为第i次蒙特卡罗仿真中在第k步的运算时长。
为了方便比较,再定义相对平均运算时间为各滤波算法与UKF的平均运算时间之比。
通过仿真,得到图3-6所示的RMSE曲线及表3-1给出的统计数据。由表3-1可知,在估计精度上,BPF和AVPF优于UKF,而GPF和UGPF反而不如UKF。这是由于在给定的量测模型下,具有双峰特性的后验密度与高斯分布相差很大,故基于高斯假设的UKF、GPF和UGPF的估计精度较低。BPF和AVPF没有类似的假设,在理论上能够逼近任意形式的后验密度,所以估计精度较高。此外,由于激励噪声较大,AVPF相对于BPF的优势不明显。在时间成本上,粒子滤波的运算时间远大于UKF,仅100个粒子便使得粒子滤波的计算量超出UKF近30倍。

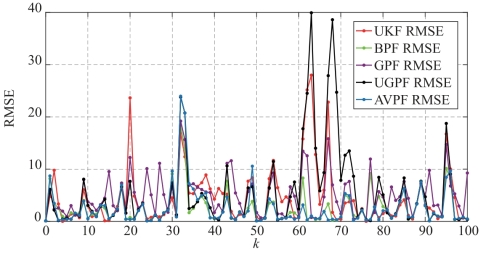

图3-6 一维算例中各算法的RMSE曲线(见彩插)

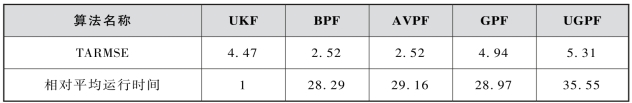

表3-1 一维算例中各算法的统计数据(www.daowen.com)
取粒子数N=10 000,根据BPF绘制前10步滤波的粒子分布,如图3-7所示,图中竖轴代表某个区间段内的粒子数n(x)与总粒子数N之比。取出第二个时刻的粒子分布,如图3-8所示。经过核平滑函数的拟合和归一化,可得到k=2时刻的后验概率密度近似曲线,即图中的粗实线。从图3-7和图3-8中可以很明显地观察到后验密度的双峰特性,这体现了粒子滤波逼近后验密度的能力,也验证了前面的分析。为了便于可视化,图3-7和图3-8中取了不同的组宽度。

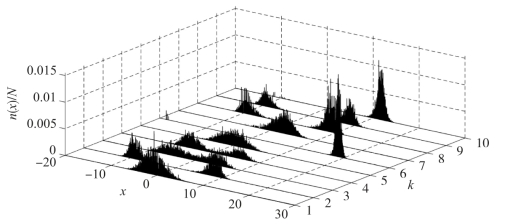

图3-7 一维算例中前10步滤波的粒子分布

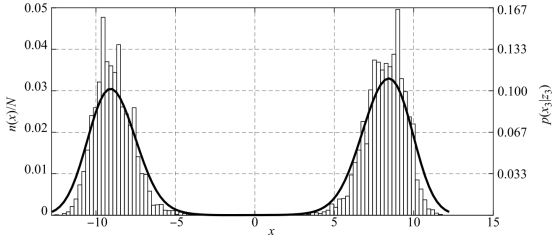

图3-8 一维算例中k=2时刻的粒子分布及后验密度曲线
若将算例中的量测方程修改为
在相同的条件下再次进行仿真试验,可得到如图3-9所示的RMSE曲线。为了体现各算法RMSE曲线的特点,将纵坐标截取在区间[0,20]内。各曲线的统计信息如表3-2所示。

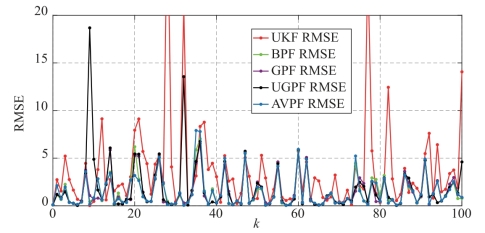

图3-9 一维算例中各滤波算法的RMSE曲线(修改量测模型后)(见彩插)
表3-2 一维算例中各滤波算法的统计信息(修改量测模型后)
式(3-68)中的量测方程虽然仍属于非线性模型,却使状态的后验密度由双峰变为了单峰。显然,在修改量测模型后,GPF和UGPF的精度得到大幅度的提高,这是因为用高斯分布近似单峰分布比近似双峰分布更为有效。根据BPF作出前10步滤波中的粒子分布如图3-10所示,以验证后验密度的单峰特性。

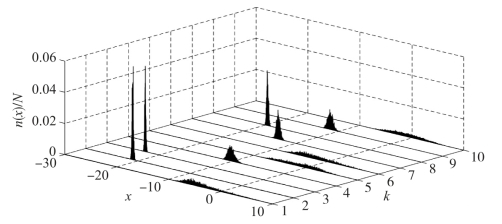

图3-10 一维算例中前10步滤波的粒子分布(修改量测模型后)
