热作模具的工作条件恶劣，特别是工作温度高，性能要求苛刻。为了适应不同状态，对热作模具材料和热处理工艺的要求均比较高。

1.低耐热高韧性热作模具钢热处理工艺

低耐热高韧性热作模具钢主要有：5CrMnMo、5CrNiMo、4CrMnSiMoV、5SiMnMoV、4Cr2NiMoVSi、5Cr2NiMoVSi及3Cr2MoWVNi等。这类钢主要用于承受很大冲击载荷的热锻模等。

（1）预备热处理 低耐热高韧性热作模具钢预备热处理通常采用等温退火工艺。表2-39为低耐热高韧性热作模具钢毛坯等温退火工艺规范。

表2-39 低耐热高韧性热作模具钢毛坯等温退火工艺规范

（2）最终热处理 低耐热高韧性热作模具钢的淬火、回火工艺规范见表2-40。

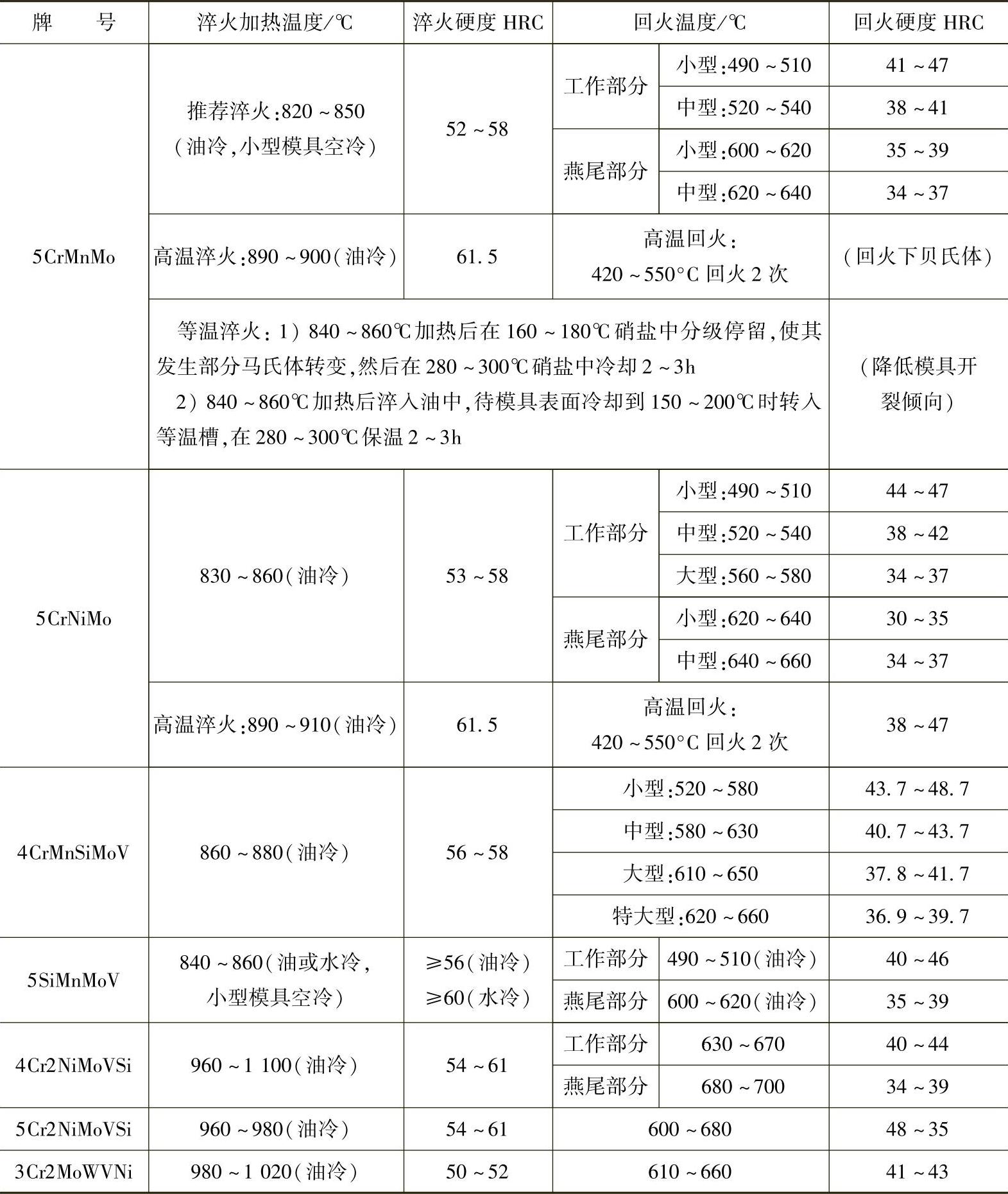

表2-40 低耐热高韧性热作模具钢的淬火、回火工艺规范

2.中耐热高韧性热作模具钢热处理工艺

中耐热高韧性热作模具钢主要有：4Cr5MoSiV（H11）、3Cr3Mo2WVSi、4Cr5MoSiV1（H13）、8Cr3、4Cr5W2V1Si、4Cr3Mo2MnVB（ER8）、3Cr3Mo3W2V（HM1）、3Cr3Mo3VNb（HM3）、4Cr3Mo3SiV（H10）及4Cr4WMoSiV等。这类钢广泛应用于热变形用模具（如机锻模、高速锤锻模）及压铸模等。

（1）预备热处理 中耐热高韧性热作模具钢预备热处理通常采用退火工艺。表2-41为中耐热高韧性热作模具钢毛坯退火工艺规范。

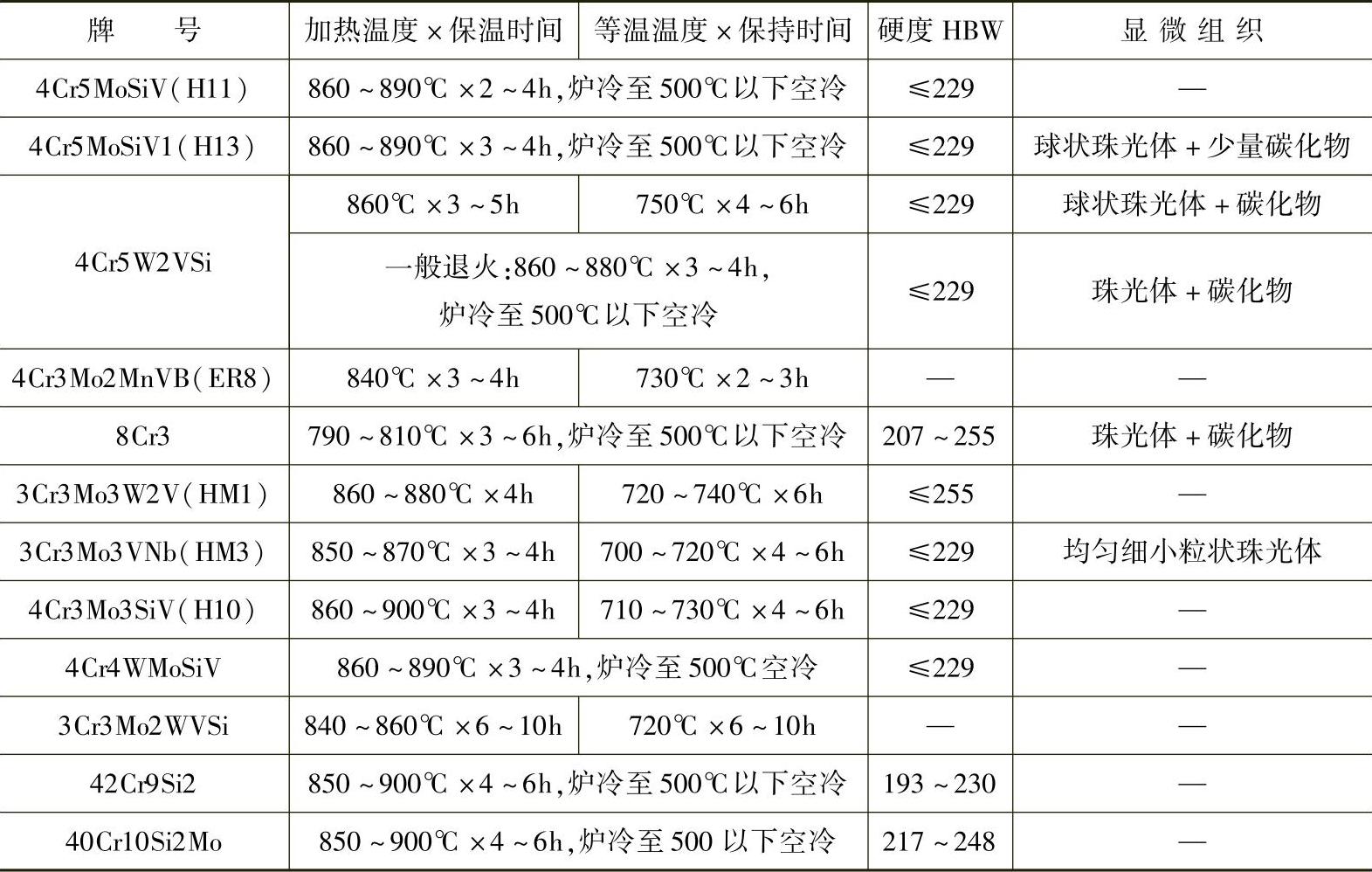

表2-4 1中耐热高韧性热作模具钢毛坯退火工艺规范

（2）最终热处理 中耐热高韧性热作模具钢的热处理工艺规范见表2-42。

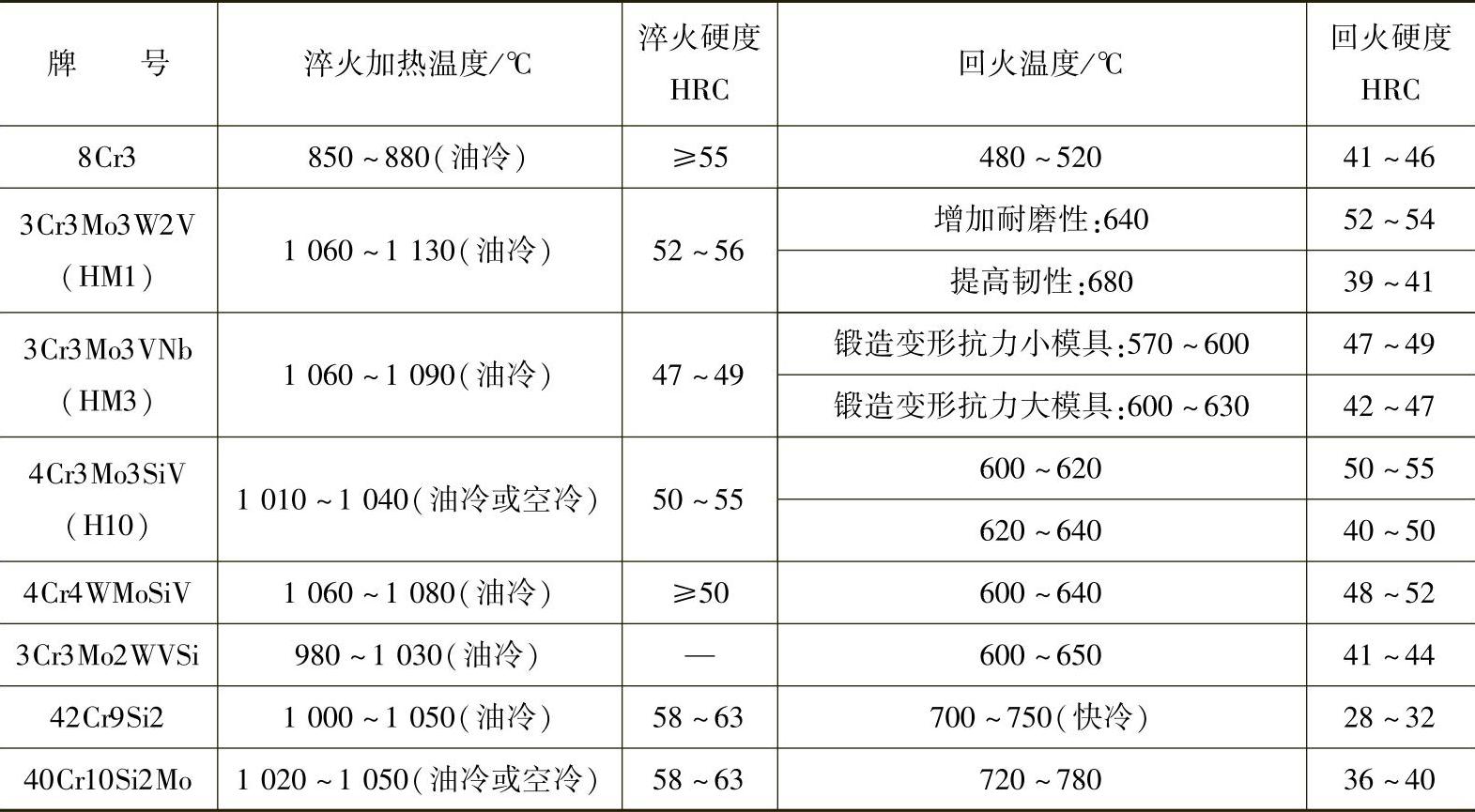

表2-42 中耐热高韧性热作模具钢的热处理工艺规范

（续）(www.daowen.com)

3.高耐热高韧性热作模具钢热处理工艺

高耐热高韧性热作模具钢主要有：3Cr2W8V（H21）、4Cr3Mo3W4VNb（GR）、4Cr3Mo2MnVNbB（Y4）、4Cr5Mo2MnVSi（Y10）、4Cr3Mo2NiVNb（HD）、4Cr3Mo2WVMn（TM）等。这类钢主要用于压力机镦锻模、挤压机上尺寸小于150mm的模具（加工高强度钢、不锈钢、钛合金、耐热合金等）、压铸模及工作温度较高（680～690℃）且高磨损条件下工作的模具等。

（1）预备热处理 高耐热高韧性热作模具钢预备热处理通常采用退火工艺。表2-43为高耐热高韧性热作模具钢毛坯退火工艺规范。

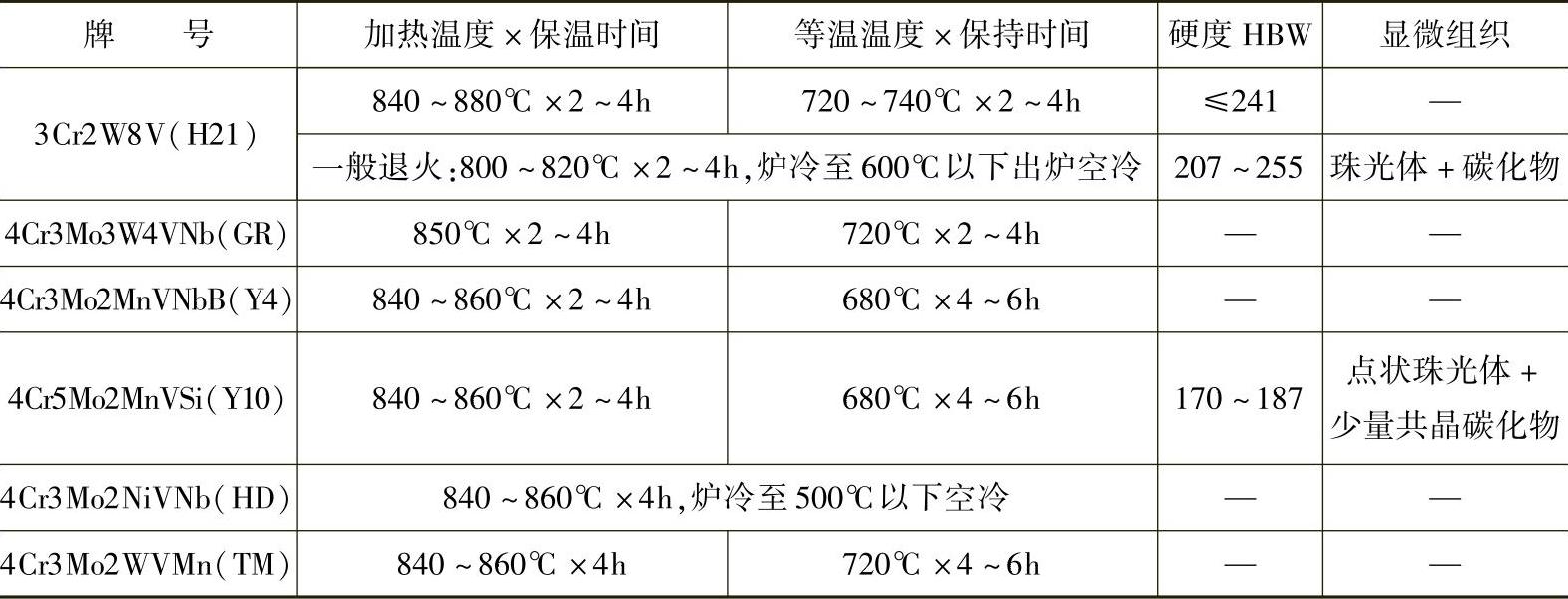

表2-43 高耐热高韧性热作模具钢毛坯退火工艺规范

（2）最终热处理 高耐热高韧性热作模具钢的淬火、回火工艺规范见表2-44。

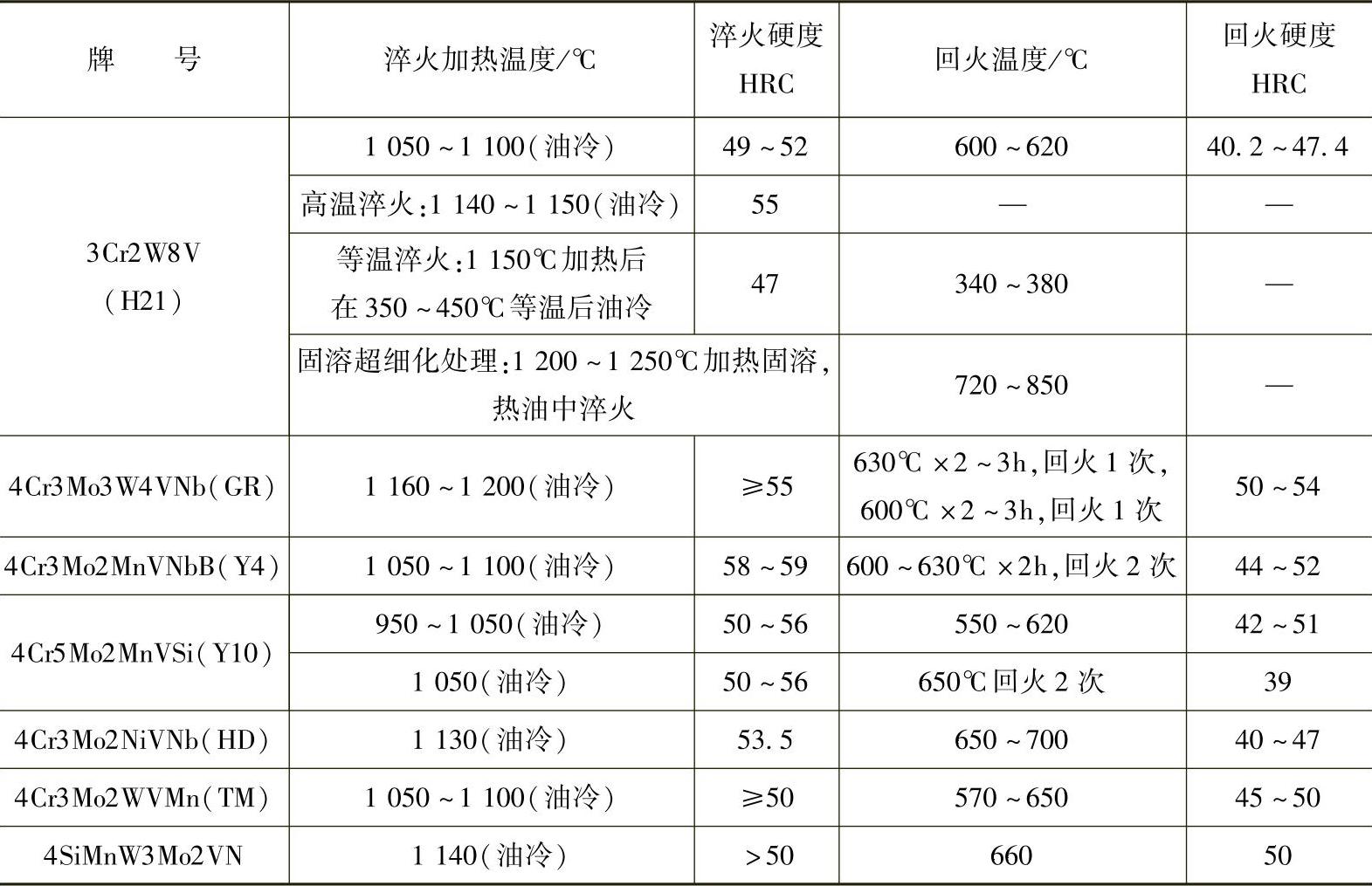

表2-44 高耐热高韧性热作模具钢的淬火、回火工艺规范

4.特殊用途热作模具钢热处理工艺

特殊用途热作模具钢主要有：奥氏体型热作模具钢（Cr14Ni25Co2V、45Cr14Ni14W2Mo、5Mn15Cr8Ni5Mo3V2、7Mn10Cr8Ni10Mo3V2、7Mn15Cr2Al3V2WMo等）、高速钢型耐热钢（W18Cr4V、W6Mo5Cr4V2）、马氏体时效钢[（18Ni（250）、18Ni（300）、18Ni（350）]、沉淀硬化型热作模具钢（2Cr3Mo2NiVSi、YHD3、YHD26、YHD28、DH76）和冷热兼用基体钢（6W8Cr4VTi、6Cr5Mo3W2VSiTi、6Cr4Mo3Ni2WV、5Cr4W5Mo2V、5Cr4Mo3SiMnVAl、5Cr4W2Mo2SiV）等。这类钢主要用于特殊热加工用途的热作模具等。

（1）预备热处理 特殊用途热作模具钢预备热处理通常采用退火工艺。表2-45为特殊用途热作模具钢毛坯退火工艺规范。

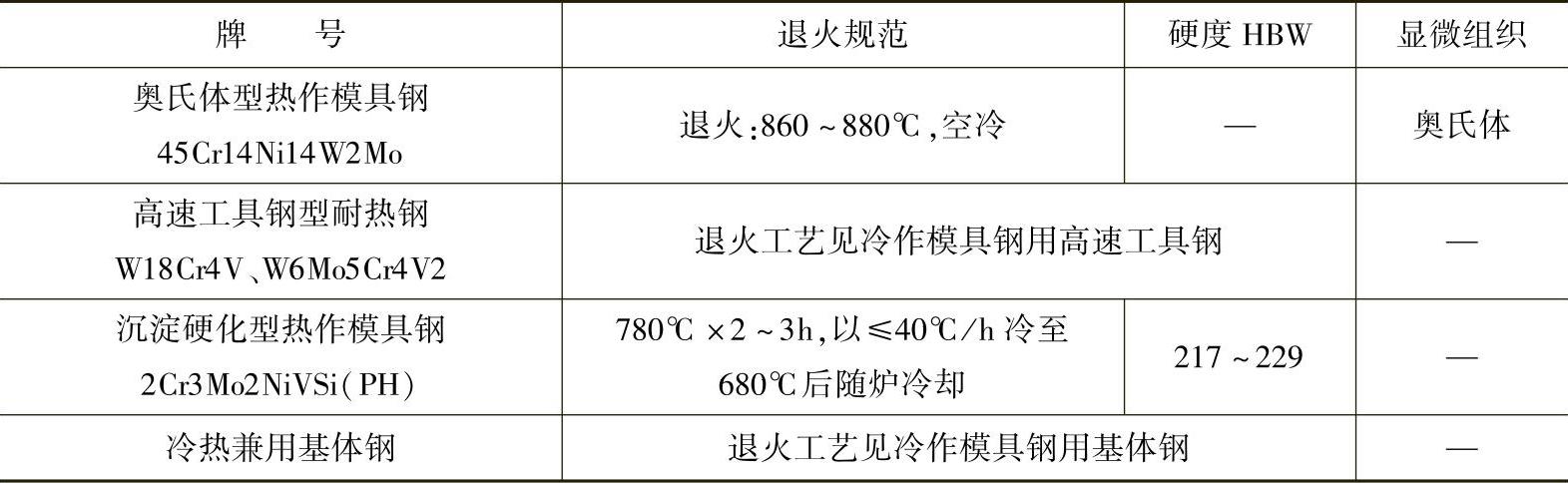

表2-45 特殊用途热作模具钢毛坯退火工艺规范

（2）最终热处理 特殊用途热作模具钢的淬火、回火工艺规范见表2-46。

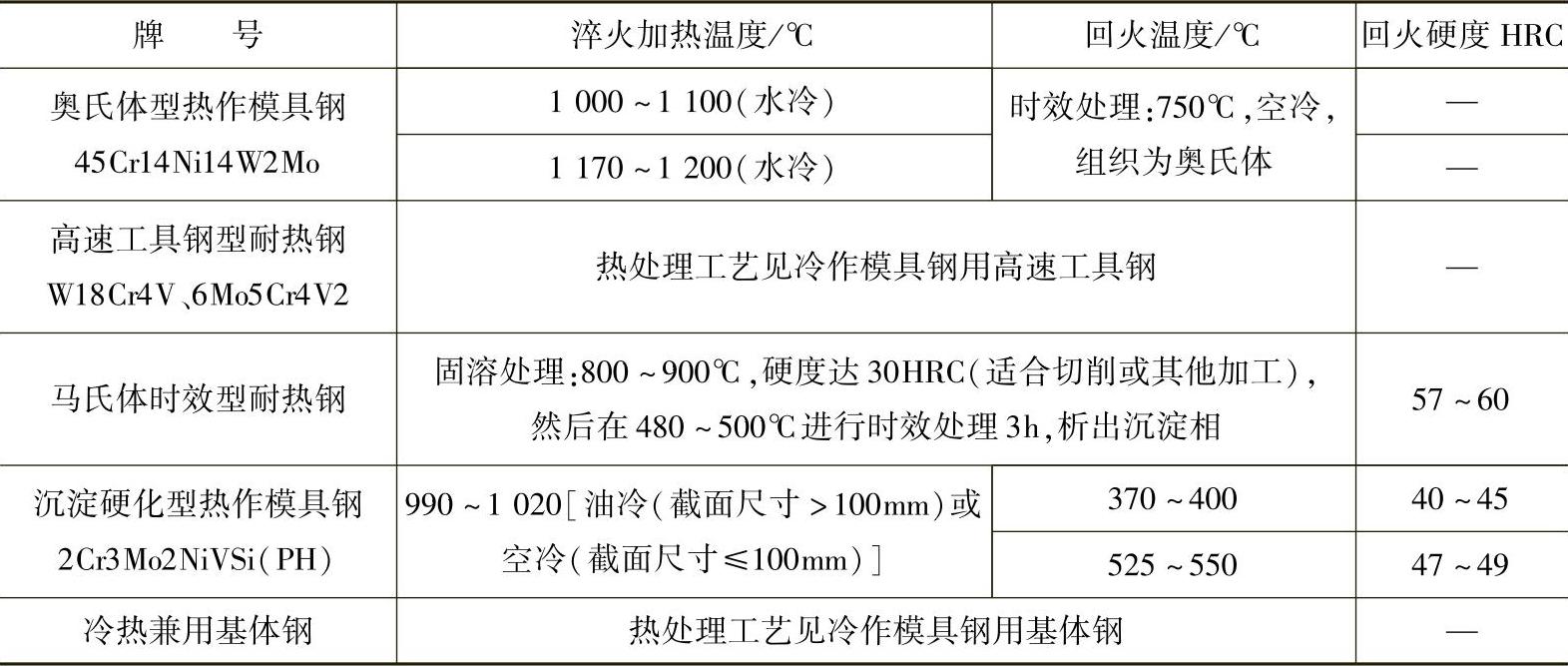

表2-46 特殊用途热作模具钢的淬火、回火工艺规范
