冷作模具主要用于金属或非金属材料的冷态成形。冷作模具在工作过程中需承受拉伸、弯曲、压缩、冲击和疲劳等不同应力的作用，而用于金属挤压、冷镦和冷拉深的模具还要承受300℃左右交变温度的作用。冷作模具的工作条件和要求主要有以下几个方面：

1）冲裁模主要用于各种板料的冲切成形，其在冲裁软质薄板时，冲头承受的压力并不大，但在冲裁中、厚钢板，特别是在厚钢板上冲小孔时，冲头承受的单位压力极大。由于模具的工作部位是刃口，因此对刃口的要求是工作中不易崩刃、不易变形、不易磨损和不易折断。

2）弯曲模和拉深模用于板材的成形，工作应力一般不大。对拉深模的要求工作面要保持光洁，不易发生粘着磨损和擦伤；弯曲模除以上要求外，还要求有一定的抗断裂能力。

3）挤压模和镦锻模主要用于材料体成形，工作应力大，其中挤压模承受的应力最大。由于材料在型腔中剧烈变形时产生热量，且模具承受反复的挤压应力和在温度约300℃的环境中工作，因此对这类模具的要求是工作时不易变形、不易开裂及不易磨损。(www.daowen.com)

模具的工作条件主要是其型面承受工作压力和一定的工作温度等。模具的技术要求主要是指其尺寸精度、表面粗糙度、模具的硬度和使用寿命等。几种冷作模具的工作条件和技术要求见表2-12。

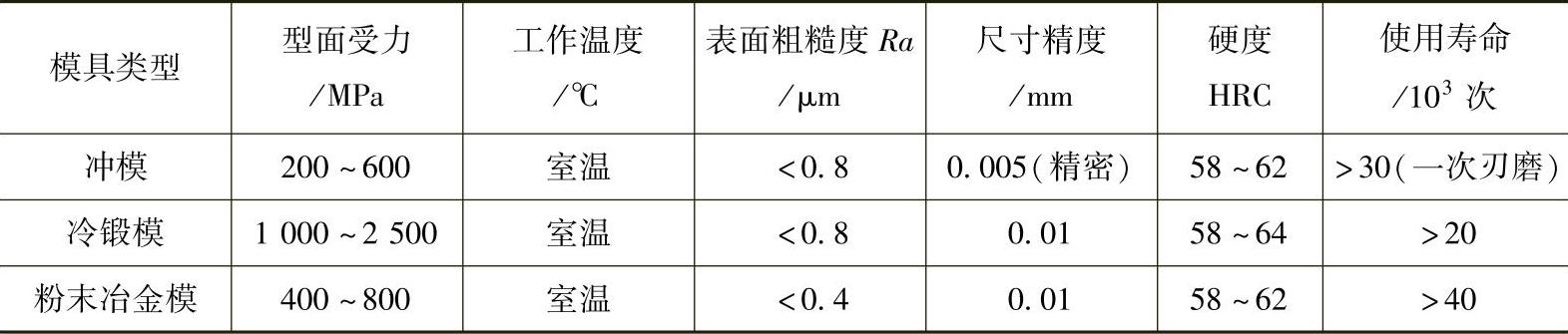

表2-12 几种冷作模具的工作条件和技术要求
