在SIMATICS7的网络中，S7-200 PLC被默认为是从站。只有在采用PPI通信协议时，如果某些S7-200系列PLC在用户程序中允许PPI主站模式，这些PLC主机可以在RUN工作方式下作为主站，这样就可以用网络读/写指令对其他PLC主机的数据进行读/写操作。

1.PPI主站模式的设定

在S7-200 PLC的特殊存储器SM中，特殊存储器SMB30（SMB130）用于设定通信端口0（通信端口1）的通信方式。由SMB30（SMB130）的低2位决定通信端口0（通信端口1）的通信协议：PPI从站、自由口、PPI主站。只要将SMB30（SMB130）的低2位设置为2#10，就允许该PLC主机为PPI主站模式，从而可以执行网络读/写指令。

2.网络读/写指令格式及功能

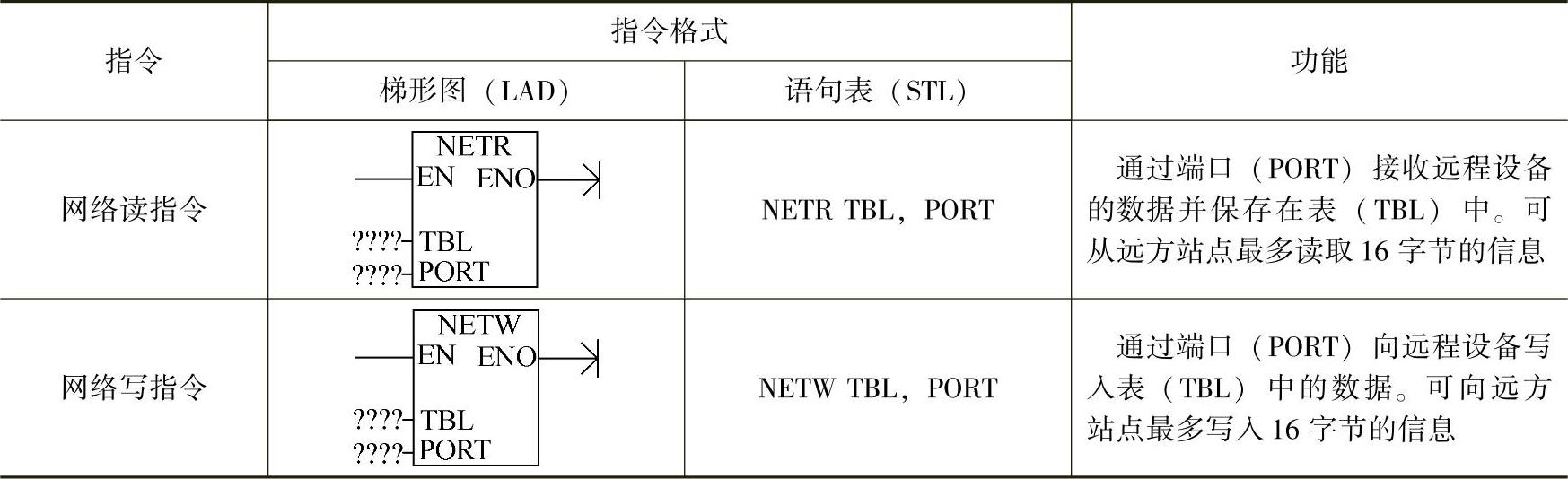

在S7-200 PLC的PPI主站模式下，网络读/写指令分别是NETR（Network Read）和NETW（Network Write），指令格式及功能如表8-3所示。

3.指令说明

1）网络读NETR指令可从远程站最多读取16字节的信息，网络写NETW指令可向远程站最多写入16字节的信息。可在程序中使用任意数目的NETR/NETW指令，但在任何时间最多只能有8条NETR和NETW指令同时被激活。例如，在特定S7-200 PLC中，可以在同一时间有4条NETR和4条NETW指令，或2条NETR和6条NETW指令处于激活状态。

表8-3 网络读/写指令格式及功能

注：1.TBL：TBL指定被读/写的网络通信数据表，缓冲区首地址，操作数为字节，可寻址的寄存器为VB、MB、∗VD、∗AC。

2.PROT：操作端口，CPU 226为0或1，其他只能为0。

2）使用此命令时，所要通信的PLC之间的通信线路必须相连，由于S7-200 PLC使用的是RS-485接口，所以只用两根通信线进行相连。所有S7-200 PLC的通信波特率一致，而地址则不能相同。

3）指令使用的通信协议为PLC自带的PPI协议，在多个PLC之间进行通信时，必须保证网络中同一时刻只有一个PLC在发数据，否则会出现通信数据的混乱。

4）执行网络读/写指令前，必须用程序将S7-200 PLC设置成PPI主站模式。命令执行没有错误时，ENO为ON，否则为OFF。

4.主站与从站传输数据表的格式

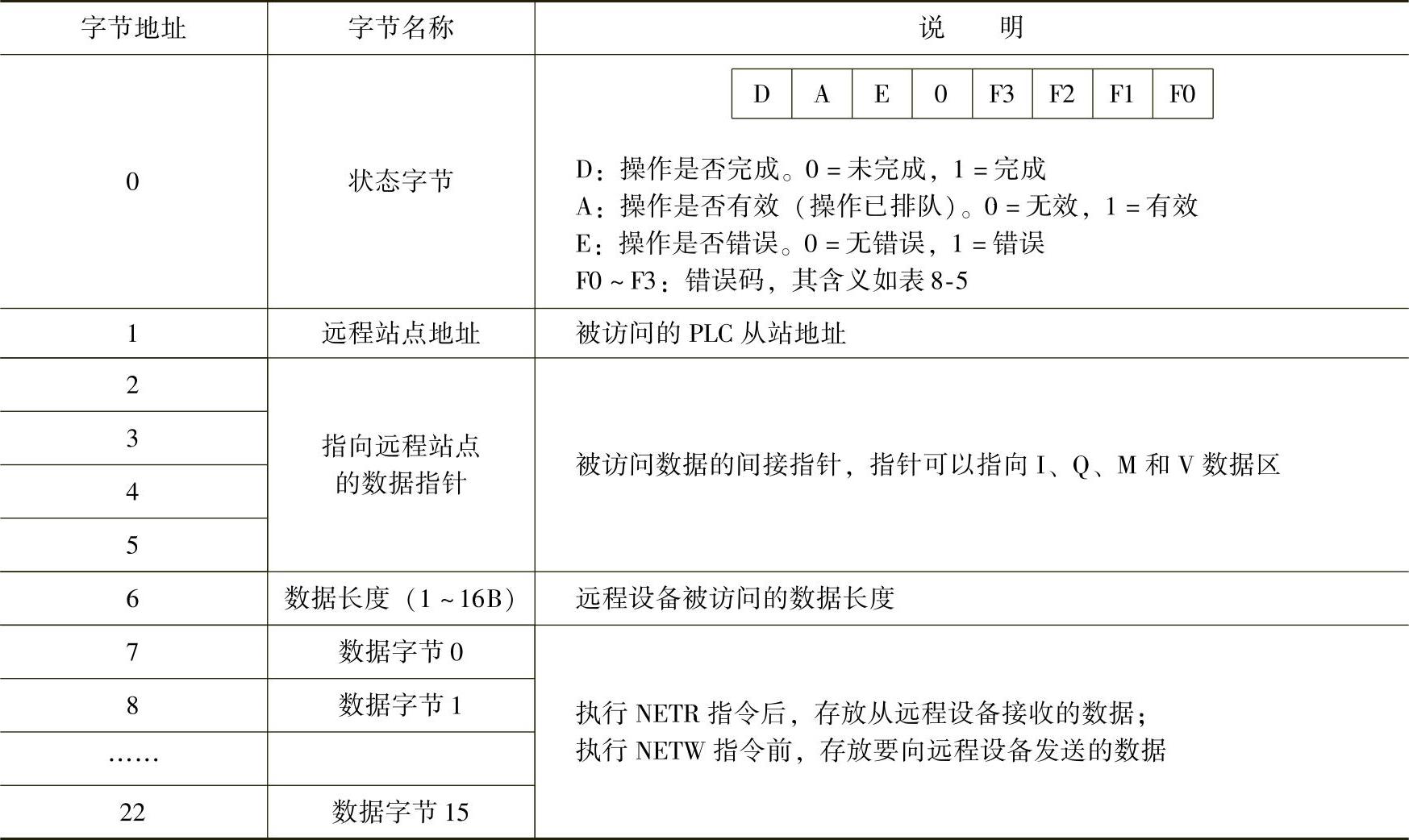

在执行网络读/写指令时，PPI主站与从站间传输数据的数据表（TBL）的格式如表8-4所示。

表8-4 数据表格式

(www.daowen.com)

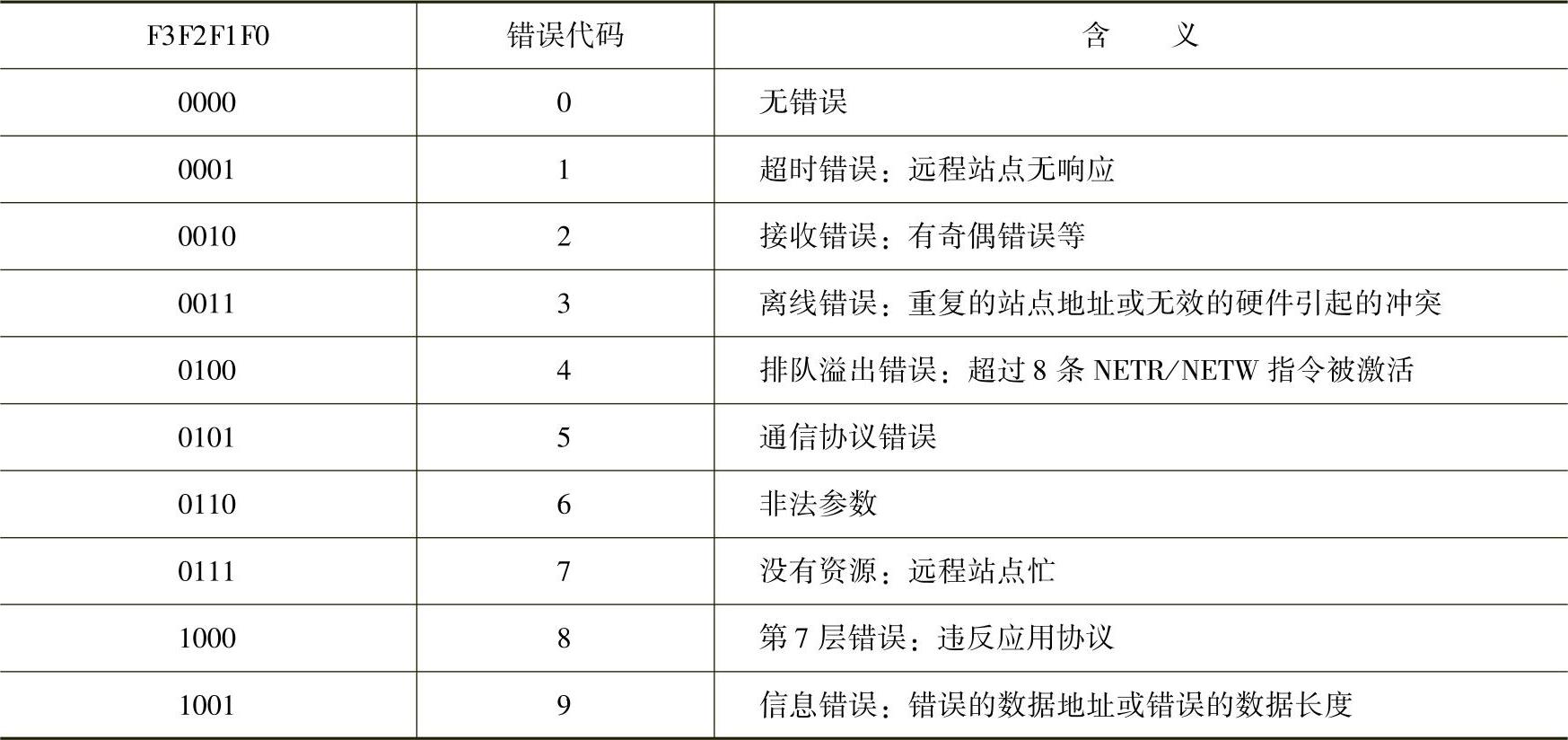

错误代码的含义如表8-5。

表8-5 错误代码含义

5.网络读/写指令应用举例

【例8-1】用NETR指令实现两台PLC之间的数据通信，用2号机的IB0控制1号机QB0。1号机为主站，站地址为2，2号机为从站，站地址为3，编程用的计算机的站地址为0。

从站在通信中是被动的，不需要通信程序。

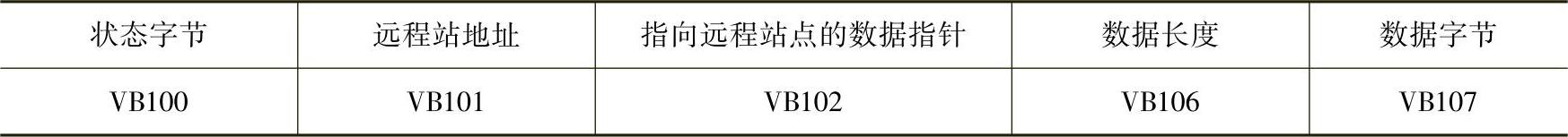

本例中1号机读取2号机的IB0值并写入本机的QB0。1号机的网络读缓冲区内的地址安排如表8-6所示。

表8-6 网络读缓冲区

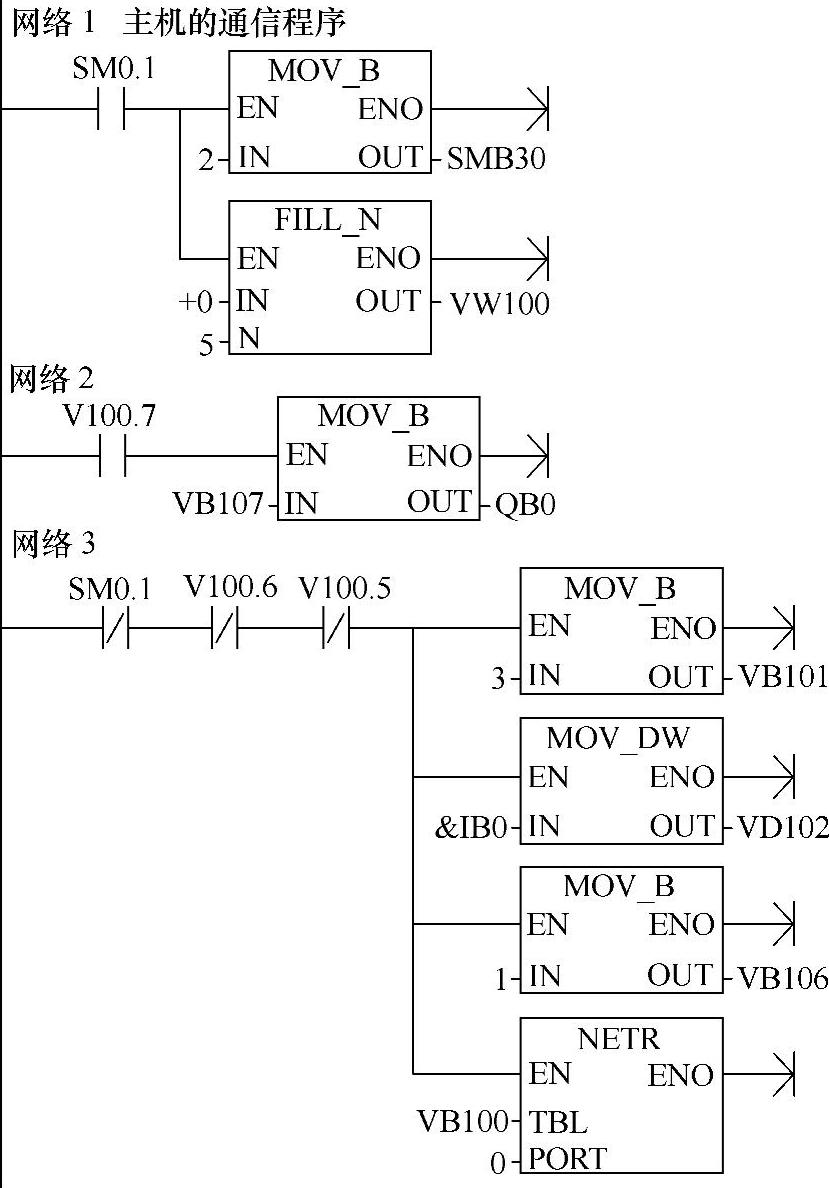

主机中的通信程序如图8-17所示。

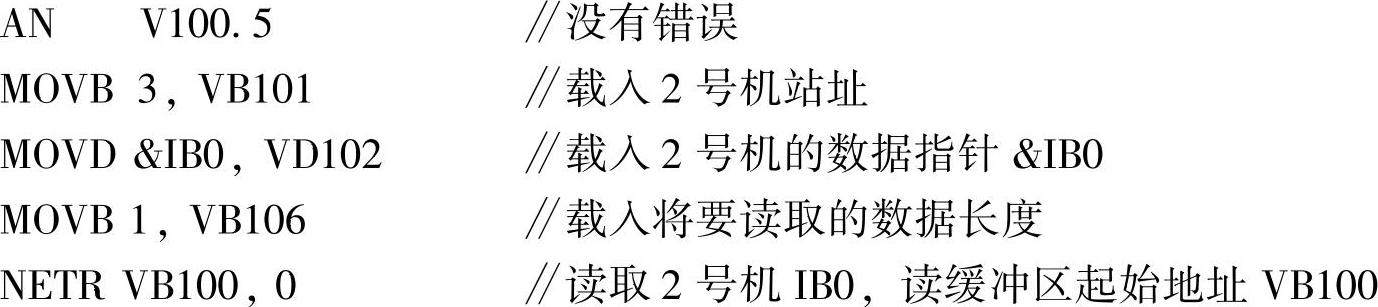

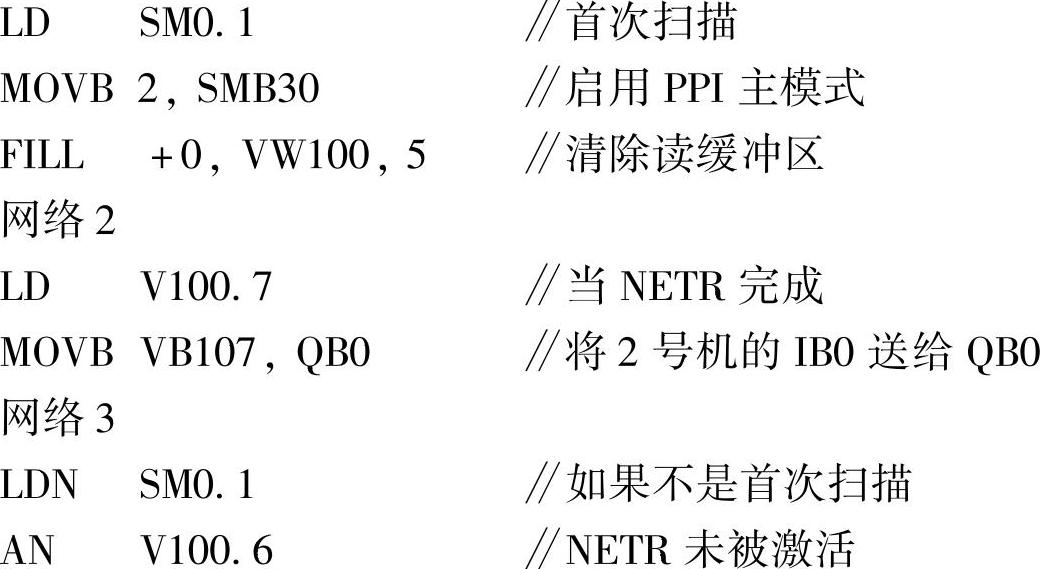

主机中的通信程序语句表及注释如下：

网络1

图8-17 主机中的通信梯形图程序
