在实际进行S7-200系列PLC通信时，主要工作有建立通信方案和进行参数组态。

1.建立通信方案

通信前要根据实际需要建立通信方案，主要考虑如下几点。

（1）主站与从站之间的连接形式

单主站还是多主站，可通过软件组态进行设置。

在S7-200 PLC的通信网络中，如果使用了PPI电缆，安装了编程软件STEP7-Micro/WIN32的计算机或SIEMENS公司提供的编程器，均默认设置为主站。如果网络中还有S7-300PLC或HMI等，可设置为多主站，否则可设置为单主站，网络中所有的S7-200 PLC都默认为从站，有时可以在程序中指定某个S7-200 PLC为RUN工作方式下的PPI主站模式。

（2）站号

站号是网络中各个站的编号，网络中的每个设备（如PC、PLC和HMI等）都要分配唯一的编号（站地址）。站号0是安装编程软件STEP7-Micro/WIN32的计算机或编程器的默认站地址，操作面板（如TD200、OP3和OP7）默认为站号1，与站号0相连的第1台PLC默认为站号2。一个网络中最多可以有127个站号（站号0到站号126）。

（3）实现通信的器件

在STEP7-Micro/WIN32中，支持通信的器件如表8-2所示。

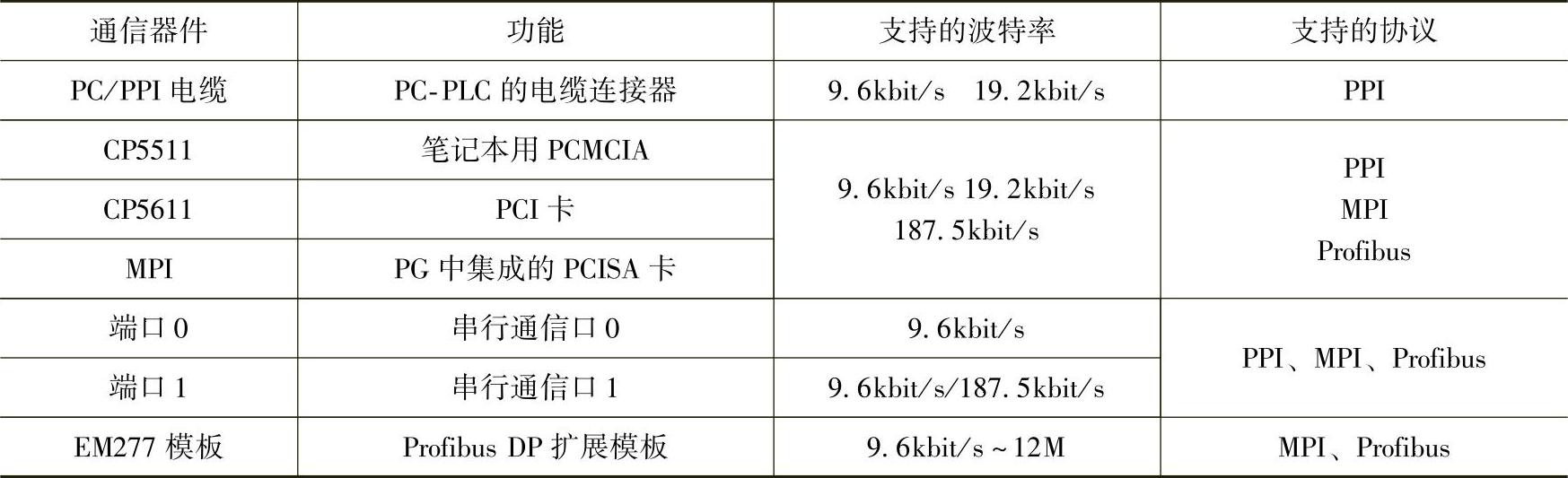

表8-2 STEP7-Micro/WIN32中，支持通信的器件

2.进行参数组态

在编程软件STEP7-Micro/WIN32中，对通信硬件参数进行设置，即通信参数组态，涉及通信设置、通信器件的安装/删除、PC/PPI（MPI、MODEM）参数设置。下面以PC/PPI电缆为例，介绍参数组态方法。其他通信器件的参数组态方法与PC/PPI电缆组态方法基本相同。

（1）通信设置

在STEP7-Micro/WIN32中，使用菜单命令“查看”→“通信”，或者在指令树窗口中单击“通信”按钮，进入“通信”设置状态对话框，如图8-13所示。

在通信参数设置对话框中设置参数：

远程设备地址（Remote Address）：2。

本地设备地址（Local Address）：0。

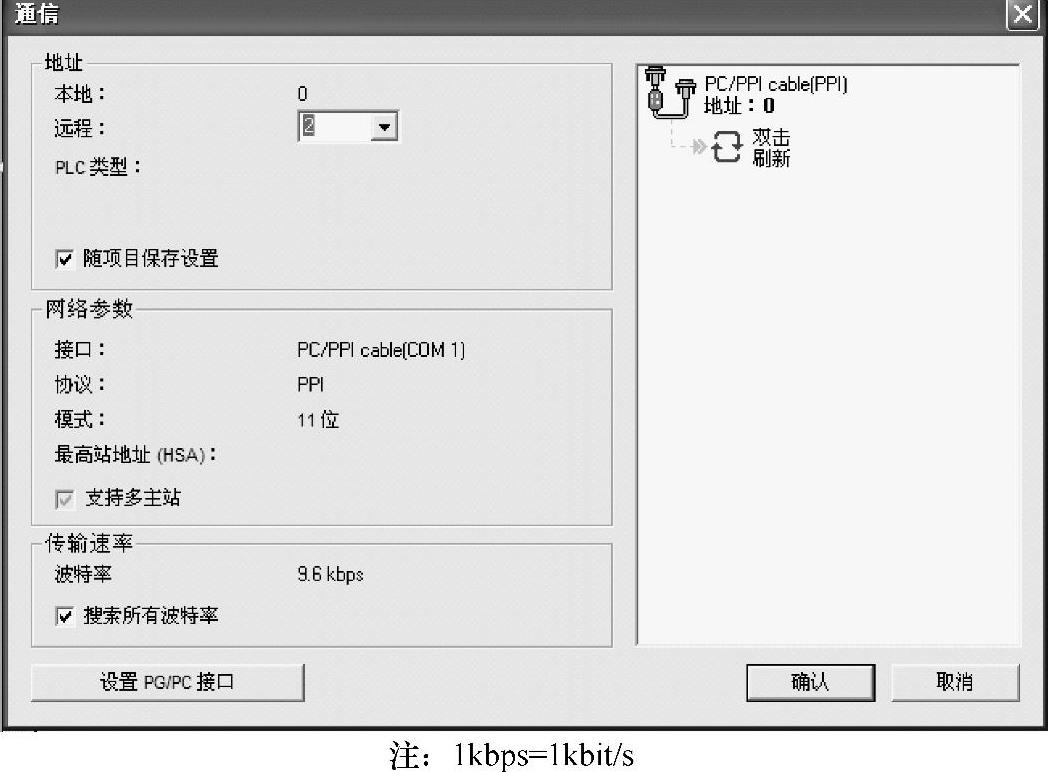

图8-13 通信参数设置

通信模式（Module）：PC/PPI电缆（计算机通信端口为COM1）。

通信协议（Protocol）：PPI。(www.daowen.com)

传输速率（Transmission Rate）：9.6kbit/s。

传输字符数据模式（Mode）：11位。

（2）安装/删除通信器件

在图8-13中，双击PC/PPI电缆图标，则弹出通信器件设置对话框，如图8-14所示。

在“添加/删除”区域，单击“选择”按钮，弹出安装/删除接口对话框，如图8-15所示。

①安装：在左边的“选择”列表框中，选择要安装的通信器件（如PCAdapter），单击“安装”按钮后，按照安装向导逐步安装通信器件。安装完成后，在右边的“安装”列表框中将出现已经安装的通信器件。

图8-14 通信器件设置对话框

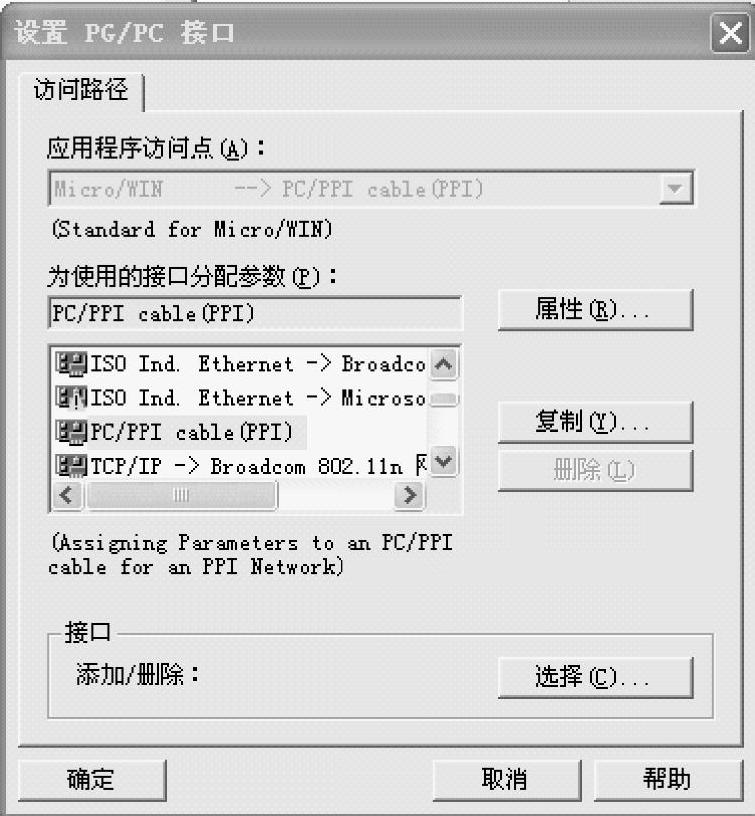

图8-15 安装/删除接口对话框

②删除：在右边的“已安装”列表框中，选择要删除的通信器件，单击“卸载”按钮后，按照卸载向导逐步删除通信器件。卸载完成后，该器件将从“已安装”列表框中消失。

（3）通信器件参数设置

如果在图8-14所示的对话框中，单击“属性”按钮，将弹出参数设置对话框，如图8-16所示。

①进入PPI选项卡，用于设置PPI通信参数，图中显示的是系统默认值。

站号（Address）：0。

超时时间（TimeOut）：1s。

单主站。

传输速率：9.6kbit/s。

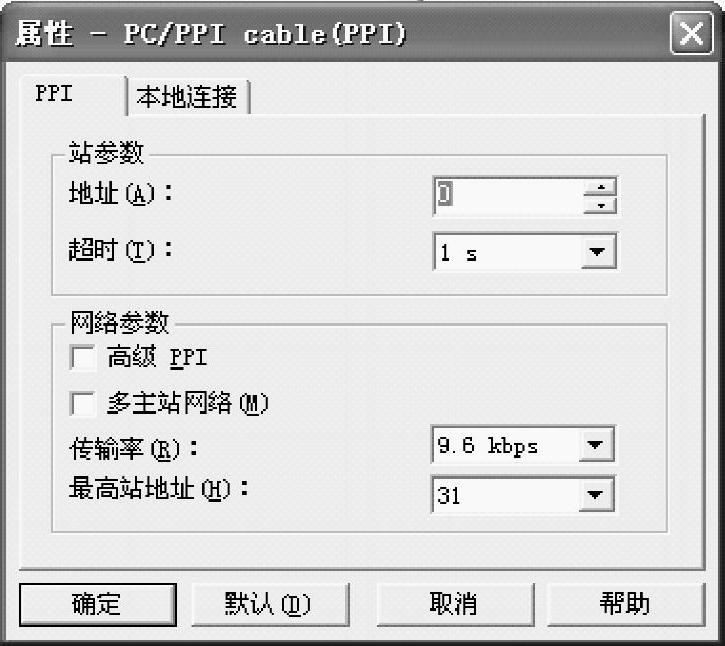

图8-16 设置PPI通信参数

最高站地址：31。

②进入“本地连接”选项卡，设置本机的连接属性，包括选择串行通信口COM1或COM2，是否选择调制解调器。默认值是选择COM1，不选择调制解调器。
