1.指令格式及功能

乘除法运算指令可以完成对符号数的乘除运算，包括整数乘除运算、双整数乘除运算、完全整数乘除运算、实数乘除运算。乘除法运算指令格式及功能见表6-14。

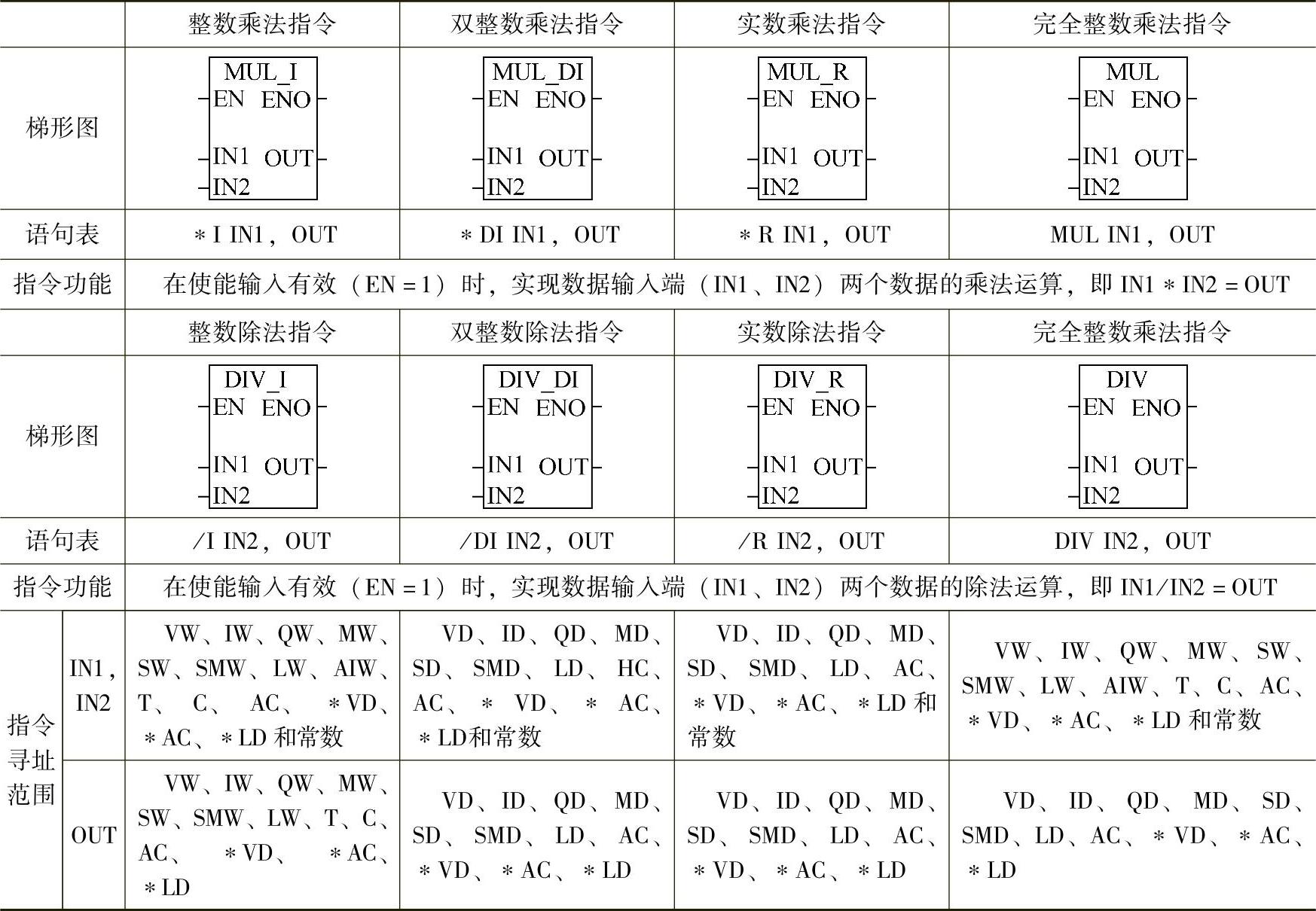

表6-14 乘除法运算指令格式及功能

2.指令说明

1）乘法指令中，IN1、IN2中可有一个和OUT使用同一存储单元，除法指令中，IN1（被除数）和OUT使用同一存储单元，否则，语句表程序中将多一条传送指令。

整数乘法指令中，如IN2与OUT使用同一存储单元，则语句表程序为：∗IIN1，OUT。即OUT∗IN1=OUT。

整数除法指令中，如IN1与OUT使用同一存储单元，则语句表程序为：/IIN2，OUT。即OUT/IN2=OUT。

2）进行乘除运算后，会对特殊寄存器的一些位产生影响，因此，在执行完这些指令后，可以查看特殊寄存器位的值，从而判断计算的结果是否正确。

受影响的特殊寄存器位有SM1.0（零）、SM1.1（溢出）、SM1.2（负）、SM1.3（除数为0）。(www.daowen.com)

3）影响使能输出ENO正常工作的出错条件是SM1.1（溢出）、SM4.3（运行时间）、0006（间接寻址）。为确保运算结果的正确，尽量使用边沿触发指令激活。

4）一般情况下，乘法计算所得到的积要比乘数的位数高，而除法运算后还有余数问题，一般乘除法运算不能解决这些问题。因此，在PLC的数学运算指令中还提供了完全整数乘法指令和完全整数除法指令。

完全整数乘法指令和完全整数除法指令中，是两个单字长（16位）的有符号整数IN1和IN2相乘或相除，产生一个32位的结果（其中完全除法指令运算结果中，低16位存商，高16位存余数）

3.应用示例

【例6-12】乘除法指令应用示例。

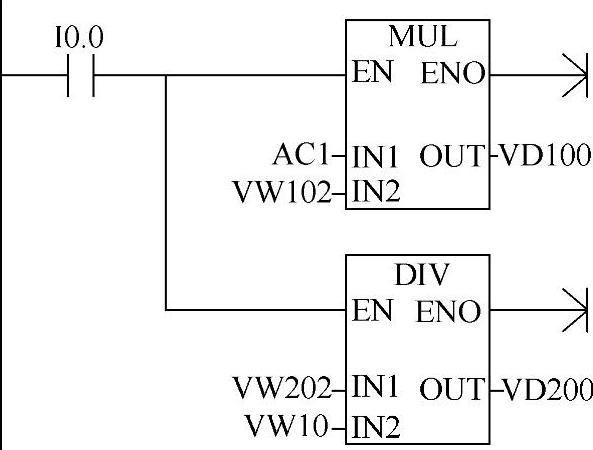

乘除法指令应用示例程序梯形图如图6-13所示。

注意：因为VD100包含：VW100和VW102两个字，VD200包含：VW200和VW202两个字，所以在语句表指令中不需要使用数据传送指令。

图6-13 乘除法指令应用
