1.指令格式及功能

循环移位指令包括循环左移和循环右移两种，循环移位位数的长度分别为字节、字和双字。循环移位将移位数据存储单元的首尾相连，同时又与溢出标志SM1.1连接，SM1.1用来存放被移出的位。指令格式及功能见表6-5。

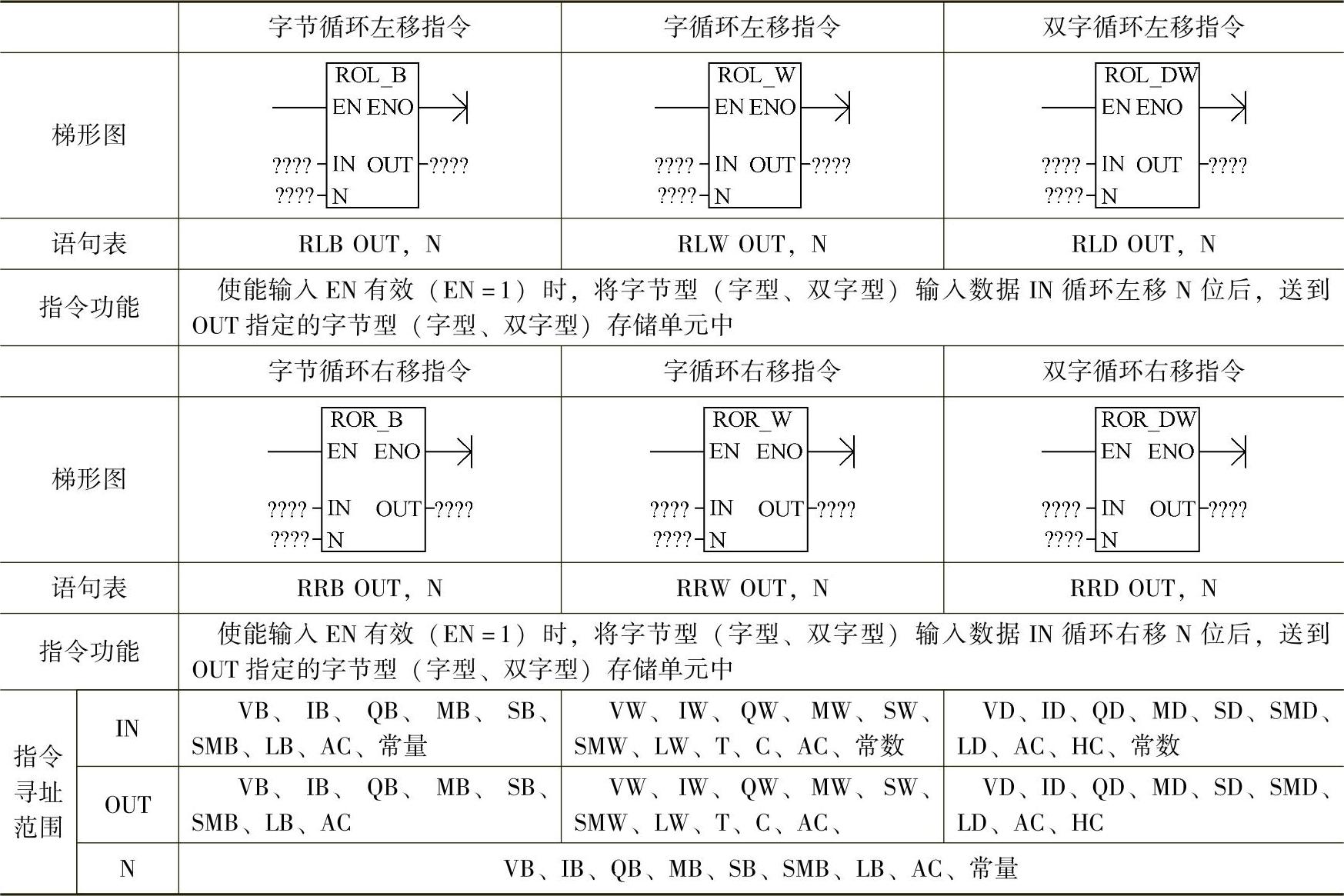

表6-5 循环移位指令格式及功能

2.指令说明

1）循环左移位指令：使能输入有效时，将输入IN端输入的无符号数（字节、字或双字）循环左移N位后，将结果输出到OUT所指定的存储单元中，移出的最后一位的数值送溢出标志位SM1.1。当需要移位的数值是0时，零标志位SM1.0为1。

2）循环右移位指令：使能输入有效时，将IN端输入的无符号数（字节、字或双字）循环右移N位后，将结果输出到OUT所指定的存储单元中，移出的最后一位的数值送溢出标志位SM1.1。当需要移位的数值是0时，零标志位SM1.0为1。

3）移位次数N≥输入端数据类型（B、W、D）时的移位位数的处理。

如果操作数是字节，当移位次数N≥8时，则在执行循环移位前，先对N进行模8操作（N除以8后取余数），其结果（0～7）为实际移动位数。

如果操作数是字，当移位次数N≥16时，则在执行循环移位前，先对N进行模16操作（N除以16后取余数），其结果（0～15）为实际移动位数。

如果操作数是双字，当移位次数N≥32时，则在执行循环移位前，先对N进行模32操作（N除以32后取余数），其结果（0～31）为实际移动位数。(www.daowen.com)

3.应用示例

【例6-5】循环移位指令应用示例。

AC0、VW200的数据如图6-5b所示，将AC0中的字循环右移2位，将VW200中的字左移3位。程序梯形图及运行结果如图6-5所示。

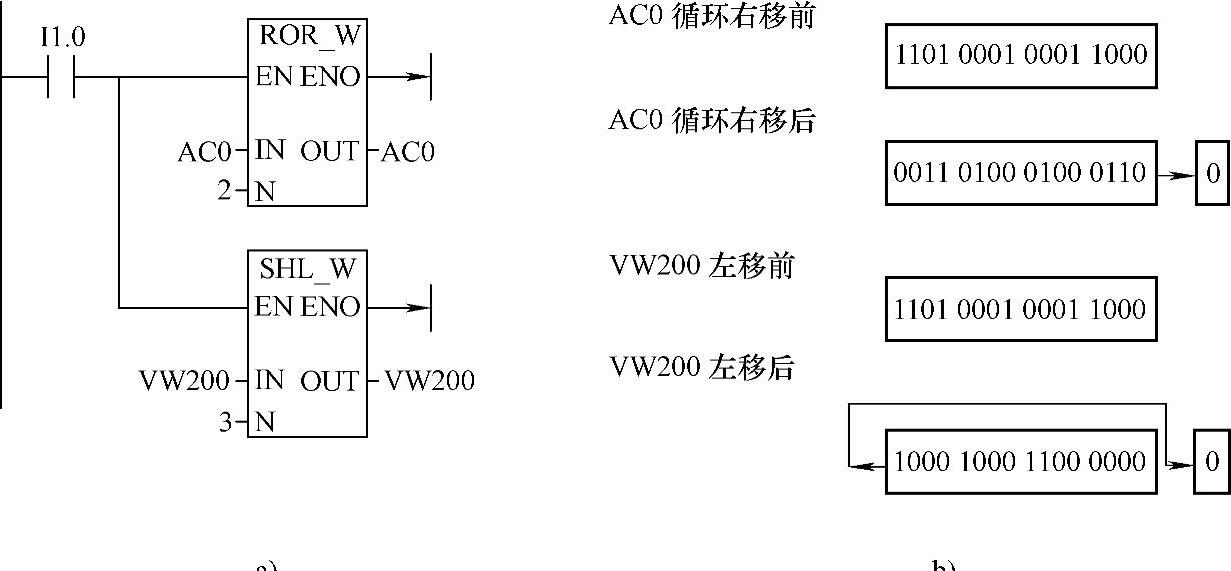

图6-5 循环移位指令应用举例

a）梯形图 b）数据移位运行结果

【例6-6】用I0.0控制接在Q0.0～Q0.7上的8个彩灯循环移位，从左到右以0.5s的速度依次点亮，保持任意时刻只有一个指示灯亮，到达最右端后，再从左到右依次点亮。

分析：8个彩灯循环移位控制，可以用字节的循环移位指令。根据控制要求，首先应置彩灯的初始状态为QB0=1，即左边第一盏灯亮；接着灯从左到右以0.5s的速度依次点亮，即要求字节QB0中的“1”用循环左移位指令每0.5s移动一位，因此须在ROL-B指令的EN端接一个0.5s的移位脉冲（可用定时器指令实现），其梯形图如图6-6所示。

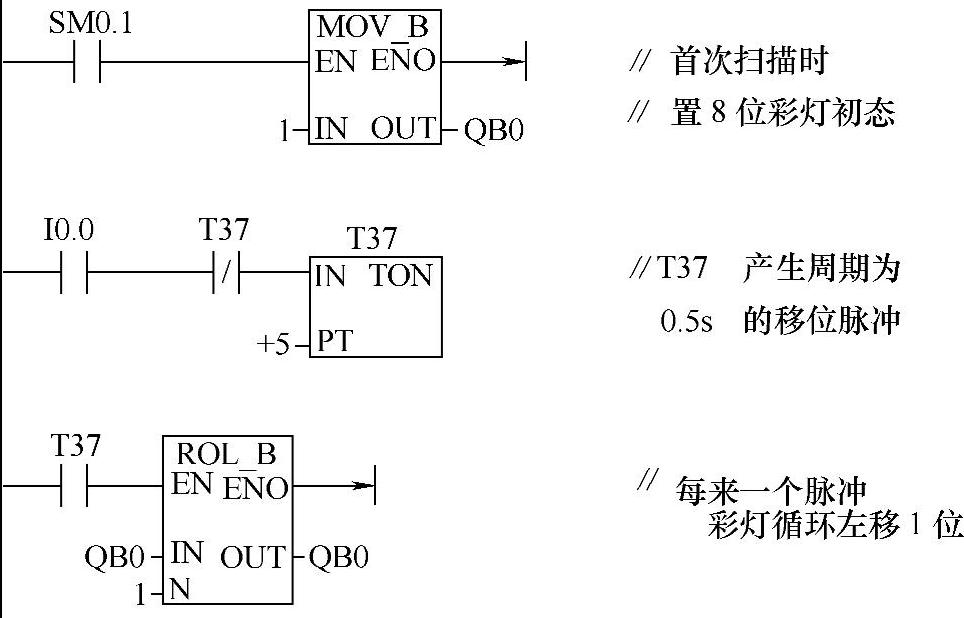

图6-6 彩灯循环移位梯形图
