电动机△减压起动控制实训2

1.实训目的

1)会编写顺序功能流程图

2)会用SCR指令编写顺序控制梯形图

2.实训内容与步骤

(1)控制要求

按下起动按钮SB1,电动机星形联结起动,延时6s后自动转为三角形联结运行。按下停止按钮SB2,电动机停止工作。

(2)I/O分配

分析控制要求,确定电动机978-7-111-47551-4-Chapter05-36.jpg-△减压起动PLC控制的I/O分配见表5-8。

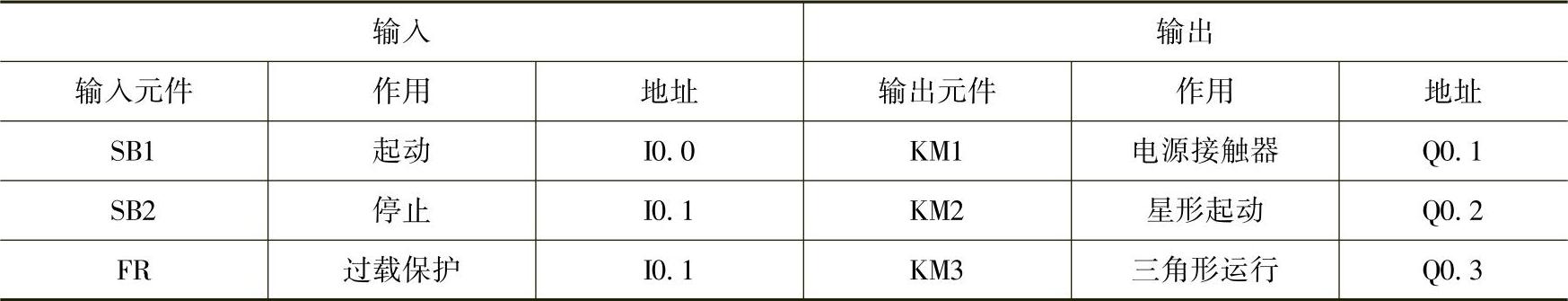

表5-8 电动机978-7-111-47551-4-Chapter05-37.jpg-△减压起动PLC控制I/O分配表


(3)接线

电动机978-7-111-47551-4-Chapter05-39.jpg-△减压起动控制电路如图5-26所示。

(4)控制程序设计

顺序控制功能图如图5-27所示。

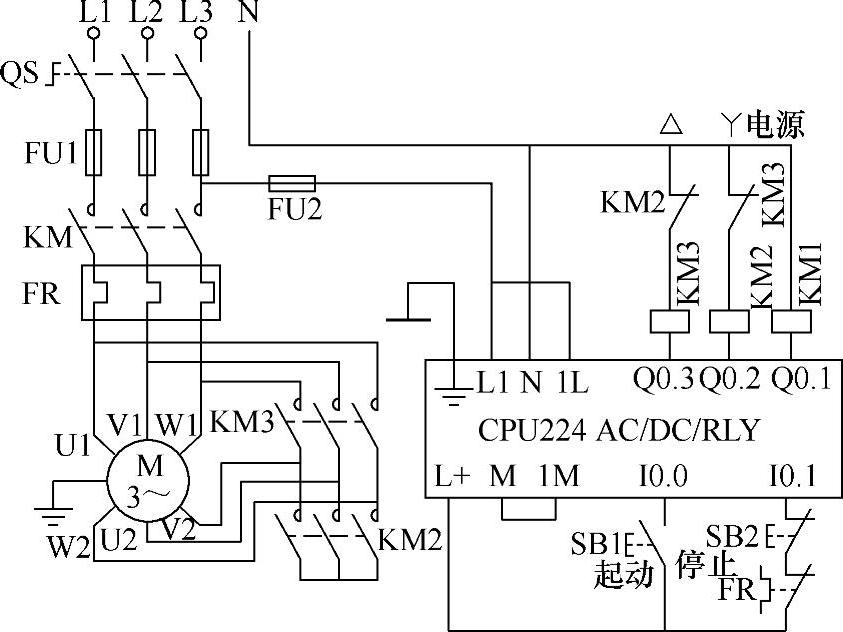

图5-26 电动机978-7-111-47551-4-Chapter05-41.jpg-△减压起动控制电路

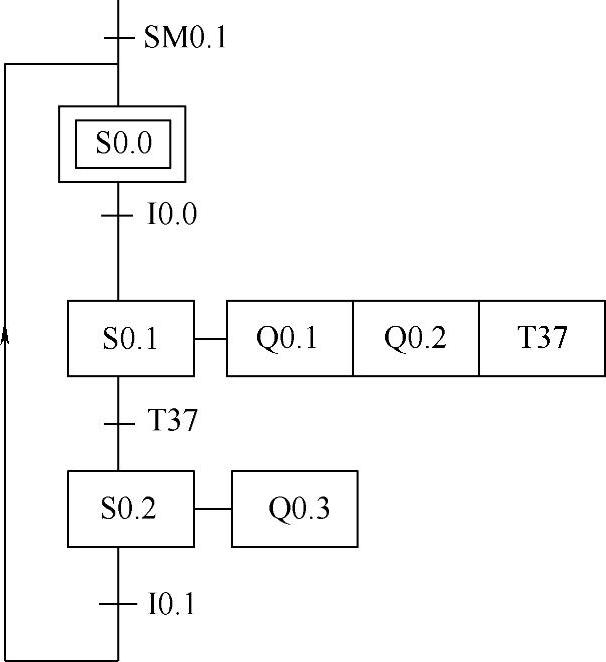

图5-27 顺序控制功能图

(5)978-7-111-47551-4-Chapter05-43.jpg-△减压起动控制程序

978-7-111-47551-4-Chapter05-44.jpg-△减压起动控制程序如图5-28所示。


图5-28 电动机978-7-111-47551-4-Chapter05-46.jpg-△减压起动控制程序

(6)编程与下载

在计算机上运行编程软件STEP7-Micro/WIN4.0,首先对电动机978-7-111-47551-4-Chapter05-47.jpg-△减压起动控制程序进行I/O及存储器的分配和符号表的编辑,然后实现电动机978-7-111-47551-4-Chapter05-48.jpg-△减压起动控制程序的编制,并通过编程电缆传送到PLC中。

(7)系统调试

1)完成接线并确认接线正确。

2)程序监控与调试。运行编程软件STEP7-Micro/WIN4.0,应用软件程序监控功能和状态监视功能,监测PLC中各按钮的输入状态和继电器的输出状态,分析程序运行结果。

3)程序符合控制要求后接通主电路,进行系统调试,直到满足控制要求。
