电动机手动/自动控制选择程序实训

1.实训目的

1)掌握PLC的程序控制类指令应用。

2)会用PLC指令编写控制梯形图程序。

3)完成PLC接线,实现控制。

2.实训内容与步骤

(1)控制要求

某台设备具有手动/自动两种操作方式。SB3是操作方式选择开关,当SB3处于断开状态时,选择手动操作方式;当SB3处于接通状态时,选择自动操作方式,不同操作方式的进程如下。

1)手动操作方式进程:按起动按钮SB2,电动机运转;按停止按钮SB1,电动机停止。

2)自动操作方式进程:按起动按钮SB2,电动机连续运转1min后,自动停止。按停止按钮SB1,电动机立即停止。

(2)I/O分配

分析控制要求,确定PLC的I/O分配如表5-7。

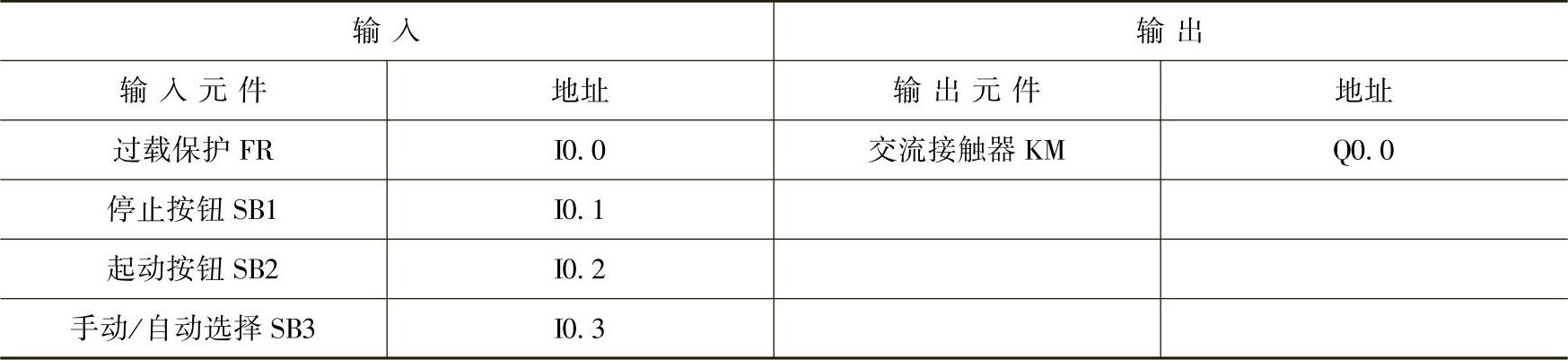

表5-7 电动机手动/自动控制I/O分配表


(2)PLC接线

根据I/O分配表画出其I/O接线示意图,如图5-24所示。(www.daowen.com)

(3)控制程序

根据控制要求,程序设计如图5-25所示。

I0.3是手动/自动选择开关的信号输入端。当I0.3未接通时,执行手动程序段,反之执行自动程序段。

(4)编程与下载

在计算机上运行编程软件STEP7-Mi-cro/WIN4.0,首先对电动机手动/自动控制选择程序进行I/O及存储器的分配和符号表的编辑,然后实现电动机手动/自动控制选择程序的编制,并通过编程电缆传送到PLC中。


图5-24 电动机手动/自动控制接线示意图

(5)系统调试

1)完成接线并检查确认接线正确。

2)程序监控与调试。运行编程软件STEP7-Micro/WIN4.0,应用软件程序监控功能和状态监视功能,监测PLC中各按钮的输入状态和继电器的输出状态,分析程序运行结果。

3)程序符合控制要求后接通主电路,进行系统调试,直到满足控制要求。


图5-25 电动机手动/自动控制程序
