在程序执行时，由于条件的不同，可能会产生一些分支，这时就需要用到跳转和标号指令，根据不同条件的判断，选择不同的程序段执行程序。

1.指令的格式及功能

跳转和标号指令的格式及功能见表5-2。

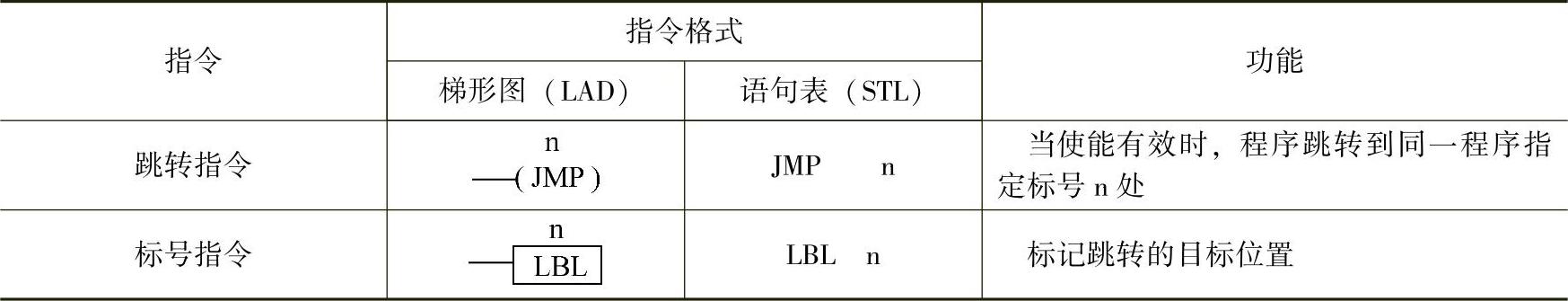

表5-2 跳转和标号指令的格式及功能

2.指令说明

1）当跳转条件满足时，跳转指令可以使程序流程转到具体的标号n处执行。标号指令用来标记指令转移目标位置n，n的取值范围为0～255。

跳转指令和标号指令必须配合使用，而且只能使用在同一程序块中，如主程序、同一个子程序或同一个中断程序。不能在不同的程序块间互相跳转。

2）执行跳转后，被跳过程序段中各寄存器的状态会有所不同：Q、M、S、C等寄存器的位将保持跳转前的状态；计数器C停止计数，当前值存储器保持跳转前的计数值。(www.daowen.com)

3）对不同分辨率的定时器来说，因刷新方式不同而工作状态不同。在跳转期间，分辨率为1ms和10ms的定时器会一直保持跳转前的工作状态，到设定值后其位的状态也会改变，输出触点动作，其当前值存储器一直累计到最大值32767才停止。

对分辨率为100ms的定时器来说，跳转期间停止工作，但不会复位，存储器里的值为跳转时的值，跳转结束后，若输入条件允许，可继续计时，但已失去了准确计时的意义，所以在跳转段里的定时器要慎用。

3.应用示例

【例5-2】跳转指令应用示例。

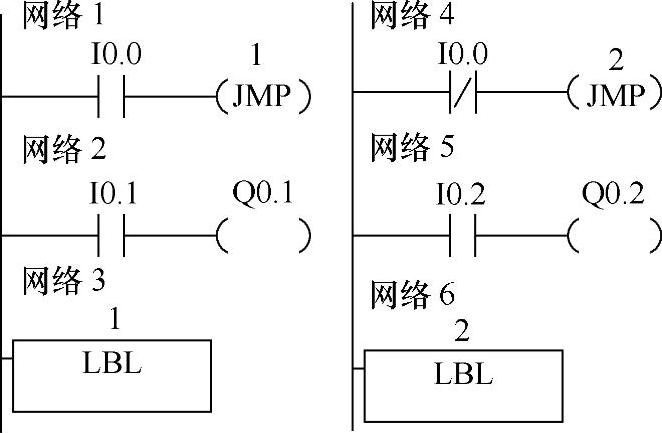

在图5-2所示程序中，当I0.0为ON时，常开触点I0.0接通，即JMP1条件满足，程序跳转执行LBL标号1以后的指令，而在JMP1和LBL1之间的指令一概不执行，在这个过程中，即使I0.1接通Q0.1也不会有输出；此时I0.0的常闭触点断开，不执行JMP2，所以I0.2接通，Q0.2有输出。当I0.0断开时，则其常开触点I0.0断开，其常闭触点接通，此时不执行JMP1，而执行JMP2，所以I0.1接通，Q0.1有输出，而I0.2即使接通，Q0.2也没有输出。

图5-2 跳转指令程序示例
