【例6-17】逻辑“与”指令应用示例。
要求用输入继电器I0.0～I0.4的位状态去控制输出继电器Q0.0～Q0.4，可用输入字节IB0去控制输出字节QB0。对输入字节多余的控制位I0.5、I0.6和I0.7，可与0相“与”进行屏蔽。程序如图6-18a所示，位运算过程如图6-18b所示。

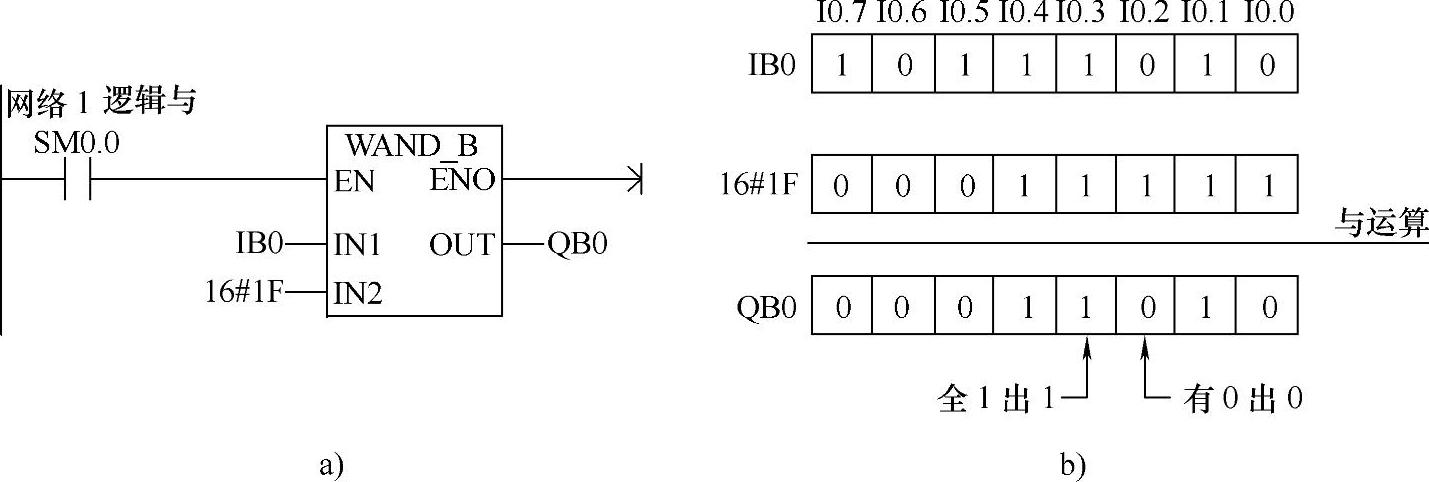

图6-18 逻辑“与”指令应用示例
a）梯形图 b）位运算过程
【例6-18】逻辑“或”指令应用示例。
要求用输入继电器字节IB0去控制输出继电器字节QB0，但Q0.3、Q0.4两位不受字节IB0的控制而始终处于ON状态。可用逻辑“或”指令屏蔽I0.3、I0.4位，程序如图6-19a所示，位运算过程如图6-19b所示。
(www.daowen.com)

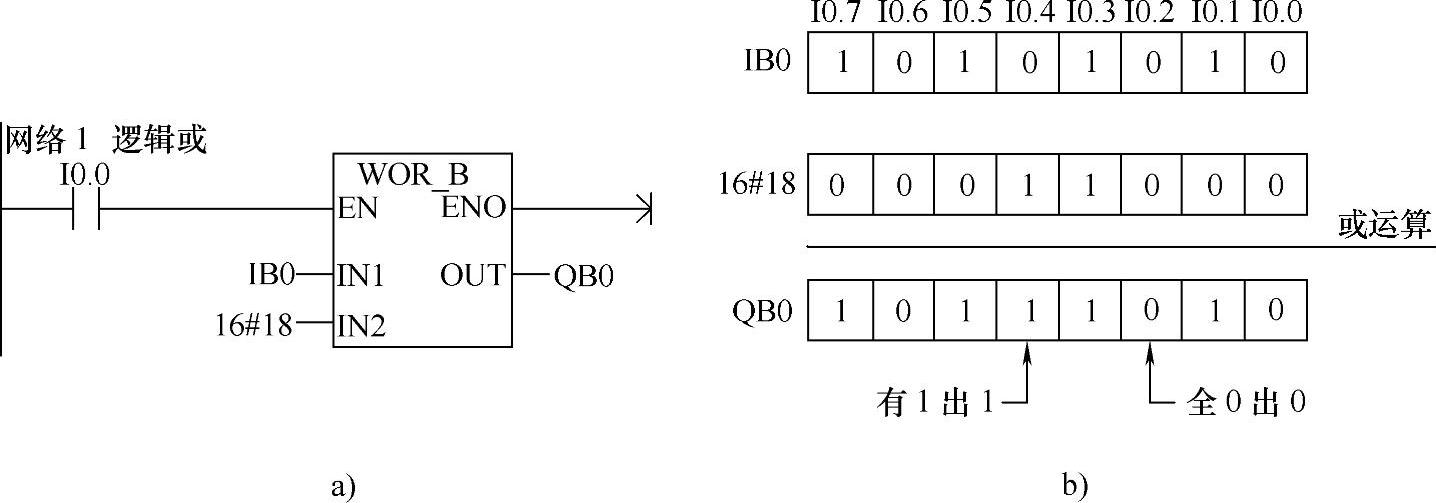

图6-19 逻辑“或”指令的应用示例
a）梯形图 b）位运算过程
【例6-19】逻辑“取反”指令应用示例。
假设要求用输入继电器字节IB0的相反状态去控制输出继电器字节QB0，即IB0的某位为“1”时，QB0的相应位为“0”；IB0某位为“0”时，QB0的相应位为“1”。程序如图6-20a所示，位运算过程如图6-20b所示。

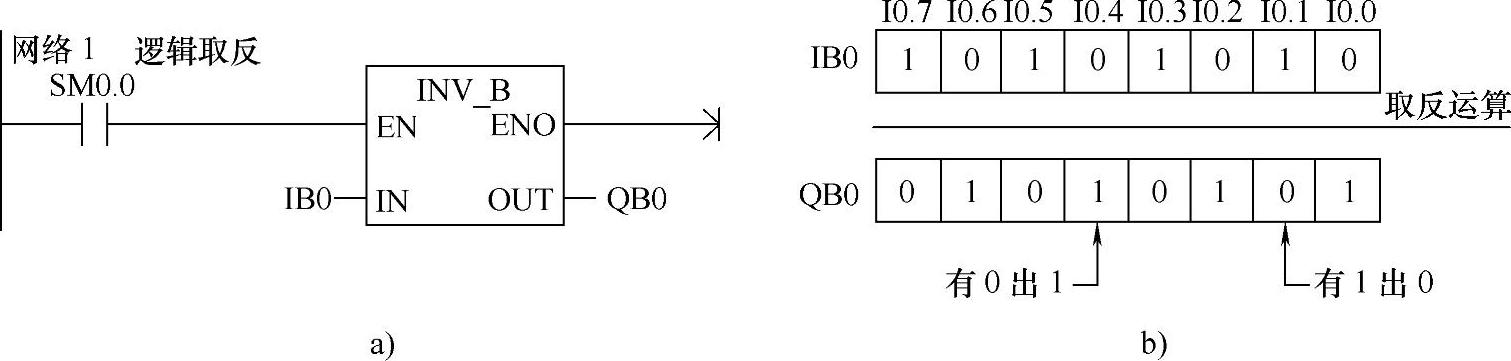

图6-20 应用逻辑“取反”指令的程序
a）梯形图 b）位运算过程
