1.PLC延时范围的扩展

在PLC中，定时器的延时范围是有限的，有些控制场合延时时间长，超出了定时器的定时范围，称为长延时。长延时控制电路可以用多个定时器组合的方法实现，也可以采用定时器和计数器组合的方法实现，使用计数器组合也可以实现时钟控制。

【例4-18】定时器的串级组合实现长延时控制。

在图4-25所示的程序中，当输入I0.0端接通时，T38开始计时，经过200s后，其常开触点T38闭合，Q0.0接通，同时启动T39开始计时，经过1000s后，Q0.2接通。由此可见，T38和T39共同延时200s+l000s=1200s后Q0.2接通。

由此可见，两个或两个以上定时器串级组合可以实现长延时范围的扩展，n个定时器的串级组合，可扩大的延时范围为T=T1+T2+…Tn。

【例4-19】用定时器和计数器组合的方式实现长延时控制。

在图4-26所示的用定时器和计数器组合实现长延时控制程序中，当输入I0.0端接通，T33开始计时，1s后，其常开触点T33闭合，计数器C0开始递增计一个数，与此同时T33的常闭触点打开，T33断电，常开触点T33打开，计数器C0仅计数一次，而后T33重新开始计时，如此循环……当C0计数器经过1s×20=20s后，计数器C0有输出，其常开触点C0闭合，输出Q0.0接通。显然，输入I0.0端接通后，延时1×20s后输出Q0.0接通。

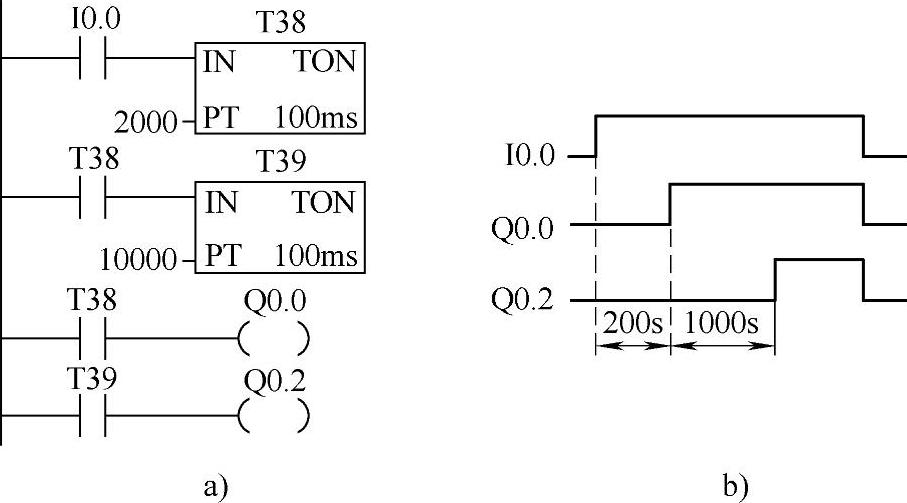

图4-25 定时器的串级组合实现长延时控制

a）梯形图 b）时序图(www.daowen.com)

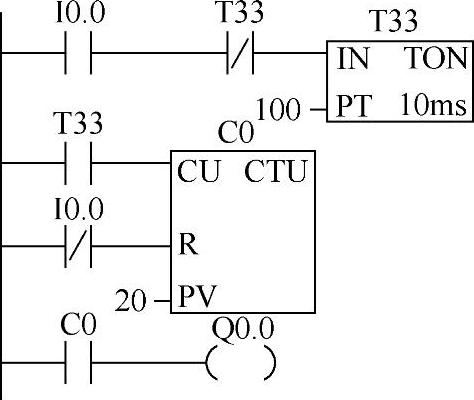

图4-26 用定时器和计数器组合实现长延时控制

由此可见，采用定时器与计数器的串级组合，也可实现延时范围的扩大，可扩大的延时范围为：T=定时器延时时间×计数器的设定值。

2.PLC计数范围扩展

在PLC中，计数器的计数范围是有限的，单个计数器的最大计数范围为32767。当需要计数的个数超过这个最大值时，可通过计数器串级组合的办法扩大计数器的计数范围。

【例4-20】计数器串级组合扩大计数器的计数范围。

如图4-27所示，计数器C2的设定值为2000，计数器C3的设定值为4000，从程序中可以看出，C2每完成一组2000个脉冲计数时，C3的当前值会自动加1计数一次，直到C3的当前值加到4000为止，此程序的计数总值为2000×4000=8000000。

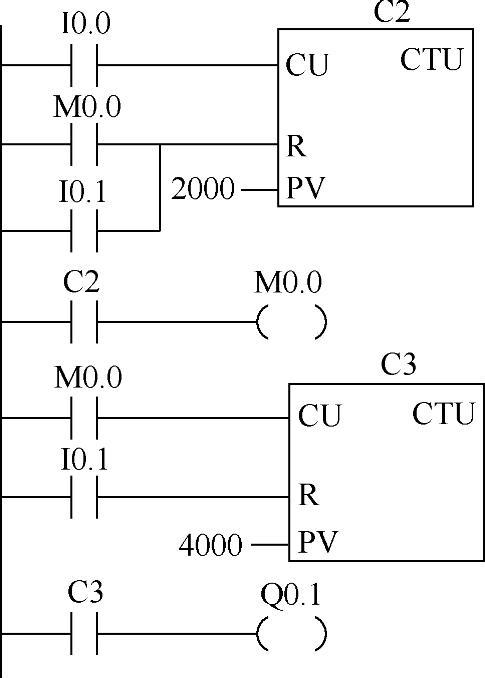

图4-27 计数器串级组合
