1.S7-200 PLC与PC的通信建立

为实现PLC与计算机之间的通信，西门子公司为用户提供了两种连接方式：一种是通过PC/PPI电缆直接连接，另一种是通过带有MPI接口的电缆的通信处理器连接。典型的单主机与PLC之间的通信，如图3-19所示。

PC/PPI电缆的两端分别为RS-232C和RS-485接口。RS-232C端连接到个人计算机的RS-232C通信端口COM1或COM2上。RS-485端接到S7-200 PLC的通信端口上。PC/PPI电缆中间有通信模块，模块外部设有波特率设置开关，有5种支持PPI协议的波特率可供选择，分别为1.2Kbit/s、2.4Kbit/s、9.6Kbit/s、19.2Kbit/s和38.4Kbit/s。系统默认值为9.6Kbit/s。PC/PPI电缆波特率设置开关（DIP开关）的位置应与软件系统设置的通信波特率相一致。

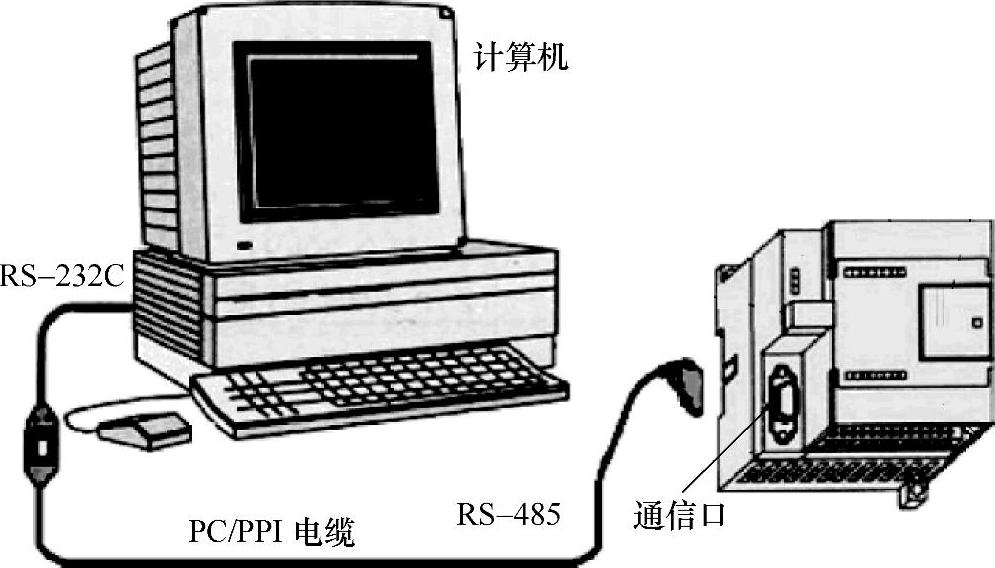

图3-19 S7-200 PLC与PC通信的建立

2.通信参数的设置

通信参数的设置步骤：(www.daowen.com)

1）双击打开STEP7-Micro/WIN32编程软件，单击浏览条中的“通信”图标，出现一个通信对话框。

2）在该对话框中双击PC/PPI电缆的图标，将出现PG/PC接口对话框。

3）单击属性窗口中的Properties按钮，在接口属性对话框中，检查各参数的属性是否正确，可使用默认的通信参数，其方法是在PC/PPI性能设置的窗口中单击Default按钮，可获得默认的参数。默认站地址为2，波特率为9600bit/s。

3.建立在线连接

在STEP7-Micro/WIN32运行时单击“通信”图标，出现“通信”对话框，在对话框中显示是否连接CPU。双击对话框中的“双击刷新”图标，STEP7-Micro/WIN32编程软件将自动检查连接的所有S7-200CPU站。并在对话框中显示已建立起连接的所有站的CPU图标、CPU型号和站地址。双击要进行通信的站，在通信建立对话框中，可以显示所选的通信参数。
