S7-200 PLC将信息存于不同的存储单元，每个单元有唯一的地址，系统允许用户以字节、字、双字为单位存取信息。在S7-200系列PLC中，CPU存储器的寻址方式有直接寻址和间接寻址两种形式。

1.直接寻址

直接寻址是在指令中直接使用存储器或寄存器的元件名称（区域标志）和地址编号，直接到指定的区域读取或写入数据。直接寻址有按位、字节、字、双字4种寻址方式。

数据的直接地址包括内存区域标志符、数据大小及该字节的地址或字、双字的起始地址及位分隔符和位。直接访问字节（8bit）、字（16bit）、双字（32bit）数据时，必须指明数据存储区域、数据长度及起始地址。当数据长度为字或双字时，最高有效字节为起始地址字节。如图3-11所示，其中有些参数可以省略，见图中说明。

（1）按位寻址

按位寻址时必须指明元件名称、字节地址和位号。如I5.2，表示要访问的是输入寄存器区第5字节的第2位，如图3-12所示。

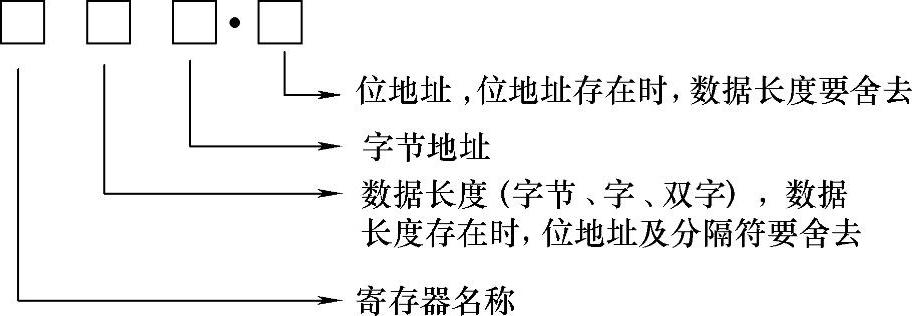

图3-11 寻址方式示意图

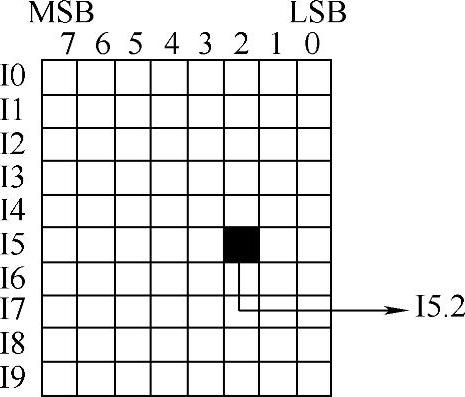

图3-12 位寻址示意图

可以按位寻址的编程元件有输入映像寄存器（I）、输出映像寄存器（Q）、内部标志位存储器（M）、特殊标志位存储器（SM）、局部变量存储器（L）、变量存储器（V）和顺序控制继电器（S）等。

（2）按字节、字和双字寻址(www.daowen.com)

采用字节、字或双字寻址的方式存储数据时，需要指明编程元件名称、数据长度和首字节地址编号。应当注意：在按字或双字寻址时，首地址字节为最高有效字节。其格式和注意事项如表3-4所示。

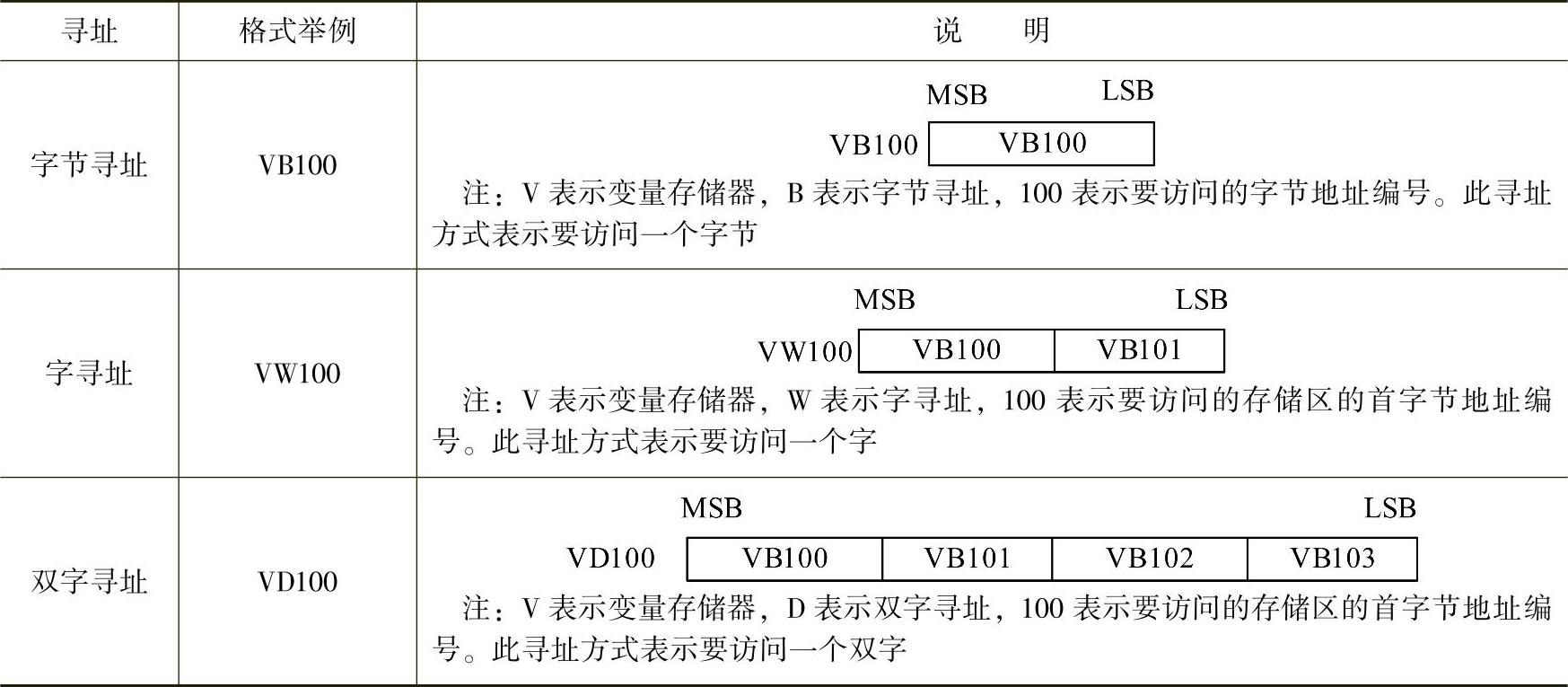

表3-4 采用字节、字或双字寻址的格式

2.间接寻址方式

间接寻址是指使用地址指针来存取存储器中的数据。使用前，首先将数据所在单元的内存地址放入地址指针寄存器中，然后根据此地址指针存取数据。S7-200CPU中允许使用指针进行间接寻址的存储区域有I、Q、V、M、S、T、C。使用间接寻址的步骤如下。

（1）建立地址指针

使用间接寻址前，要先创建指向该位置的指针。指针为双字（32位），存放的是另一存储器的地址，只能用V、L或累加器AC作指针。生成指针时，要使用双字传送指令（MOVD），将数据所在单元的内存地址送入指针，在双字传送指令的输入操作数开始处加“&”符号，表示某存储器的地址，而不是存储器内部的值。指令输出操作数是指针地址。例如：MOVD&VB200，AC1指令就是将VB200的地址送入累加器AC1中。

（2）用指针来存取数据

指针建立好后，利用指针存取数据。在使用地址指针存取数据的指令中，操作数前加“∗”号表示该操作数为地址指针。例如：MOVW∗AC1AC0。MOVW表示字传送指令，指令将AC1中的内容为起始地址的一个字长的数据（即VB200，VB201内部数据）送入AC0内。如图3-13所示。

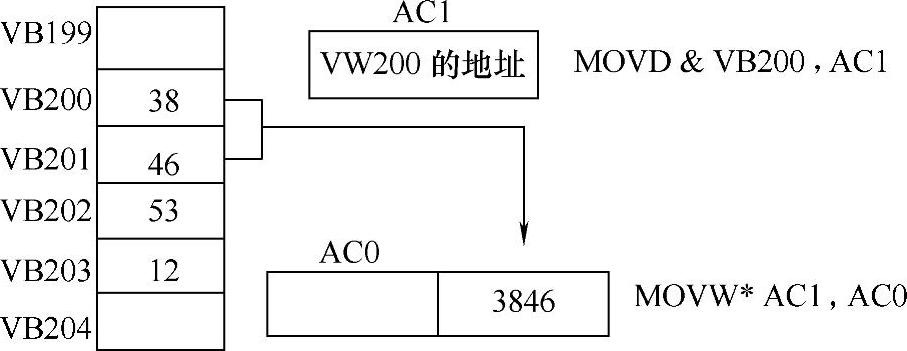

图3-13 间接寻址示意图
