三相异步电动机点动和单向旋转控制电路优化方案

时间:2023-07-02 理论教育 版权反馈
【摘要】:4)会进行三相异步电动机控制电路的安装与调试。图2-23 三相异步电动机点动与单向旋转控制a)原理图 b)电器元件布置图表2-2 自锁控制电路元器件5)接线。

三相异步电动机点动和单向旋转控制电路优化方案

1.实训目的

1)掌握三相异步电动机点动与单向旋转控制电路的工作原理。

2)会根据电气控制原理图绘制电器元件布置图及电气安装接线图。

3)学会用万用表检测电路是否正确。

4)会进行三相异步电动机控制电路的安装与调试。

2.实训器材

1)万用表 1块

2)尖嘴钳、老虎钳、剥线钳、一字螺钉旋具、十字螺钉旋具等 各1只

3)小功率电动机 1台

4)三相异步电动机点动与单向旋转控制电路安装盘及元器件 1套

3.实训内容及步骤

1)实训电路。

三相异步电动机点动与单向旋转控制电路如图2-23所示。

2)电器元件和器材的选择。

根据电气控制原理图及电动机容量选择电器元件,并将元器件的规格、型号、数量记录在表2-2中。

3)绘制电器元件布置图及电气安装接线图。

图2-23b为绘制的电器元件布置图,按布置图绘制电气安装接线图,将电器元件的符号画在规定的位置,对照原理图的线号标出各端子的编号。

4)配置电路板。

根据电器元件布置图和电气安装接线图,在配电板上安装电器元件,各个元器件的位置应排列整齐、均匀,间隔合理,便于更换。紧固时要用力均匀,紧固程度适当,防止因用力过猛而损坏元器件。(www.daowen.com)

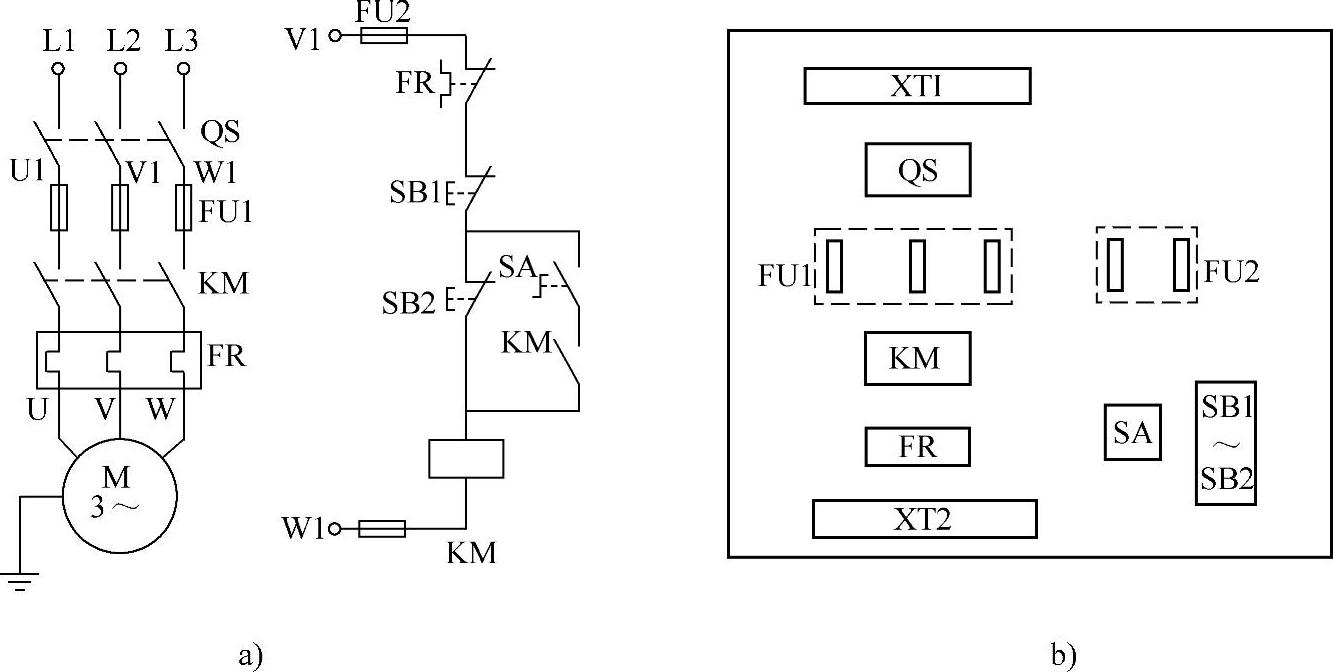

图2-23 三相异步电动机点动与单向旋转控制

a)原理图 b)电器元件布置图

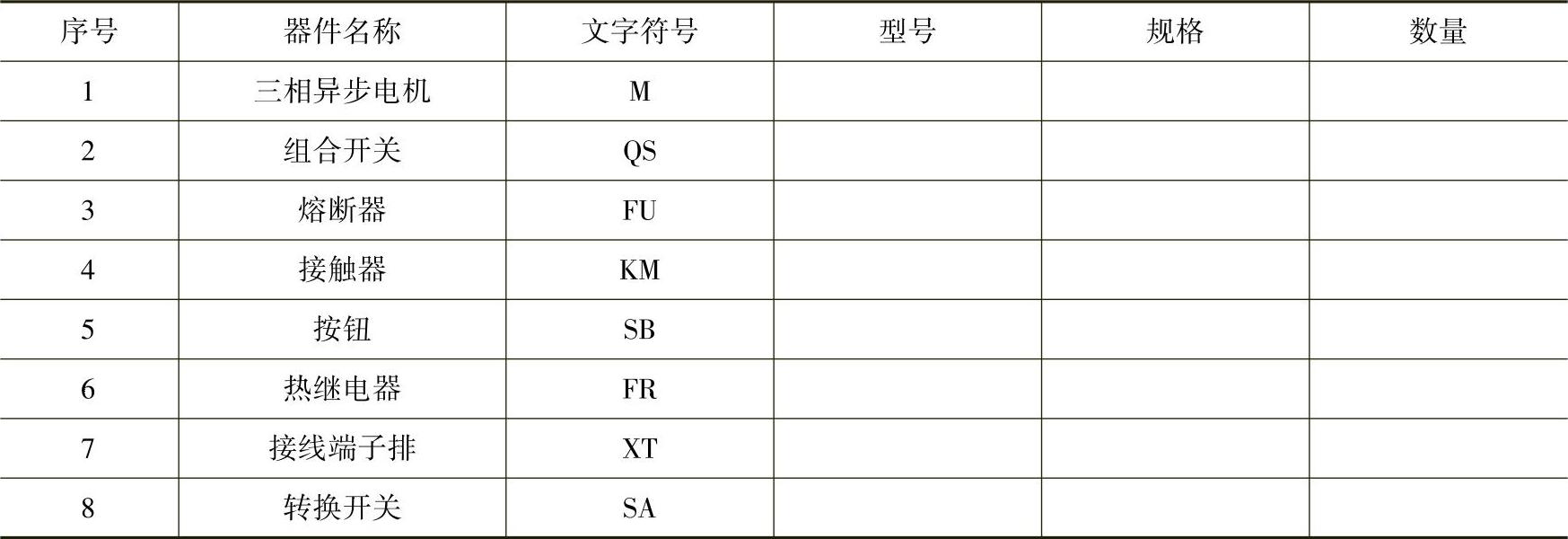

表2-2 自锁控制电路元器件


5)接线。

在配电板上根据电气控制原理图和电气安装接线图,按接线图编号在各元器件和连接线两端做好编号标志,根据接线工艺要求,在电路板上完成导线连接。

6)电路检测与调试

检查控制电路中各元器件的安装是否正确和牢靠,各接线端子是否连接牢固,线头上的线号是否与电气控制原理图相符合,用万用表检测电路连接是否正确。

7)通电试验

闭合QS,接通交流电源,按下SB2,观察电动机转向和各触点的工作情况。再按下SB1,观察电动机的工作状态。

8)故障检查及排除

在通电试车成功的电路上,设置故障,通电运行,记录故障现象,并分析原因,排除故障。

常见故障检修方法:

①检查控制电路。先查验FU2的熔体是否熔断,若断,则可判定KM线圈绝缘层被击穿而短路(因KM线圈是控制电路的唯一负载)。

②若FU2的熔体没断,则电路故障在主电路。检查方法:分断异步电动机的三相电源,用万用表测量三相绕组的相间电阻。若正常,用兆欧表测三相绕组的对地(电动机外壳)绝缘电阻,绝缘电阻应大于50MΩ;若不正常,则可能是绕组导线绝缘层损坏,造成短路。

通常故障原因为上述三种之一。
