1.电动机磁极对数

变换异步电动机定子绕组磁极对数从而改变同步转速进行调速的方式称为变极调速。其转速只能按阶跃方式变化，不能连续变化。变极调速的基本原理是：在电网频率不变的前提下，电动机的同步转速与它的磁极对数成反比。因此，变更电动机定子绕组的接线方式，使其在不同的磁极对数下运行，其同步转速便会随之改变。异步电动机的磁极对数是由定子绕组的连接方式来决定的，可以通过改变定子绕组的连接来改变异步电动机的磁极对数。对笼型异步电动机一般采用改变磁极对数的调速方法。双速电动机、三速电动机是变极调速中最常用的两种形式。

双速电动机定子绕组的连接方式常见的有两种：一种是绕组从三角形改成双星形（△/），如图2-21a所示，另一种是绕组从单星形改成双星形（/），如图2-21b所示。这两种接法都能使电动机的磁极对数减少一半即电动机的转速提高一倍。

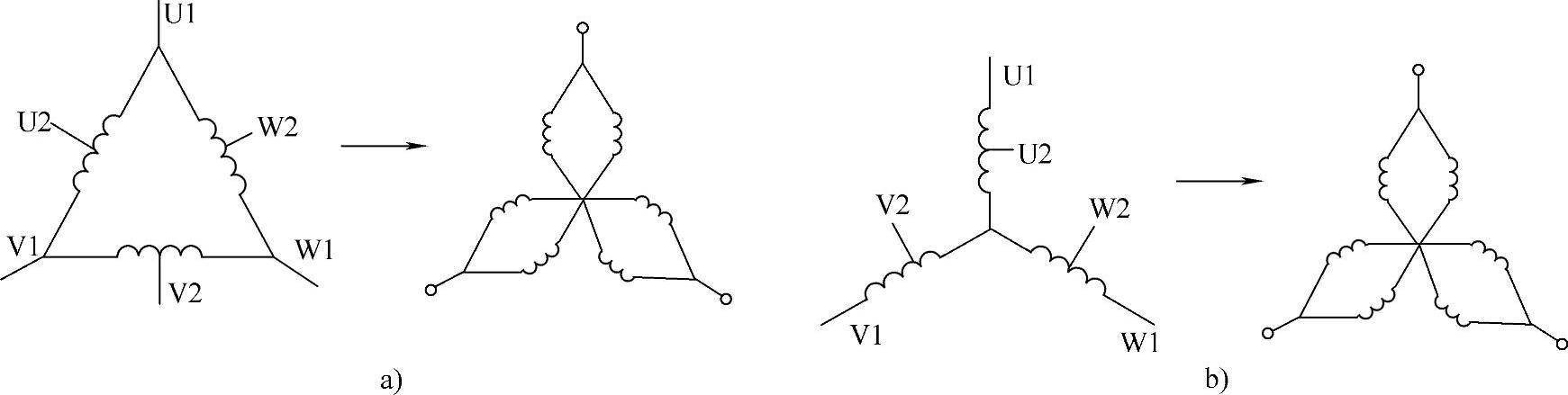

图2-21 双速电动机的定子绕组的接线图

a）△/ b）/(www.daowen.com)

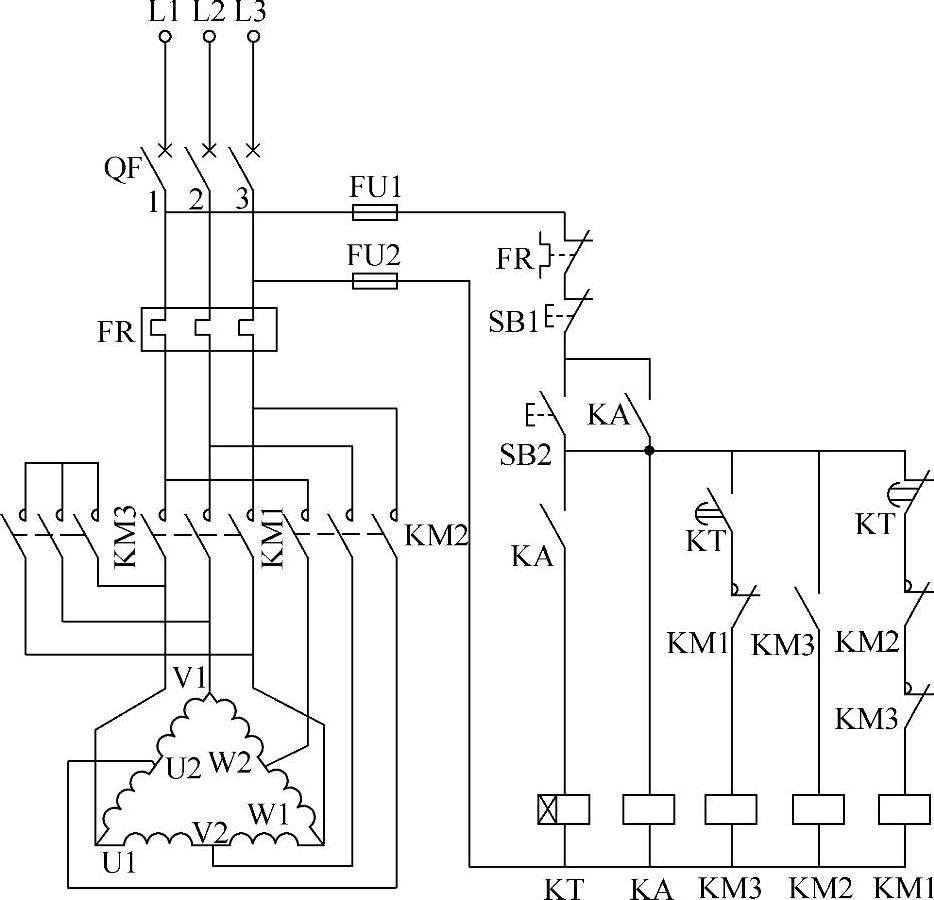

图2-22 双速电动机三角形变双星形的控制

2.双速电动机的控制电路

图2-22是双速电动机三角形变双星形的控制原理图。按下起动按钮SB2，主电路接触器KM1主触头闭合，电动机三角形联结，电动机以低速运转；同时KA的常开触点闭合使时间继电器线圈通电，经过一段时间，延时时间到，KT的常闭触点断开，常开触点闭合，使KM1的主触点断开，KM3、KM2的主触点闭合，电动机的定子绕组的连接由三角形变成双星形，电动机以高速运转。

变极调速的优点是设备简单，运行可靠，既可适用于恒转矩调速（/），也适用于近似恒功率调速（△/）。其缺点是转速只能成倍变化，为有级调速。/变极调速常应用于起重电葫芦和运输传送带等；△/变极调速常应用于各种机床的粗加工和精加工。
