当三相笼型异步电动机定子绕组为三角形接法且不允许直接起动时，可以采用星形-三角形（-△）减压起动方式。即起动时，电动机定子绕组接成星形联结，接入三相电源；起动结束时，电动机定子绕组换接成三角形接法运行。

（1）电路结构分析

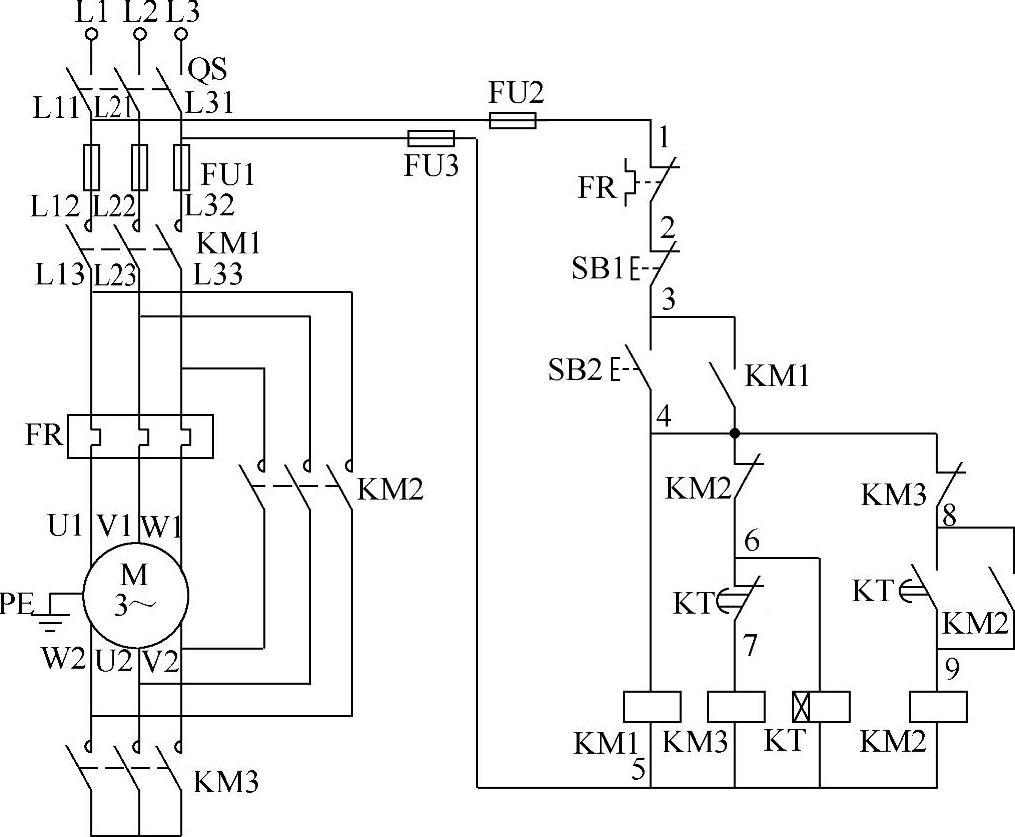

图2-15为时间继电器控制的-△减压起动电路，图中使用了三个接触器KM1、KM2、KM3和一个通电延时型的时间继电器KT，当接触器KM1、KM3主触点闭合时，电动机定子绕组成星形联结；当接触器KM1、KM2主触点闭合时，电动机定子绕组成三角形联结。由于接触器KM2和KM3分别将电动机定子绕组接成星形和三角形，故不能同时接通。

图2-15 -△减压起动控制电路（三接触器）

（2）工作原理分析

合上电源开关QS，按下起动按钮SB2，接触器KM1和KM3以及时间继电器KT的线圈均通电，且利用KM1的常开辅助触点自锁。其中，KM3的主触点闭合将电动机定子绕组接成联结，使电动机在接入三相电源的情况下进行减压起动，其互锁的常闭触点KM3（4-8）断开，切断KM2线圈回路；当时间继电器KT延时时间到后，其常闭触点KT（6-7）断开，接触器KM3线圈断电，主触点断开，电动机中性点断开；KT常开触点KT（8-9）闭合，接触器KM2线圈通电并自锁，电动机定子绕组接成三角形联结，并进入正常运行，同时KM2常闭触点KM2（4-6）断开，断开KM3、KT线圈电路，使电动机定子绕组在三角形联结下运行时，接触器KM3、时间继电器KT均处于断电状态，以减少电路故障和延长触点的使用寿命。(www.daowen.com)

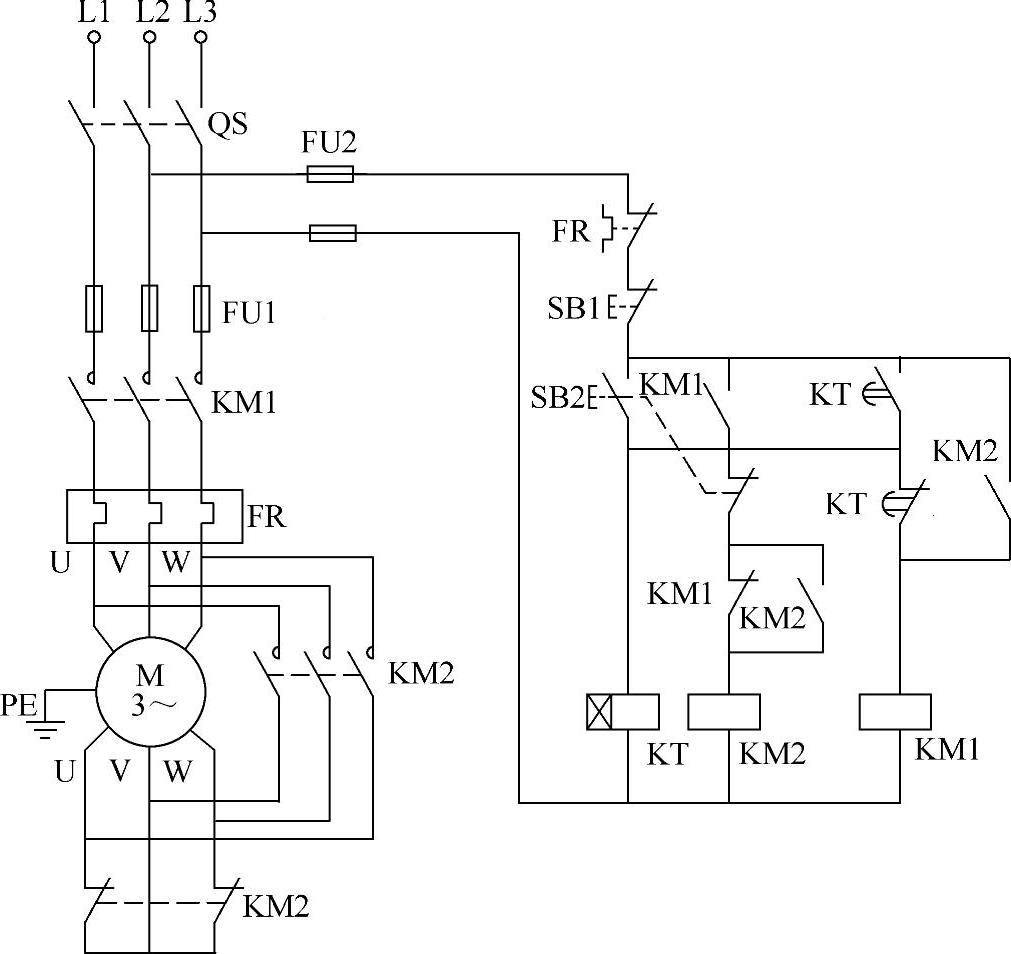

上述电路适用于较大容量的电动机减压起动，对容量较小的电动机起动，可使用图2-16所示的控制电路，用两个接触器实现-△减压起动。

图2-16 -△减压起动电路（两接触器）

本电路的主要特点如下：

1）主电路中使用了接触器KM2的常闭辅助触点；如果工作电流过大就会烧坏触点；因此这种控制电路只适用于功率较小的电动机。

2）由于该电路使用了两个接触器和一个时间继电器，因此电路简单。另外，在由星形联结转换为三角形联结时，KM2是在不带负载的情况下吸合的，这样可以延长其使用寿命。
