电动机定子串电阻减压起动，是电动机起动时在三相定子绕组中串接电阻分压，使定子绕组上的电压降低，起动后再将电阻短接，电动机即可在全压下运行。

（1）电路结构分析

定子串电阻减压起动控制电路由主电路和控制电路构成，图2-14为三相笼型异步电动机定子串电阻减压起动的控制电路。图中主电路由KM1和KM2两接触器主触点构成串电阻接线和短接电阻接线，并由控制电路按时间，实现从起动状态到正常工作状态的自动切换。电动机起动时在三相定子绕组中串接电阻，使定子绕组上的电压降低，起动结束后再将电阻短接，使电动机在额定电压下运行。

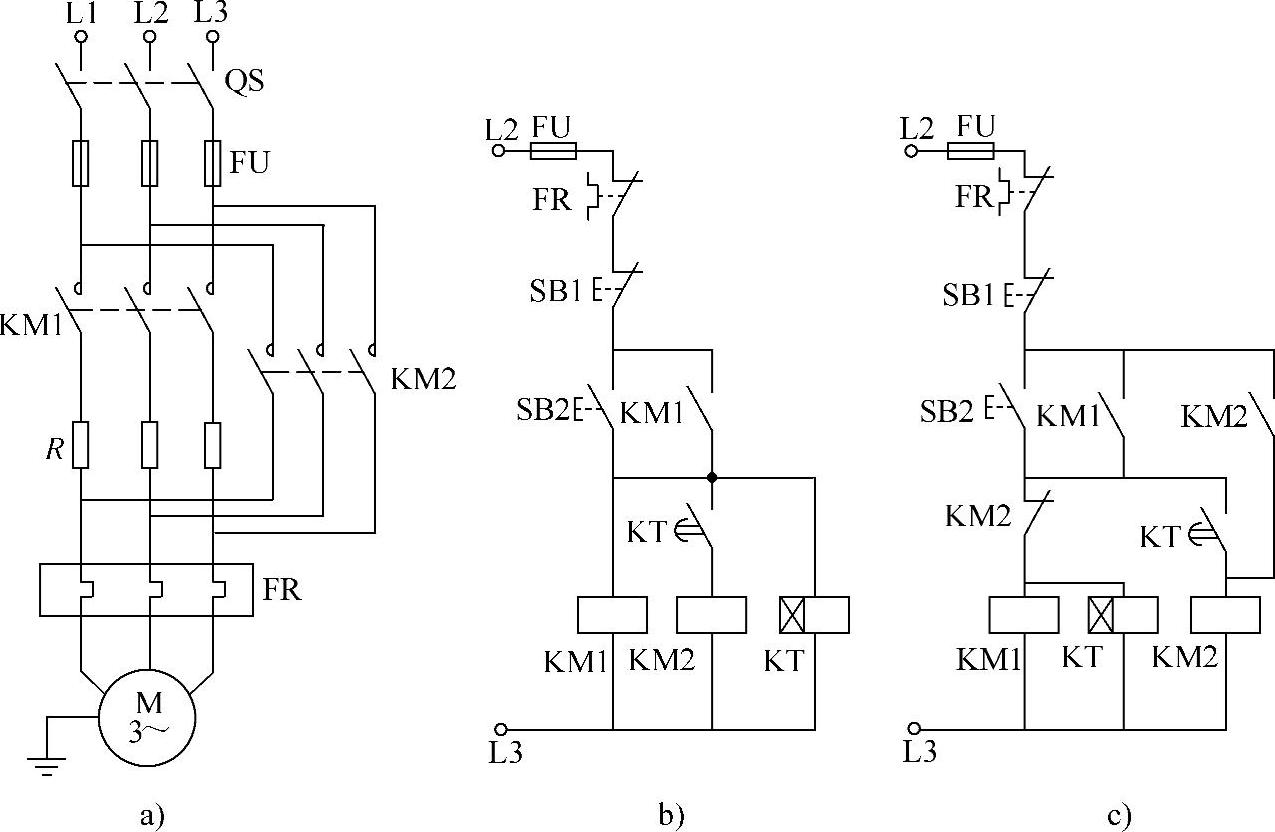

图2-14 三相笼型异步电动机定子串电阻减压起动的控制电路(www.daowen.com)

a）主电路 b）控制电路1 c）控制电路2

（2）工作原理分析

合上电源刀开关QS，按下控制电路图2-14b中的起动按钮SB2，接触器KM1通电并自锁，同时时间继电器KT通电开始计时，电动机定子绕组在串入电阻的情况下起动，当达到时间继电器KT的整定值时，其延时闭合的常开触点闭合，使接触器KM2通电吸合，KM2的三对主触点闭合，将起动电阻R短接，在额定电压下进入稳定正常运转。

图2-14b电路中KM1、KT只是在电动机起动过程中起作用，在电动机正常运行时已没有作用，但在该图中一直通电，这样不但消耗了电能，而且会增加出现故障的可能性。为此常采用如图2-14c所示的控制电路，在接触器KM1和时间继电器KT的线圈电路中串入接触器KM2的常闭触点，这样当KM2线圈通电时，其常闭触点断开，使KM1、KT线圈断电，以达到减少能量损耗，延长接触器、继电器的使用寿命和减少故障的目的。注意电路中接触器KM2要有自锁环节。
