其他控制电路设计和应用

时间:2023-07-02 理论教育 版权反馈
【摘要】:用两个接触器KM1和KM2分别控制两台电动机M1和M2,这种对电动机的起动顺序控制要求,实质上是对接触器的通电顺序控制要求,图2-12所示电路能够实现上述要求。图2-13的控制电路实现顺序起动、逆序停止控制,起动顺序与图2-12相同;停车顺序是只有先使KM2断电,KM1才能够断电。

其他控制电路设计和应用

1.电动机的两地控制电路

对于多数机床,因工作需要,为方便操作人员在机床正面和侧面均能进行操作,需要具有多地控制功能。如图2-11所示。

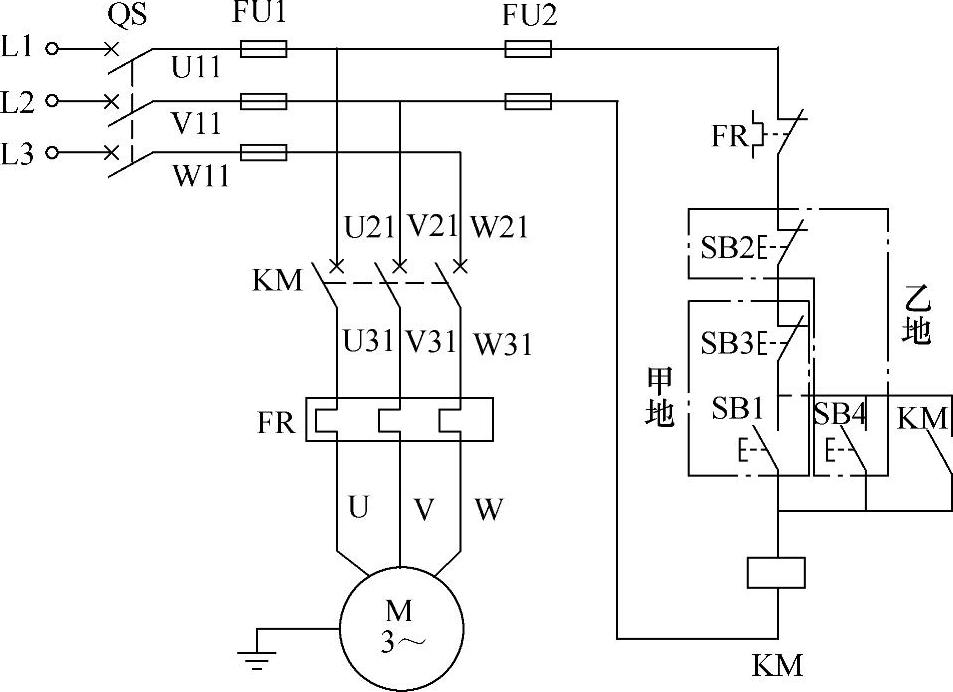

图2-11 电动机的两地控制

图中SB2、SB3为机床上正、侧面两地停止开关;SB1、SB4为电动机两地正转起动控制开关;SB4、SB2构成正面起停控制,SB1、SB3构成侧面起停控制。控制原理可自行分析。

2.顺序控制电路

在多电动机控制中,根据各电动机的作用不同,有时需要按照一定的顺序起动或者停车,才能保证操作过程的合理和工作的安全可靠。例如在车床控制电路中,要求冷却泵电动机先工作,主轴电动机才能工作,停止时刚好相反,依次完成起停。下面以两台电动机的顺序控制为例,说明其控制原理。

设有两台电动机M1和M2,要求M1起动后M2才允许起动,如果M1没起动,M2不能起动。用两个接触器KM1和KM2分别控制两台电动机M1和M2,这种对电动机的起动顺序控制要求,实质上是对接触器的通电顺序控制要求,图2-12所示电路能够实现上述要求。(www.daowen.com)

在图2-12控制电路中,KM1的常开辅助触点串接在KM2的线圈控制电路中,这样就保证了只有KM1通电后,KM2才能通电,即M1起动后,M2才允许起动的控制要求。该电路对停车的要求是,允许M2单独停车,但如果M1停车,则M2同时也会停车。

图2-13的控制电路实现顺序起动、逆序停止控制,起动顺序与图2-12相同;停车顺序是只有先使KM2断电,KM1才能够断电。


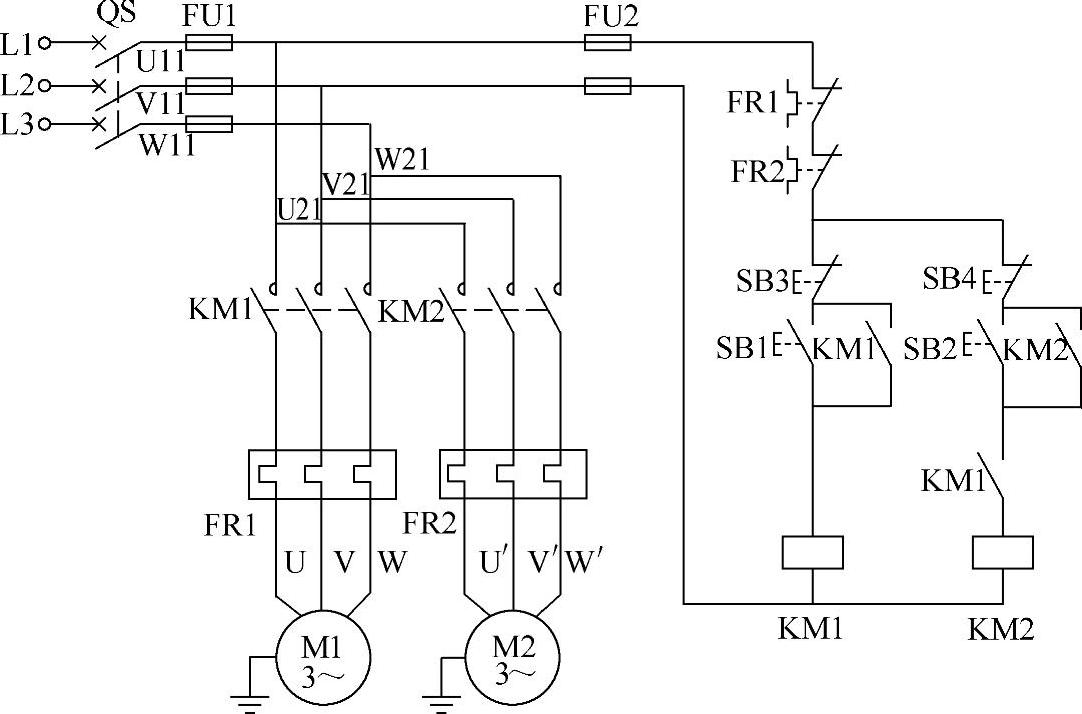

图2-12 顺序起动、停止控制电路

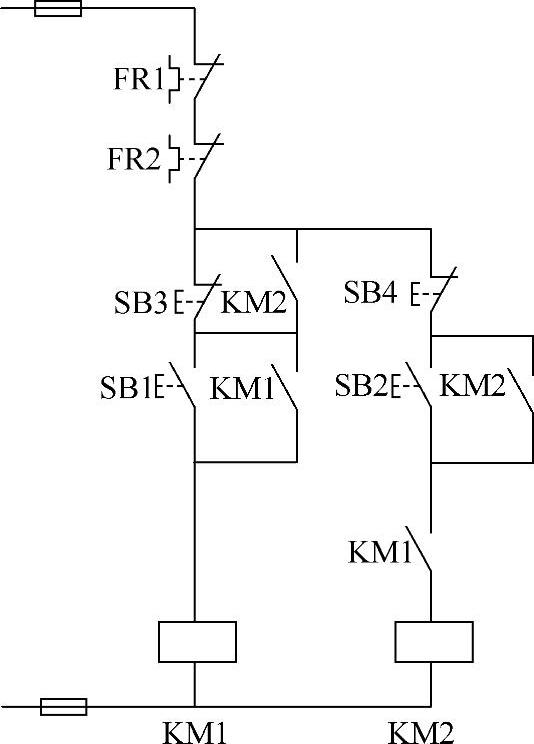

图2-13 顺序起动、逆序停止控制电路
