1.图形符号

图形符号是用于表示电气图中的电气设备、装置、元器件的一种图形和符号，是电气制图中不可缺少的要素。图形符号通常由一般符号、符号要素和限定符号等组成。

电气图形符号的国家标准是GB/T 4728—2005《电气简图用图形符号》，这个标准是根据IEC国际标准制定的。该标准给出了大量常用的电气图形符号，表示产品特征。通常用比较简单的电器作为一般符号。对于一些组合电器，不必考虑其内部细节时可用方框符号表示，如整流器、逆变器和滤波器等。

国家标准GB/T 4728—2005的一个显著特点是图形符号可以根据需要进行组合，该标准中除了提供了大量的一般符号之外，还提供了大量的限定符号和符号要素，限定符号和符号要素不能单独使用，它相当于一般符号的配件。将某些限定符号或符号要素与一般符号进行组合就可组成各种电气图形符号，如图2-1所示。

2.文字符号

文字符号适用于电气技术领域中文件的编制，也可表示在电气设备、装置和元器件上或其近旁，以标明电气设备、装置和元器件的名称、功能和特征。

电器的文字符号目前执行国家标准GB/T 5094—2002《工业系统装置与设备以及工业产品结构原则与参照代号》和GB/T 7159—1987《电气技术中的文字符号制订通则》。这两个标准都是根据IEC国际标准制定的。

《电气技术中的文字符号制订通则》中将所有的电气设备、装置和元器件分成23个大类，每个大类用一个大写字母表示。文字符号分为基本文字符号和辅助文字符号两种。

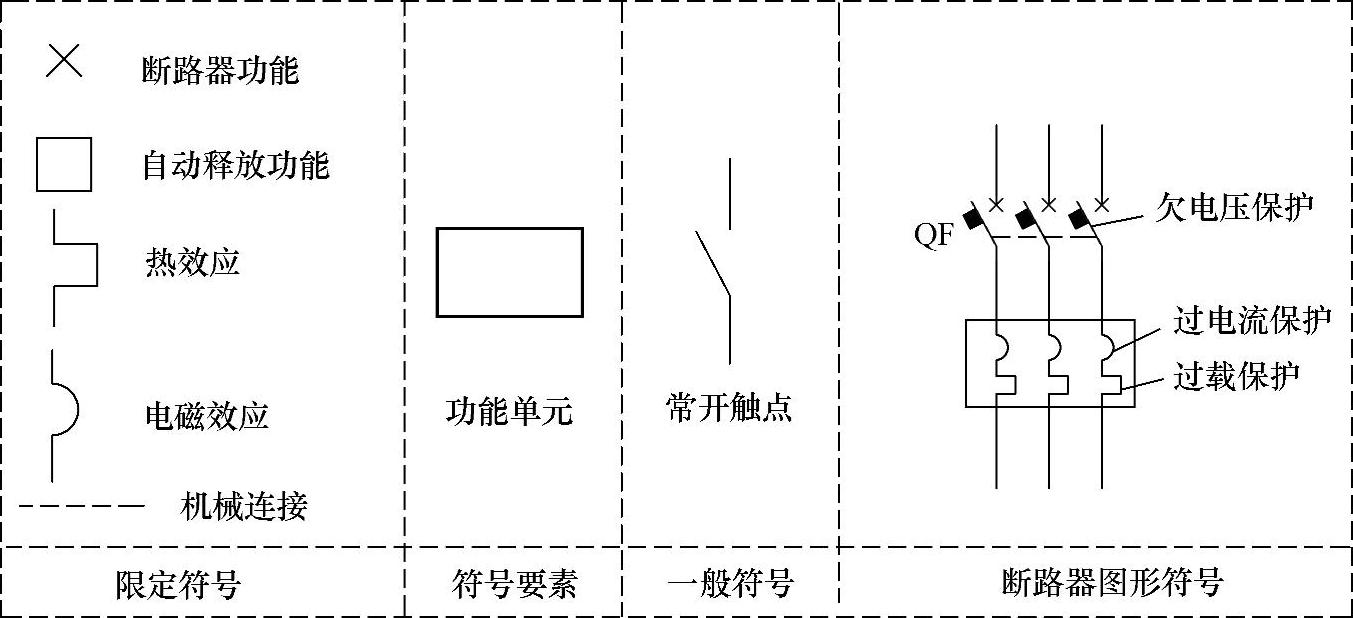

图2-1 断路器图形符号的组成

基本文字符号分为单字母符号和双字母符号两种，单字母符号应优先采用，每个单字母符号表示一个电器大类，如C表示电容器类、R表示电阻器类等。(www.daowen.com)

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分，例如G表示电源大类，GB表示蓄电池；S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号用来进一步表示电器的名称、功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器、接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机，辅助文字符号可以单独使用。

3.常用电气图形符号和文字符号

常用的电气图形符号和文字符号如表2-1所示。

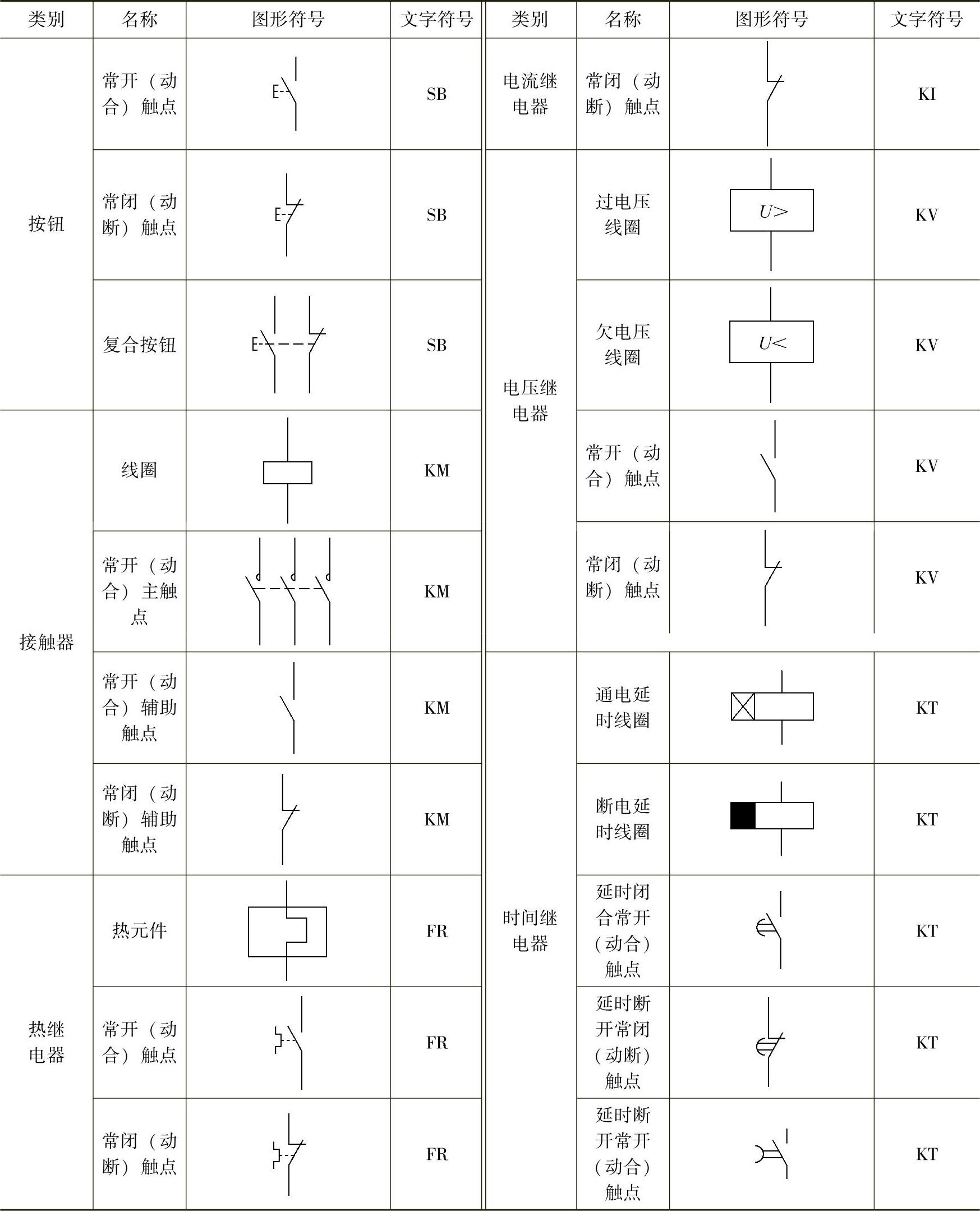

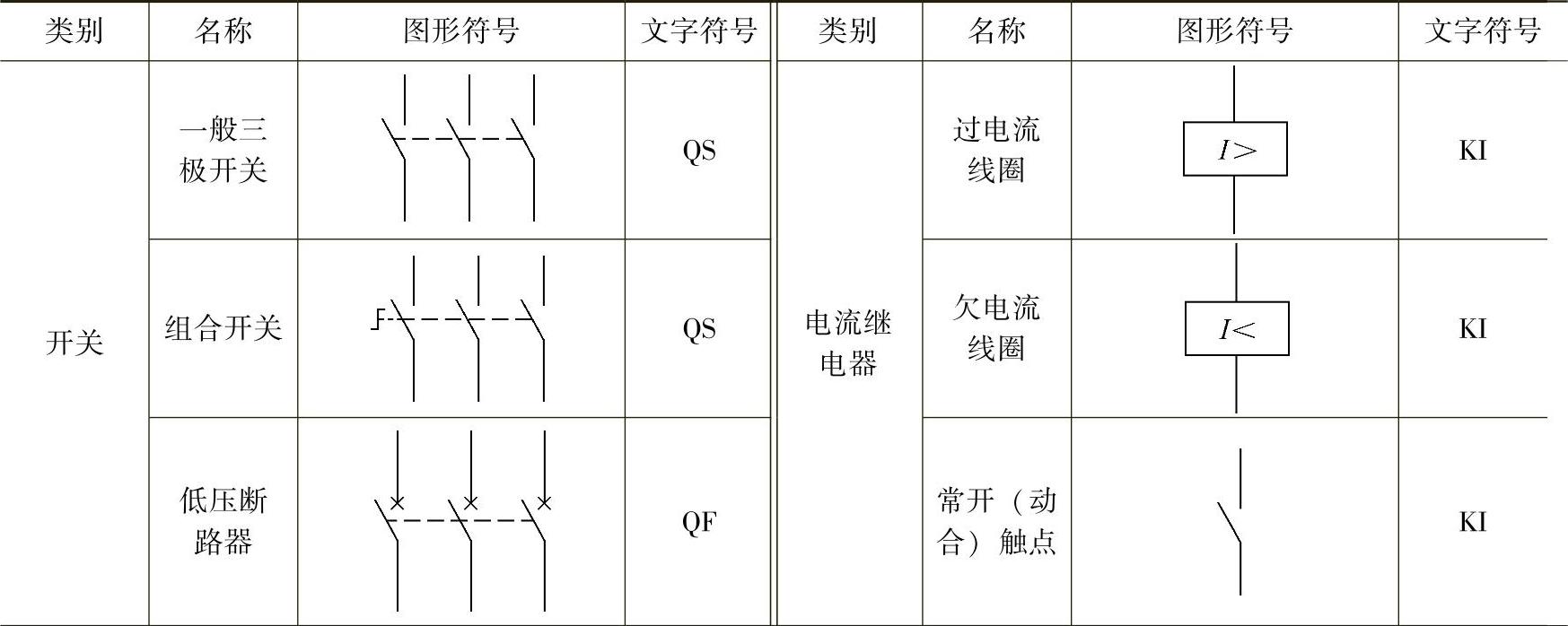

表2-1 常用的电气图形符号和文字符号

（续）
