控制按钮是一种手动且一般可以自动复位的电器，通常用来接通或断开小电流控制电路。它不直接控制主电路的通断，而是在交流50Hz或60Hz，电压500V及以下或直流电压440V及以下的控制电路中发出短时操作信号，去控制接触器和继电器，再由它们去控制主电路的一种主令电器。

1.控制按钮的结构与原理

按钮主要由按钮帽、复位弹簧、常闭触点、常开触点、支柱连杆及外壳等部分组成。控制按钮的外形与结构如图1-33所示。

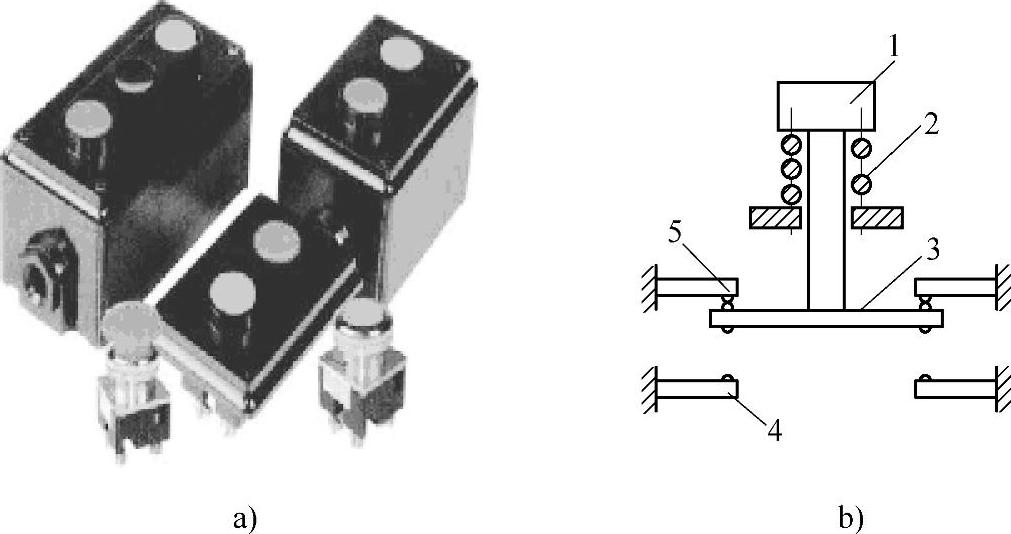

图1-33 控制按钮的外形与结构示意图

a）外形 b）结构

1—按钮帽 2—复位弹簧 3—桥式动触点 4—常开触点 5—常闭触点

在图1-33中，当用手指按下按钮帽1时，复位弹簧2被压缩，同时桥式动触点3由于机械动作先与静触点5断开，再与另一对静触点4接通；而当手松开时，按钮帽1在复位弹簧2的作用下，恢复到未受手压的原始状态，此时桥式动触点3又与静触点4断开，然后与静触点5接通。

2.控制按钮的结构形式

控制按钮的结构形式有多种，适用于不同的场合：紧急式控制按钮用来进行紧急操作，按钮上装有蘑菇形钮帽；指示灯式控制按钮用作信号显示，在透明的按钮盒内装有信号灯；钥匙式控制按钮为了安全，需用钥匙插入方可旋转操作等。(www.daowen.com)

为了区分各个按钮的作用，避免误操作，通常将按钮帽做成不同颜色，一般有红、绿、黑、黄、蓝和白等，且以红色表示停止按钮，绿色表示起动按钮。

控制按钮的文字符号为SB，图形符号如图1-34所示。

3.按钮的选用

1）根据使用场合和具体用途的不同要求，按照电器产品选用手册来选用不同型号和规格的按钮。

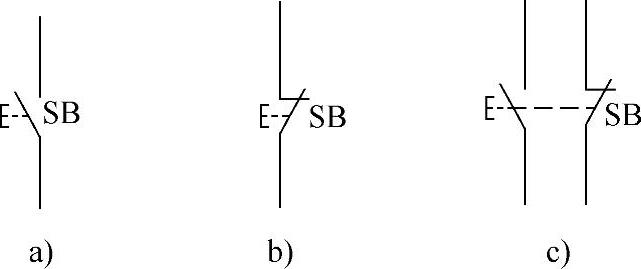

图1-34 控制按钮的图形符号

a）常开触点 b）常闭触点 c）复式触点

2）根据控制系统的设计方案对工作状态指示和工作情况要求合理选用按钮或指示灯的颜色，如起动按钮选用绿色，停止按钮选用红色等。

3）根据控制回路的需要选用按钮的数量，如单联钮、双联钮和三联钮等。
