1.交流接触器的结构

交流接触器主要由电磁机构、触点系统、灭弧装置及辅助部件构成。图1-13为CJ20型交流接触器的外形与结构示意图。

（1）电磁机构

电磁机构是由线圈、静铁心、衔铁（动铁心）等组成。线圈通电时产生磁场，衔铁被静铁心吸引，带动触点动作，使控制电路接通或分断。为了限制涡流的影响，动、静铁心采用E形硅钢片叠压铆接而成。衔铁被吸合时会发生振动，为了克服这一缺点，可在衔铁的铁心端面上嵌入一只铜环（一般称其为短路环）。

（2）触点系统

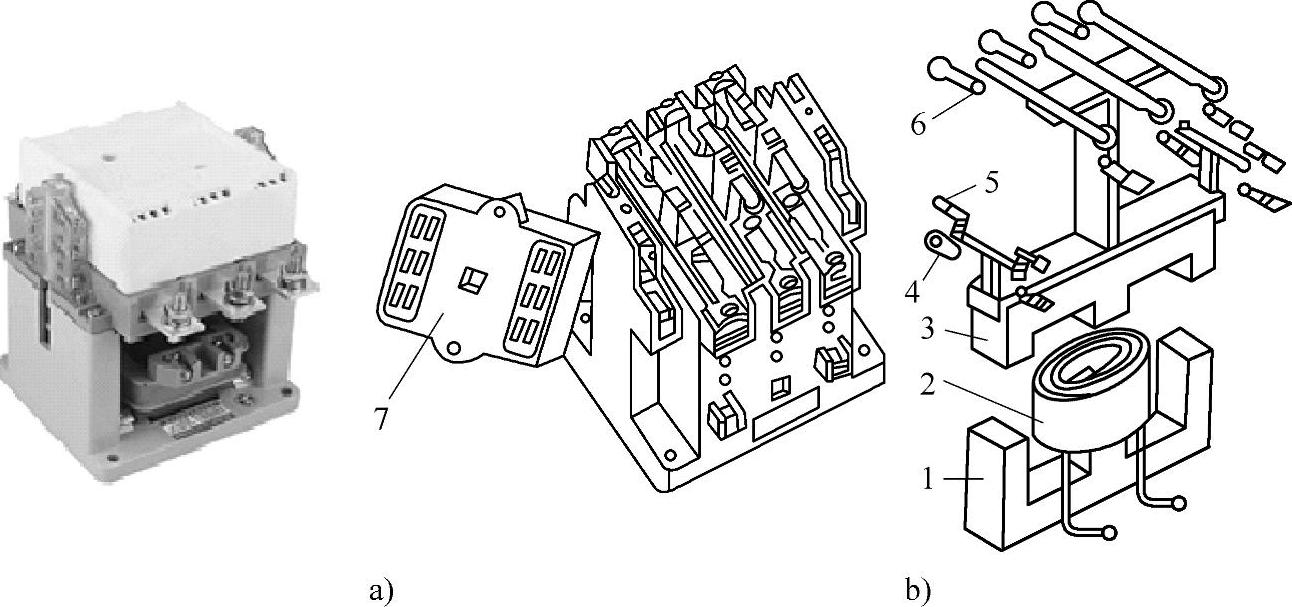

图1-13 交流接触器外形与结构示意图

a）外形 b）结构

1—静铁心 2—线圈 3—衔铁 4—常开辅助触点 5—常闭辅助触点 6—主触点 7—灭弧罩

触点是接触器的执行元件，用来接通和断开电路。接触器触点系统包括主触点和辅助触点。触点有常开和常闭之分，交流接触器有3对主触点，通常为常开触点，辅助触点4对，常开、常闭触点各两对。主触点用于接通和分断主电路，能允许通过较大的电流；辅助触点用于控制电路，只允许小电流通过。

（3）灭弧装置

交流接触器在分断大电流电路时，在动、静触点之间会产生较大的电弧，这不仅会烧坏触点，延长电路分断时间，严重时还会造成相间短路，所以在20A以上的接触器上均装有陶瓷及复合材料制成的灭弧罩，以迅速切断触点分断时所产生的电弧。

（4）辅助部件

交流接触器的辅助部件有底座、反力弹簧、缓冲弹簧、触点压力弹簧、传动机构和接线柱等。反力弹簧的作用是当吸引线圈断电时，使主触点和常开辅助触点迅速断开；缓冲弹簧的作用是缓冲衔铁在吸合时对静铁心和外壳的冲击力；触点压力弹簧的作用是增加动、静触点之间的压力，增大接触面积以降低接触电阻，避免触点由于接触不良而过热灼伤，并有减振作用。(www.daowen.com)

2.交流接触器的工作原理

当线圈通电后，线圈内有交流电流通过，产生很强的磁场，使静铁心被磁化，产生大于反力弹簧弹力的电磁力，将衔铁吸合。一方面，衔铁的移动带动了固定在衔铁上的传动杆的移动，从而使固定在传动杆上的动触桥的动触点分别与对应的静触点闭合，接通主电路；另一方面，常闭辅助触点首先断开，然后常开辅助触点闭合。当线圈断电或外加电压过低时，在反力弹簧的作用下衔铁释放，常开主触点断开，切断主电路；常开辅助触点先断开，随后常闭辅助触点恢复闭合。

3.交流接触器的型号及符号

交流接触器的型号含义如图1-14所示，交流接触器在电路中的文字符号为KM，图形符号如图1-15所示。

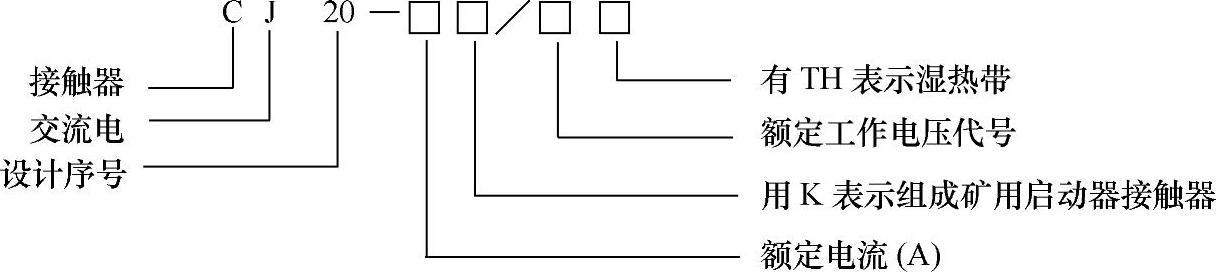

图1-14 交流接触器的型号

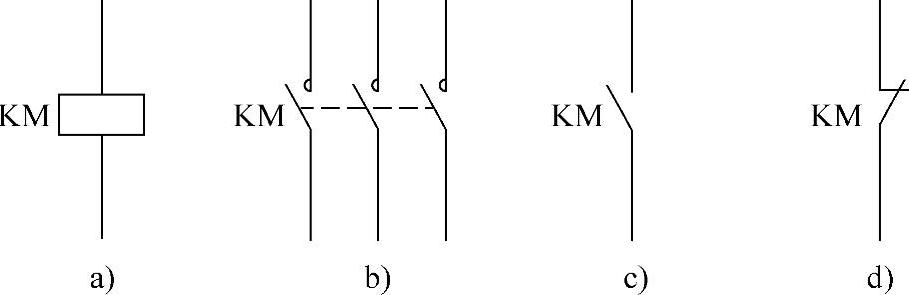

图1-15 接触器图形符号

a）线圈 b）主触点 c）常开辅助触点 d）常闭辅助触点

4.直流接触器

直流接触器主要用来远距离接通与分断直流电路或较频繁控制直流电动机起动、停止、反转及反接制动。

如CZ0系列直流接触器适用于额定电压至440V，额定电流至600A的直流电路中，CZ18系列直流接触器适用于额定电压至440V额定电流至1600A的直流电路中。

直流接触器的结构和工作原理与交流接触器类似。在结构上也是由电磁系统、触头系统和灭弧装置等部分组成。只不过铁心的结构、线圈形状、触点形状和数量、灭弧方式以及吸力特性和故障形式等方面有所不同而已。
