低压断路器又称为自动空气开关，它集控制与保护功能于一体，相当于刀开关、熔断器、热继电器和欠电压继电器的组合，用于不频繁接通和断开的电路，以及控制电动机的运行。当电路中发生严重过载、短路及失电压等故障时，能自动切断故障电路，有效地保护电气设备。断路器具有操作安全，使用方便，工作可靠，动作值可调，分断能力较高，兼顾多种保护，动作后不需要更换组件等优点，因此得到广泛应用。

1.低压断路器的类型

断路器的种类很多，按低压断路器的结构可分为塑壳式低压断路器（装置式）和框架式低压断路器（万能式）两大类。

框架式断路器：绝缘衬底的框架结构底座将所有的构件组装在一起，用于配电电网的保护。主要型号有DW10和DW15系列。

塑壳式断路器：用模压绝缘材料制成的封闭型外壳将所有的构件组装在一起，用作配电电网的保护和电动机、照明电路、电热器等控制开关。主要型号有DZ5、DZ10、DZ20等系列。

几种常见的低压断路器外形如图1-10所示。

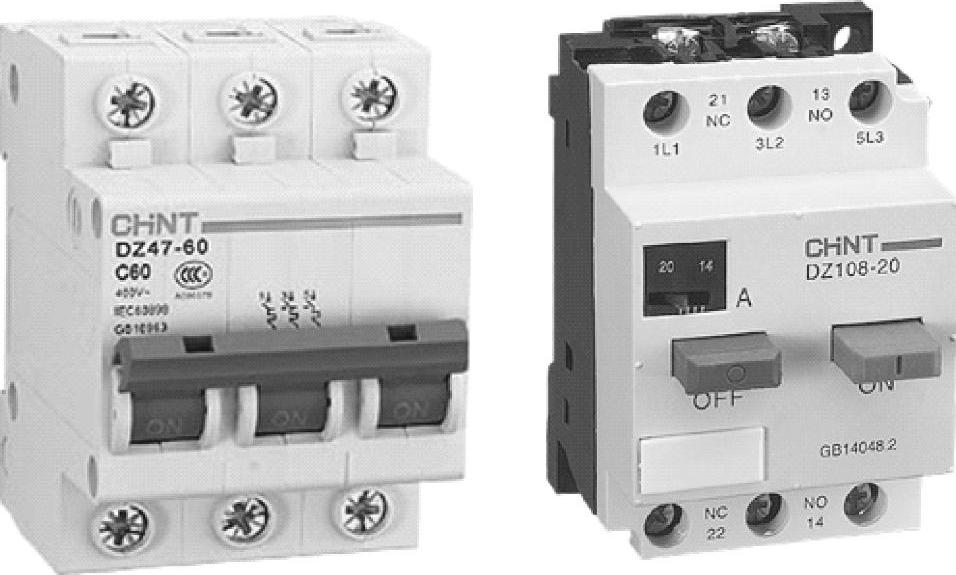

图1-10 常见低压断路器的外形

2.低压断路器的结构

低压断路器主要由触点、操作机构、脱扣器和灭弧装置等组成。操作机构有直接手柄操作、杠杆操作、电磁铁操作和电动机驱动4种。脱扣器又分电磁脱扣器、热脱扣器、复式脱扣器、欠电压脱扣器和分励脱扣器5种。图1-11为低压断路器的工作原理图。

3.断路器的工作原理

断路器的工作原理如图1-11所示。图中断路器处于闭合状态，三个主触点串联在被控制的三相主电路中，按下按钮1时，固定在传动杆3上的动触点与静触点闭合，并由锁扣锁住传动杆，使动、静触点保持闭合，开关处于接通状态。在正常工作中，各脱扣器均不动作，而当电路发生过载、短路和欠电压等故障时，分别通过各自的脱扣器使锁扣被顶杆顶开，动触点与静触点断开，实现保护作用。

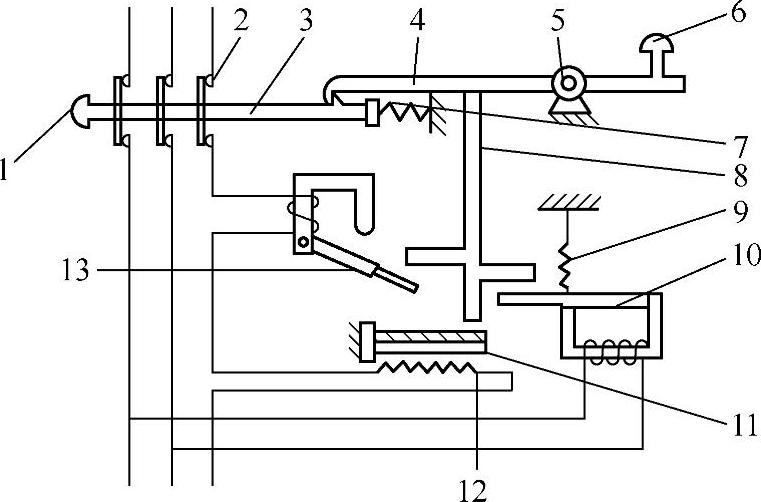

图1-11 低压断路器的工作原理图

1—按钮 2—触点 3—传动杆 4—锁扣 5—轴 6—分断按钮 7—分闸弹簧 8—顶杆 9—拉力弹簧 10—欠电压/失电压脱扣器 11—双金属片 12—过载脱扣器 13—短路电流脱扣器

1）过载保护。

当电路发生过载时，过载电流流过热元件产生一定的热量，使过载脱扣器的双金属片受热向上弯曲，通过顶杆推动锁扣脱开，在分闸弹簧的推动下，动、静触点分开，从而切断电路，使用电设备不致因过载而烧毁。

2）短路保护。

当电路发生短路故障时，短路电流流过短路电流脱扣器，使短路电流脱扣器产生足够大的吸力将衔铁吸合，通过顶杆推动锁扣分开，从而切断电路，实现短路保护。

3）欠电压/失电压保护。(www.daowen.com)

当电路电压正常时，欠电压/失电压脱扣器的衔铁被吸合，衔铁与顶杆脱离，断路器的主触点保持闭合；当电路电压消失或下降到某一数值时，欠电压/失电压脱扣器的吸力消失或减小到不足克服拉力弹簧的拉力时，衔铁在拉力弹簧的作用下撞击杠杆，将搭扣顶开，使触点分断。由此可看出，欠电压/失电压脱扣器电路无电压或电压过低时，不能接通电路。

4.低压断路器型号及符号

低压断路器型号及含义如图1-12a所示，低压断路器的文字符号为QF，其图形符号如图1-12b所示。

5.低压断路器的选用及注意事项

（1）低压断路器的选用

选用低压断路器时主要应考虑其技术参数。低压断路器的主要技术参数有额定电压、额定电流、极数、脱扣器类型、整定电流范围、分断能力和动作时间等。选用时应注意以下几点：

①低压断路器的额定电压和额定电流应大于或等于电路中设备的正常工作电压和工作电流；

②低压断路器的极限通断能力应大于或等于电路的最大短路电流；

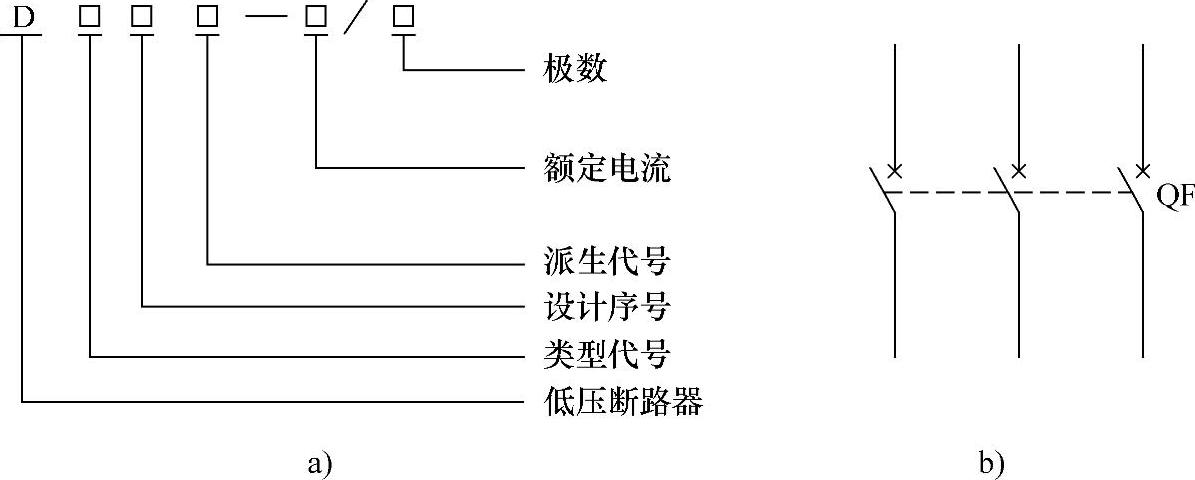

图1-12 低压断路器型号和图形符号

a）型号及含义 b）图形符号

③欠电压脱扣器的额定电压等于电路的额定电压；

④过电流脱扣器的额定电流大于或等于电路的最大负载电流。

（2）低压断路器的使用注意事项

①使用时应保证灭弧罩完好无损，严禁无灭弧罩使用或使用破损灭弧罩；

②低压断路器用作电源开关或电动机控制开关时，应在电源进线侧加装刀开关等，以形成明显的断开点；

③如果分断的是短路电流，应及时检查触点系统，若有电灼烧痕应及时修理或更换；

④低压断路器上的积灰应定期清除，并定期检查各脱扣器的动作值，给操作机构加合适的润滑剂；

⑤断路器的整定电流分为过载和短路两种，运行时应定期校核整定电流值。
