刀开关又称为隔离开关，它是手动控制电器中最简单，使用较广泛的一种低压电器。主要用作隔离电源，分断负载，也可用于不频繁地接通和分断容量不大的低压电路或直接起动小容量电动机。若在刀开关上安装熔体或熔断器，可组成既有通断电路又有保护作用的负荷开关。常用的负荷开关有开启式和封闭式两种类型。

1.开启式负荷开关

（1）开启式负荷开关的结构

开启式负荷开关又称开启式开关熔断器组，俗称为胶盖瓷底刀开关，由于它结构简单，价格便宜，使用维修方便，广泛应用在电气照明、电动机控制等电路中。

开启式负荷开关由刀开关和熔断器组合而成。瓷底板上装有进线座、静触点、熔体、出线座及刀片式动触点，工作部分用胶木盖罩住，以防电弧灼伤人手。图1-4所示为常用的HK系列开启式负荷开关的外形结构。

图1-4 HK系列开启式负荷开关的结构示意图

a）外形 b）内部结构

（2）开启式负荷开关的型号及符号

开启式负荷开关的文字符号为QS，型号和图形符号如图1-5所示。

（3）开启式负荷开关的选用与注意事项

1）开启式负荷开关的选用。

①按负载电流选择：选择时，应根据控制对象的类型和功率，计算出相应的负载电流，然后选择相应额定电流的刀开关。此额定电流一般应等于或大于所分断电路中各个负载电流的总和。对于电动机负载，应考虑其起动电流，所以应选额定电流大一级的刀开关。若考虑电路可能出现的短路电流，还应选用额定电流更大一级的刀开关。

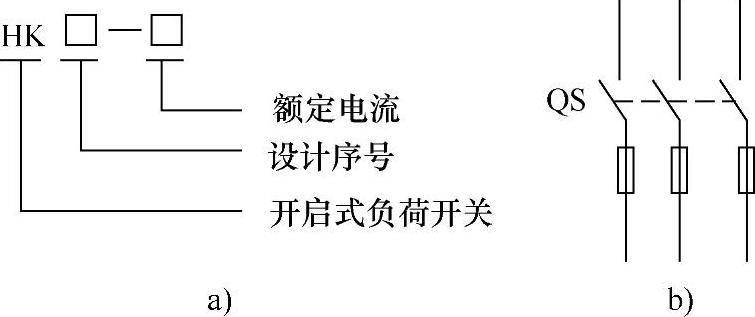

图1-5 开启式负荷开关的型号及图形符号

a）型号 b）图形符号

②按用途和安装位置选择：选用刀开关时，还要根据刀开关的用途和安装位置选用合适的型号和操作方式。同时根据刀开关的作用和装置的安装形式来选用是否带灭弧装置，及选用是正面、背面，还是侧面操作形式。

2）开启式负荷开关使用注意事项。

①安装时应将开启式负荷开关垂直安装在控制柜的开关板上，且合闸状态时手柄向上，不允许倒装或平装，以防止发生误合闸事故。

②电源进线应接在静触头一边的进线端，用电设备应接在动触头一边的出线端。当开启式负荷开关控制照明和电热负载时，须安装熔断器作短路和过载保护。在刀开关断开时，闸刀和熔丝均不得通电，以确保更换熔丝时的安全。(www.daowen.com)

③当开启式负荷开关用作电动机的控制开关时，应将开关的熔体部分用铜导线直连，并在出线端加装熔断器作短路保护。在更换熔体时务必把闸刀断开；在分闸和合闸操作时，为避免出现电弧，动作应果断迅速。

2.封闭式负荷开关

封闭式负荷开关又称封闭式开关熔断器组，俗称为铁壳开关，主要用于手动不频繁地接通和断开带负载的电路，也可用于控制15kW以下的交流电动机的不频繁直接起动和停止。

（1）封闭式负荷开关的结构

封闭式负荷开关主要由刀开关、熔断器、操作机构和外壳组成。图1-6所示为HH4型封闭式负荷开关的结构。

封闭式负荷开关在操作机构上有两个优点：一是采用了弹簧储能分合闸，有利于迅速熄灭电弧，从而提高开关的通断能力；二是设有联锁装置，以保证开关在合闸状态下开关盖不能开启，而当开关盖开启时又不能合闸，确保操作安全。

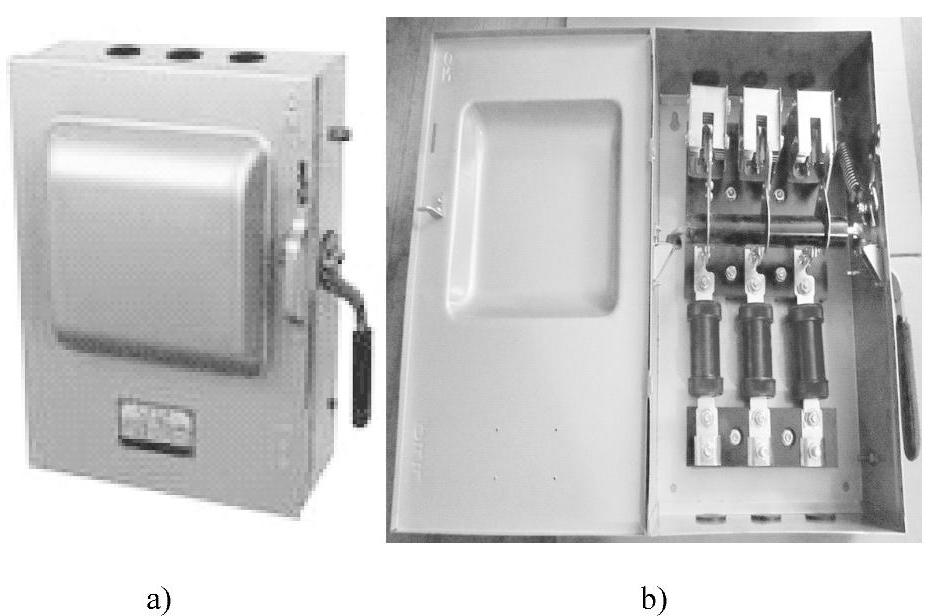

图1-6 封闭式负荷开关的结构示意图

a）外形 b）内部结构

（2）封闭式负荷开关的型号及符号

封闭式负荷开关的文字符号和图形符号与开启式负荷开关相同，其型号如图1-7所示。

（3）封闭式负荷开关的选用及注意事项

1）封闭式负荷开关的选用。

在选用封闭式负荷开关时，应使其额定电压大于或等于电路的额定电压，其额定电流大于或等于电路的额定电流。对于电热器和照明电路，可根据额定电流选择；对于电动机，封闭式负荷开关的额定电流可选电动机额定电流的1.5倍。

图1-7 封闭式负荷开关的型号

2）使用封闭式负荷开关的注意事项。

封闭式负荷开关在使用中应注意开关的金属外壳须可靠接地或接零，防止因意外漏电而发生触电事故，接线时应将电源线接在夹座的接线端上，负载接在熔断器一端。

封闭式负荷开关不允许随意放在地上，也不允许面向开关进行操作，以免在开关无法切断短路电流的情况下，铁壳爆炸飞出伤人。
