动力学模型优化

图4-1中的砂轮被视为一个质量弹簧振子,具有质量mg(kg)、刚度kg(N·m-1)、阻尼cg(N·s·m-1)和半径rg(m)。此外,被加工的工件则当作一个两端由尾架简支的Euler-Bernoulli梁,它具有质量密度ρ(kg·m-3)、杨氏模量E(N·m-2)、阻尼Cw(N·s·m-1)和半径rw(m)。砂轮和工件之间的相互作用则用磨削力Fg(N·s·m-2)的模型来描述,如前面所述,这里的磨削力也受到了再生效应的影响。

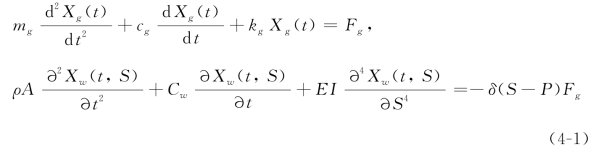

基于上面的描述,图4-1中的往复式磨削过程的动力学模型应该由下面的控制方程所描述:

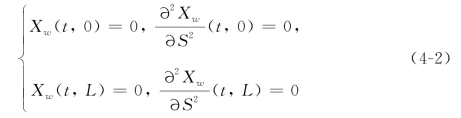

式中,。考虑到砂轮和工件的接触,公式(2-1)中的Dirac Delta函数δ(S-P)代表它们的接触位置。考虑到工件两端被简支于两个尾架之间,其边界条件应为

(www.daowen.com)

与第2、3章不同,暂时不关注工件自身的几何非线性,转而考虑磨削力Fg内在的非线性效应。为了更加贴近实际,采用Werner[170]所提出的磨削力模型,且附带考虑了工件与砂轮失去接触的情况,此时Fg可以写作

式中,W(m)为砂轮的宽度;K(N·m-2)为砂轮和工件的接触刚度;C 为一个代表砂轮上切削刃分布情况的无量纲参数;Deq为等效直径,Deq=;ν∈(0,1)和μ∈(0.5,1)为两个需要通过实验确定的无量纲参数;Dg(m)代表实时的磨削深度,砂轮和工件接触时该磨削力由第一条方程描述,而它们失去接触(Dg≤0)以后则没有磨削力产生。

为了计算由公式(4-3)所描述的磨削力,应该先找出实时的磨削宽度W 和深度Dg
