任务描述

图4-1所示为低压配电柜示意图，试分析并熟知低压配电室在电力系统中的地位和作用。

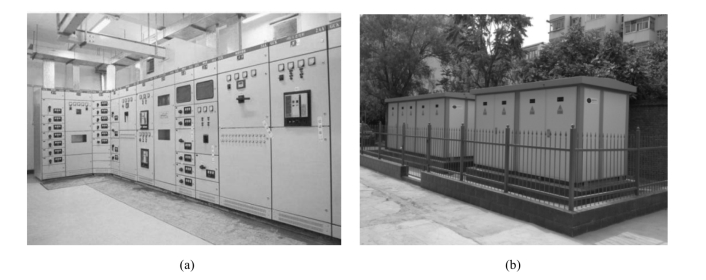

图4-1　低压配电柜示意图

（a）室内式；（b）室外式

任务分析

本任务主要是了解低压配电室，掌握低压配电室的具体结构和布置要求；能了解低压配电室内主要包含的电气设备。

知识学习

4.1.1 低压配电室的具体布置和结构要求

（1）根据低压开关的形式、外形尺寸、台数、靠墙还是离墙安装及操作维护通道宽度等因素确定低压配电室的布置方案，安装要求可参看《全国通用建筑标准设计·电气装置标准图集·变配电站常用设备构件安装》。

（2）低压配电屏布置在低压配电室内，必须保证各种通道的最小宽度，如低压配电室兼作值班室时，则放置值班人员工作桌的一面或一端，屏的正面或侧面离墙不得小于3 m。

（3）低压配电屏的排列位置，要便于变压器的低压出线，其出线一般采用LMY型硬铝母线，近年也有采用封闭式母线的设计方案。

（4）低压电容器柜装设在低压配电室时，电容器柜可与低压屏并列。(www.daowen.com)

（5）低压屏下面应设电缆沟，电缆沟应采取防水措施。

（6）低压配电室应有门直通值班室，朝值班室开或双向开启。

（7）低压配电室长度在7 m以上时，应设两个出口，并应尽量布置在低压配电室的两端。

（8）有人值班的低压配电室应尽量采用自然采光。寒冷地区应设采暖装置；炎热地区应采取隔热、通风等措施。

（9）低压配电室屋顶承重构件的耐火等级不应低于2级，其他部分不应低于3级。

4.1.2 低压配电室的作用

低压配电室的作用是分配低压电能，包括功率因数调整、电压调整、电能计量等。其包括进线断路器、出线断路器、联系断路器、母线以及其他低压元件，如变频器、软启动器、接触器、各种保护设备、电流互感器、仪表。

低压配电室指的是10 kV或35 kV站用变出线的400 V配电室。低压配电室是带有低压负荷的室内配电场所，主要为低压用户配送电能，设有中压进线（可有少量出线）、配电变压器和低压配电装置。

任务检查

按表4-1对任务完成情况进行检查记录。

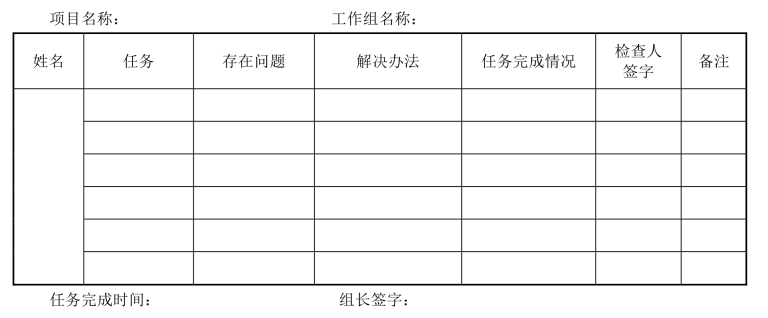

表4-1　任务完成情况检查记录表
