线性电容是一个两端储能元件，它的特征是用两端电压u与其电荷q的函数或库伏特性表示的。若一个电容元件的库伏特性不是一条通过q～u平面坐标原点的直线，这种电容元件称为非线性电容。非线性电容的电路符号和q～u特性曲线如图11-6所示。

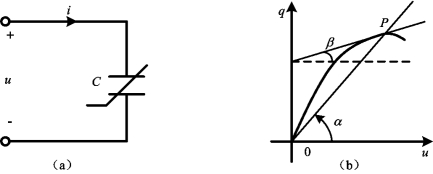

图11-6　非线性电容及特性曲线

（a）电路符号；（b）特性曲线

根据非线性电容的库伏特性曲线，非线性电容也可分为四种类型：压控电容、荷控电容、单调电容和多值电容。

若一个非线性电容元件的电荷、电压关系可表示为

q=f（u）

即电荷是电压的单值函数，则此电容称为电压控制的电容，简称压控电容。

若一个非线性电容元件的电荷电压关系可表示为

u=h（q）(www.daowen.com)

图11-7　MOS电容器的特性曲线

即电压是电荷的单值函数，则此电容称为电荷控制的电容，简称荷控电容。

若一个非线性电容元件的库伏特性在q～u平面上是单调增长或单调下降的，也就说是电压和电荷是单调函数，即可表达成q=f（u），也可表达成u=h（q），则这种电容称单调电容。如金属氧化物半导体（MOS）电容器的模型就是一种典型的单调型电容，其q～u曲线如图11-7所示，可见，它既是电压u的单值函数，也是电流i的单值函数。

以铁电物质为介质的电容器是多值电容的典型例子，它的库伏特性呈现滞回现象。

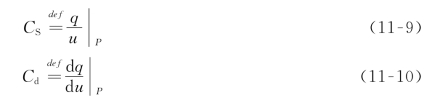

为了计算上的需要，有时引用静态电容CS和动态电容Cd的概念，电容库伏特性任一工作点P的静态电容和动态电容的定义分别为：

显然，图11-6所示的非线性电容库伏特性曲线P的静态电容CS正比于tanα，P的动态电容Cd正比于tanβ。静态电容CS和动态电容Cd一般也都是q和u的函数。

当电荷是电压的单值函数时，非线性电容的电压和电流之间的关系为
