晶体管是一个三端元件，可以构成一个二端口电路。晶体管连接的方式有共射极连接、共集电极连接和共基极连接等三种基本方式，本节仅讨论共射极连接，并将用混合参数来表达共射极晶体管放大器的电压增益、电流增益、输入阻抗和输出阻抗等特性。

图10-41（a）所示的是一个共射极晶体管放大电路，在第一章中作为受控电源例子，我们讨论了晶体管的H参数等效，得到如图10-41（b）所示的H参数等效电路。晶体管的H参数有其专用的含义：其下标的第一个字母与一般H参数的关系是

hi=h11， hr=h12， hf=h21， ho=h22

图10-41　晶体管及其H参数等效电路

其中，下标i，r，f，o分别表示输入、反向、前向和输出的意思；晶体管H参数下标的第二个字母表示晶体管连接的方式，如e表示共射极连接，c表示共集电极连接，b表示共基极连接。共射极晶体管放大器的四个H参数是：

hie=基极输入阻抗，hre=反向电压反馈率，hfe=基极—集电极电流增益，hoe=输出导纳

上述参数的计算或测量方法与一般的H参数相同。共射极晶体管放大器的四个H参数的典型值为hie=6kΩ、hre=1.5×10-4、hfe=200和hoe=8μS。这些值是在某些特定条件下，所得到的表示晶体管交流特性的量。

图10-41（b）所示的共射极放大器的等效混合参数为

若在图10-41（b）所示的共射极放大器接上一个电压为、内阻为RS的交流电源和电阻为RL的负载，如图10-41（c）所示，就构成了一个二端口电路，它能作为大网络的一个组成部分。

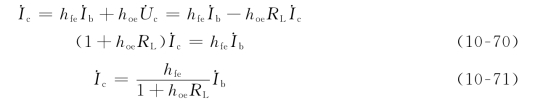

由图10-41（c）知：代入式（10-69b）中有

由此，得到放大器的电流增益为

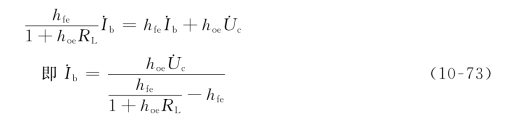

将式（10-71）代入式（10-69b）可得

将式（10-73）代入式（10-69a），整理得(www.daowen.com)

所以，放大器的电压增益为

以代入式（10-69a）有

所以，放大器的输入阻抗为

放大器的输出阻抗就是输出端的戴维南等效电阻，短路电压源并在输出端加上一个电压为的电压源，则得图10-41（d）所示的电路，则输出阻抗为

由图10-41（d）所示的电路可知，对于输入回路，有

对于输出回路有

联立上述两式，可得

所以输出阻抗为
