二端口电路的并联（Parallel Connection of Two-port Networks）就是将各子二端口输入端口、输出端口分别以并联的方式连接起来，如图10-27所示。

图10-27　两二端口的并联

两个二端口并联时两个二端口的端口电压相等，复合二端口的端口电流是各个端口电流之和。另外，每个二端口必须有一个公共参考点，两个电路连接起来后，它们的参考点必须连接在一起。

由图10-27可见，对于二端口N1有

对于二端口N2有

由二端口并联，根据KVL有

根据KCL有

所以，复合二端口的Y参数矩阵为

即

也就是说，复合二端口的Y参数矩阵等于各子二端口Y参数矩阵之和，即

这个关系也适用于n个二端口电路的并联。

图10-28　例10-15图

例10-15　图10-28所示二端口电路的Y参数矩阵。

解　由图10-28为两个Π形二端口电路的并联，将两个二端口电路与图10-15（a）比较，对于上面电路N1可得

-Y′12=j4， Y′11+Y′12=2， Y′22+Y′12=3

由此可求得

Y′12=Y′21=-j4，

Y′11=2S-Y′12=2+j4，(www.daowen.com)

Y′22=3S-Y′12=3S+j4

所以有

同理，可求得下面电路N2的Y参数为

Y″12=Y″21=-4， Y″11=-j2-Y″12=4-j2， Y″22=-j6-Y′12=4-j6

即

所以复合二端口电路的Y参数矩阵为

例10-16　图10-29（a）所示二端口电路的Y参数矩阵。

解　将图10-29（a）改画成图10-29（b）可以看出为两个二端口N1和N2的并联。

对于电路N1，由回路分析法，如图10-29（c）所示，可得

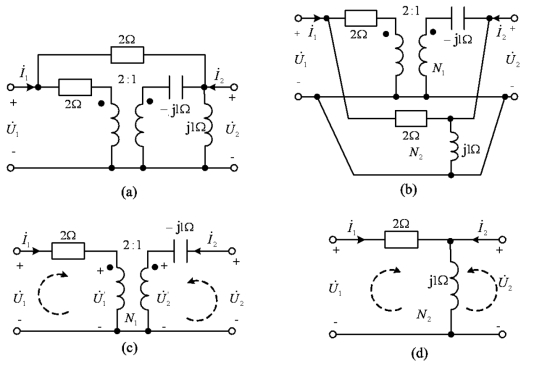

图10-29　例10-16图

将理想变压器的特性方程和上式联立求解得

因此，二端口N1的Y参数矩阵为

对于电路N2，由回路分析法，如图10-29（d）所示，可得

联立求解得

因此，二端口N2的Y参数矩阵为

故复合二端口的Y参数矩阵为
