1.低通滤波器

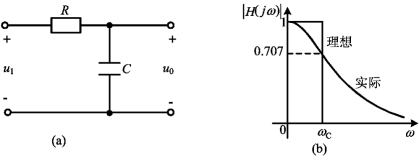

一个RC电路若取其电容上的电压作为输出，就成为一个典型的低通滤波器，如图7-20（a）所示，该电路的网络函数（或传递函数）

图7-20　低通滤波器及其频率响应曲线

（a）低通滤波器；（b）低通滤波器的理想和实际响应曲线

由式（7-50）可知：H（j0）=1和H（j∞）=0，可绘制出频率响应曲线和理想频率特性，如图7-20（b）所示。图中的半功率点频率ωC，相当于波特图中的转换频率，而在滤波器范围内又称为截止频率，可通过令求得，所以有

分析可知，低通滤波器是只能通过从直流到截止频率ωC的滤波器。同理，一个RL电路以电阻两端作为输出也构成一个低通滤波器。

2.高通滤波器

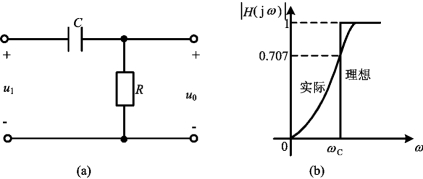

一个RC电路以电阻两端电压作为输出，就构成了一个高通滤波器，如图7-21（a）所示，其网络函数为

图7-21　高通滤波器及其频率响应曲线

（a）高通滤波器；（b）高通滤波器的理想和实际响应曲线

由式（7-52）可知：H（j0）=0和H（j∞）=1，可绘制出频率响应曲线和理想频率特性，如图7-21（b）所示。图中的半功率点频率ωC，相当于波特图中的转换频率，又称为截止频率，可通过令求得，所以有

分析可知，高通滤波器是通过所有高于截止频率ωC的滤波器。同理，一个RL电路以电阻两端作为输出也构成一个高通滤波器。(www.daowen.com)

3.带通滤波器

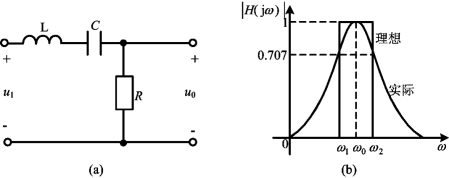

RLC串联电路若以电阻两端为输出，就是一个带通滤波器，如图7-22（a）所示，其网络函数为

图7-22　带通滤波器及其频率响应曲线

（a）带通滤波器；（b）带通滤波器的理想和实际响应曲线

由式（7-54）可知：H（j0）=0和H（j∞）=0，可绘制出频率响应曲线和理想频率特性，如图7-22（b）所示。带通滤波器通过以ω0为中心的一个频带，即ω1＜ω＜ω2，其中心频率由下式求得

分析可知，带通滤波器是通过频带（ω1＜ω＜ω2）中所有频率的滤波器。

4.带阻滤波器

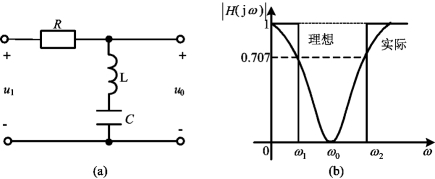

带阻滤波器阻止两个指定频率之间的频带通过，又称为带止滤波器或陷波器。当一个RLC串联谐振电路取其LC串联组合为输出时，即构成了带阻滤波器，如图7-23所示，其网络函数为

图7-23　带阻滤波器及其频率响应曲线

（a）带阻滤波器；（b）带阻滤波器的理想和实际响应曲线

由式（7-56）可知：H（j0）=1和H（j∞）=1，可绘制出频率响应曲线和理想频率特性，如图7-23（b）所示。带阻滤波器阻止通过以ω0为中心的一个频带，即ω1＜ω＜ω2，其中心频率由下式求得

由分析可知，带阻滤波器是抑制或消除在频带ω1＜ω＜ω2内所有频率的滤波器。
