理想变压器（Ideal Transformer）最初是从实际铁芯变压器抽象出来的电路元件模型，它也是一种耦合元件，是一种新的多端电路元件。理想变压器的电路符号与耦合电感相同，理想变压器示意图及电路模型，如图6-28所示。但其表征参数不是L1、L2和M，而是一个被称作变比（Transformation Ratio）或匝数比（Turns Ratio）的常数n。变比n定义为初级线圈匝数N1和次级线圈匝数N2之比，即

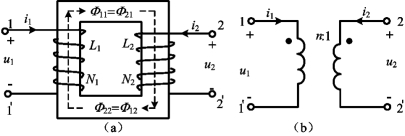

图6-28　理想变压器示意图及其电路模型

（a）理想变压器示意图；（b）电路模型(www.daowen.com)

实际铁芯变压器在满足本身无损耗、全耦合和L1、L2、M均为无穷大但保持不变的情况下，即经过“理想化”和“极限化”演变为理想变压器。因此，理想变压器的三个理想条件为：

（1）变压器本身无损耗，即理想变压器不消耗能量；

（2）耦合系数k=1，即理想变压器无漏磁通（LeakageFlux），称之为全耦合（Unity Coupling）；

（3）各绕组的自感系数、互感系数为无穷大，且等于常数。

显然，实际中使用的变压器都无法满足理想变压器的三个条件，因而都不是理想变压器。但在实际制造时，可以通过合理选材和先进的制造工艺，使变压器尽可能地接近或者近似满足上述条件。如选用高导电率的金属导线绕制线圈，减小导线电阻，使绕组的欧姆功率损耗趋近于零，即绕组的铜损近于零；选用高导磁率的硅钢片并采用叠式结构制作铁芯以减小铁损。实际上当导线的铜损和磁心的磁滞、涡流引起的铁损远小于变压器所传输的功率，那么这些铜损和铁损就可以忽略不计。此外，还可采用高绝缘层的漆包线密绕、双线绕，所绕线圈的匝数足够多，同时采取对外的磁屏蔽措施，使线圈的耦合系数尽可能接近1，同时也大大提高线圈的自感、互感参数的数值。
