电路基本元件的相量表达式

1.电阻元件

若流过电阻的电流为i=Imcos(ωt+φi),其幅值相量为,则由欧姆定律,其两端的电压为

uR=Ri=RImcos(ωt+φi

电压的幅值相量表示为

而Im∠φi正是电流的幅值相量表示,所以

或由其有效值的相量表示为

上式说明,在相量域中电阻的电压—电流关系也符合欧姆定律,与时域中的情况一样。图5-6所示为电阻的伏安关系及其在相量域中的相量模型(Phasor Domain Model)和相量图。

图5-6 电阻及其相量模型和相量图

(a)时域;(b)相量模型;(c)相量图

2.电容元件

若电容两端电压为uC=Umcos(ωt+φu),其幅值相量为,则流过电容的电流为

则电容电流的幅值相量为

或用有效值相量表示

上式表明电容器的电流和电压的相位差为90°,且电流超前于电压90°。图5-7(b)、图5-7(c)分别为电容的相量模型和电容电压、电流的相量图。

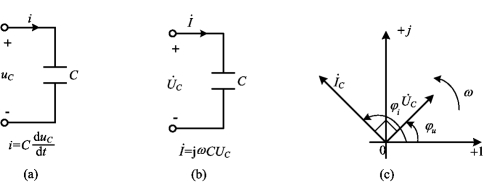

图5-7 电容及其相量模型和相量图

(a)时域;(b)相量模型;(c)相量图(www.daowen.com)

3.电感元件

若流过电感的电流为i=Imcos(ωt+φi),其幅值相量为,则电感两端的电压为

则电感电压的幅值相量为

或用有效值相量表示

上式表明电感两端电压的大小是ωLIm,相位为φui+90°。电感电压和电流的相位差90°,且电流滞后于电压90°。图5-8(a)为电感在时域下的伏安关系,图5-8(b)、(c)分别为电感的相量模型和电感电压、电流的相量图。

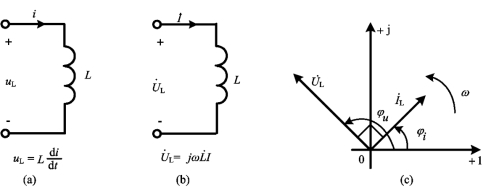

图5-8 电感及其相量模型和相量图

(a)时域;(b)相量模型;(c)相量图

4.独立电源

仿照上述推导可得独立电压源和电流源的相量模型分别如图5-9(a)、(b)所示。

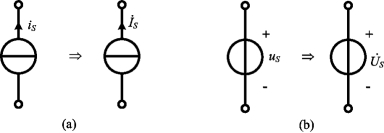

图5-9 独立电源的相量模型

(a)电流源;(b)电压源

5.受控电源

如果线性受控源的控制电压或电流是正弦量,受控源的电压或电流将是同一频率的正弦量。现以图5-10(a)所示的VCCS为例说明,此时有

ij=guk

相量形式为

图5-10(b)为其相量形式的电路图。其他形式的受控源与此类似。

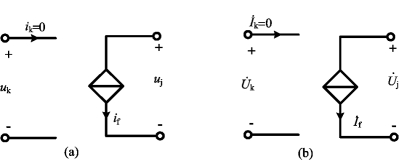

图5-10 VCCS的相量模型
