数—模转换器简介及应用

在数字世界里,只有0、1两种数码组成的数字信号。在数字电路中,对于0、1,可以用电位的高低来表示,也可用脉冲信号的有无表示。但人耳和人眼只能感受模拟信号,有些传输也要用到模拟信号,因此,需要把数字信号变换成模拟信号,这就需要用数—模转换器(DAC—Digital-Analog Conversion),它的作用就是将数字信号转换为模拟信号形式。图2-58(a)所示电路即为一个典型的四位数—模转换器。四位数—模转换电路可以用许多方法来实现,一个简单方法是用二进制加权阶梯电路来实现,如图2-58(b)所示。

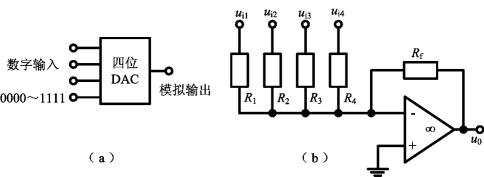

图2-58 四位DAC

(a)方框图;(b)二阶加权阶梯电路

由图2-58可知,该电路实际上是一个反相相加放大电路,利用理想运放“虚断”、“虚短”特性有

(www.daowen.com)

所以有

其中,输入ui1称为最高有效位(MSB—Most Significant Bit),而输入ui4称为最低有效位(LSB—Least Significant Bit)。四个二进制输入ui1,ui2,ui3,ui4可假设只有0V或1V两种电平,只要适当选择输入电阻和反馈电阻,该DAV就能给出一个与输入成正比的输出信号。数字量中各位所在位置的值就是权重,借助于的递减,使每一个低位有其相邻高位一半的权重。例如在图2-58所示电路中,令Rf=10kΩ,R1=10kΩ,R2=20kΩ,R3=40kΩ,R4=80kΩ,则有

所以,当输入ui1,ui2,ui3,ui4依次为0000、0001、0010、0011时,利用式(2-69)即可求得对应的输出依次为:0V、-0.125V、-0.25V、-0.375V。
