如何计算一端口电路的输入电阻

由前面的讨论可知,对外具有两个端钮的电路称为二端电路,由于这两个端钮构成一个端口,故也称单口电路。如果单口电路内含有独立电源则称为有源一端口电路,否则称为无源一端口电路。一个无源一端口电路对外可等效为一个电阻,这个电阻称为等效电阻或输入电阻(Input Resistance)。如果一端口电路内部仅含有电阻,则应用电阻的串联、并联和Y-△变换等方法,可以求得它的等效电阻。如果一端口电路内部除电阻外,还含有受控源,但不含任何独立电源,则不论内部如何复杂,端口电压u与电流i成正比,因此,定义此一端口电路的输入电阻Ri

根据一端口电路输入电阻的定义,当无源一端口电路内含有受控源时,可采用外加电源法来求等效电阻,即找出一端口电路的端口电压和端口电流之间的关系,然后利用输入电阻的定义式来求得输入电阻。对于含独立源的一端口电路,可令独立源为零,再利用外加电源法来求输入电阻,如果令独立源为零后只含电阻,则可利用电阻的串联、并联和Y-△变换等方法来求得电阻。

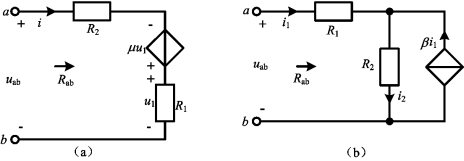

例2-7 求图2-24所示电路的输入电阻。

图2-24 例2-7图

解 在图2-24(a)中,设端口电流i的参考方向如图中所示,因为u1=R1i,根据KVL有(www.daowen.com)

uab=R2i-μu1+R1i=(R1+R2-μR1)i

故得a,b端的输入电阻为

在图2-24(b)中,设流过电阻R2的电流i2的参考方向如图中所示,根据KVL和KCL可得电压

uab=R1i1+R2i2=R1i1+R2(i1+βi1)=[R1+(1+β)R2]i1

所以,a,b端的输入电阻为
