为了描述电路的基本规律,先介绍几个电路中的常用术语。
1.支路和节点
把电路中的每一个二端元件视为一条支路(Branch)。在电路分析时,为了方便,把支路看成是一个具有两个端钮而由多个元件串联而成的组合——支路概念的扩展。支路和支路的连接点称为节点(Node)。在图1-40电路中,有7个二端元件,所以有7条支路,4个节点。若利用支路的扩展概念,元件3和元件7视为一条支路,d就不算作节点,因此,有6条支路,3个节点。要注意的是b点和c点由理想导线连接而成,从电的角度来看,它们是相同的端点,可以合并成一点,算一个节点。同理e点和f点算一个节点。

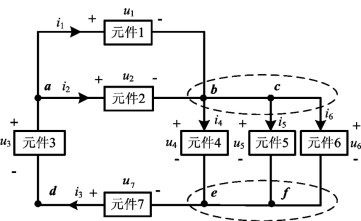

图1-40 支路和节点(www.daowen.com)
2.回路和网孔
电路中的任一闭合的路径称为回路(Loop),回路就是由支路构成的闭合路径。若回路的内部区域没有任何别的支路和节点,则这样的回路称之为网孔(Mesh)。如在图1-40中,支路(1,2)、(2,4,7,3)、(1,4,7,3)、(2,5,7,3)、(2,6,7,3)、(1,6,7,3)、(4,5)、(5,6)等分别构成回路,其中,由支路(1,2)、(2,4,7,3)、4,5)、(5,6)等构成的回路中,除了组成本身回路的各支路和节点外,内部区域不再含有任何别的支路和节点,称之为网孔。
3.支路电流和支路电压
流经元件的电流称为支路电流(Branch Current),如i1,i2,i3,i4,i5,i6分别为支路1、2、3、4、5、6的电流。元件两端的电压称为支路电压(Branch Voltage),u1,u2,u3,u4,u5,u6,u7为对应支路的支路电压。支路电流和支路电压都是集总参数电路中分析和研究的对象。集总参数电路的基本规律也将用支路电流和支路电压来表达。
