1.金属喷镀法

当铸件非加工表面有小缩孔、气孔、缩松缺陷时，可用金属喷镀法进行修补。金属喷镀法是采用喷枪，使金属丝经电弧或氧乙炔火焰熔化，再以压缩空气流将熔滴雾化，喷镀在铸件表面上。常用的喷镀材料为直径为1.0～1.5mm的锌条。喷镀前应对有缺陷的铸件进行去油、除锈处理，将铸件缺陷部位清理干净，然后根据缺陷情况和铸件使用要求作分层喷镀，每喷一层均用清水将其湿透，然后再喷，直到符合要求为止。电弧喷镀时电压、电流、压缩空气压力、喷射距离和喷镀前铸件表面温度等喷镀规范，可参考表8-7。

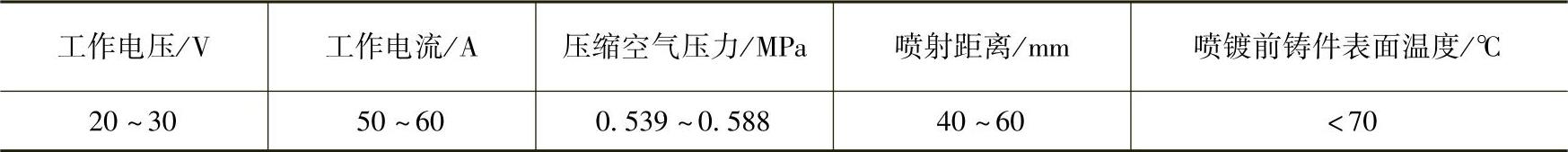

表8-7 电弧喷镀规范

可用小锤振击喷镀后的铸件表面，边振边观察喷镀金属有无起层或脱落现象，以检查喷镀质量。必要时可借助放大镜观察其表面有无龟裂现象，用钢直尺或卷尺等测量工具检查铸件是否变形。(www.daowen.com)

2.塞补法

在铸件不太重要的较厚部位有较大的孔洞类缺陷时，可用镶入金属塞头的方法来修补铸件缺陷。

塞补方法：将孔洞加工成相应大小的塞孔，配好金属塞头，材质应与铸件材质相同。塞头和塞孔可用紧配合或车制的螺纹联接。

对承压部位进行塞补时，为更好地密封，可用水玻璃、树脂等黏结剂使塞头和塞孔胶合，必要时，还可焊上一层金属来增强密封性。
