1.模样在模底板上的装配

（1）模样在模底板上的放置形式 放置形式有平放式和嵌入式两种。平放式是将模样放在模底板上，模底板不必挖槽，比较方便，应用较多。嵌入式是根据模样的结构特点将模样下部或整个凹模样嵌入模底板中，并通过紧固件与模底板连接。

（2）模样在模底板上的定位 模样在模底板上常采用定位销定位，以防止模样因螺钉松动而错位。定位销在模样上的位置，一般选择在模样高度较低的地方，并尽量使其距离远一些。定位销常采用圆柱销，也可以采用圆锥销。定位销数量，对平放式的模样，一般每块模样上最少2个，最多不超过4个；对于嵌入式装配的模样，则根据嵌入情况，可以适当减少或不用定位销。

（3）模样在模底板上的紧固 模样紧固在模底板上的常用方式有螺钉紧固、螺栓紧固、铆钉紧固以及过盈配合紧固。用螺钉紧固时有上固定法和下固定法两种。

1）上固定法。螺钉或螺栓穿过模样而紧固在模底板上，模样上设有沉头座沉孔，紧固后用金属或塑料填平。这种固定法的优点是模底板钻孔时可以将模样作为钻模进行配钻，安装操作简便。其缺点是模样工作表面易被损坏，安装后必须填平修补。

2）下固定法。用螺钉通过模底板，从底面把模样紧固在模底板上，这时模样上要攻螺纹，而模底板上要钻通孔。其优点是模样工作表面不受损坏，一般用在模样较高的情况下。

3）对于小型模样，可用销子以过盈配合或用铆钉铆接的方式加以紧固。

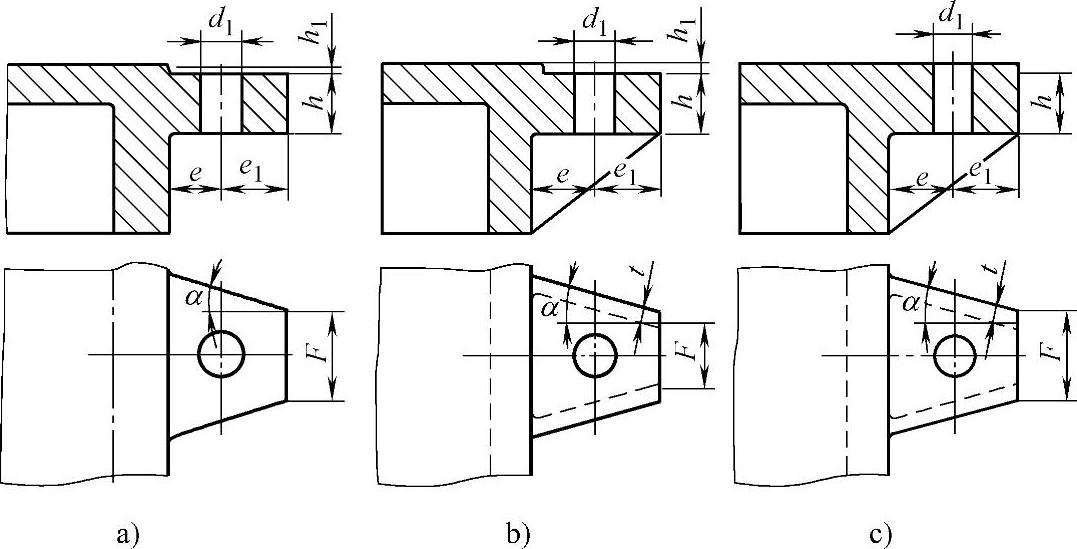

图7-6 模底板上定位销耳的结构

a）Ⅰ型 b）Ⅱ型 c）Ⅲ型

2.浇冒口模样和芯头在模底板上的装配

（1）直浇道、冒口和出气口等模样在模底板上的装配 由于设计成上大下小的直浇道、冒口、出气口等模样，必须在起模前先从铸型顶部拔出，因此此类模样和模底板或铸件模样之间常用销子定位而并不紧固。设计成上小下大的直浇道、冒口、出气口等模样，用螺钉和螺母直接紧固在模底板上。(www.daowen.com)

（2）浇道模样在模底板上的固定 内浇道、横浇道、直浇道座、直浇道窝模样一般高度都不大，常用螺钉和铆钉直接紧固在模底板上，除压边横浇道模样外，都不必用定位销定位。

（3）装配式芯头模样的定位与紧固 为了加工制造模样时方便，芯头往往单独加工制作，然后再与铸件模样装配成一体。水平芯头要与模样本体和模底板贴合，因此除用螺钉紧固外，还需用一个定位销定位，如图7-7所示。

垂直芯头尺寸较小时用螺钉直接紧固在模样本体上，尺寸较大时用螺钉穿过模样本体与模底板紧固在一起，如图7-8所示。

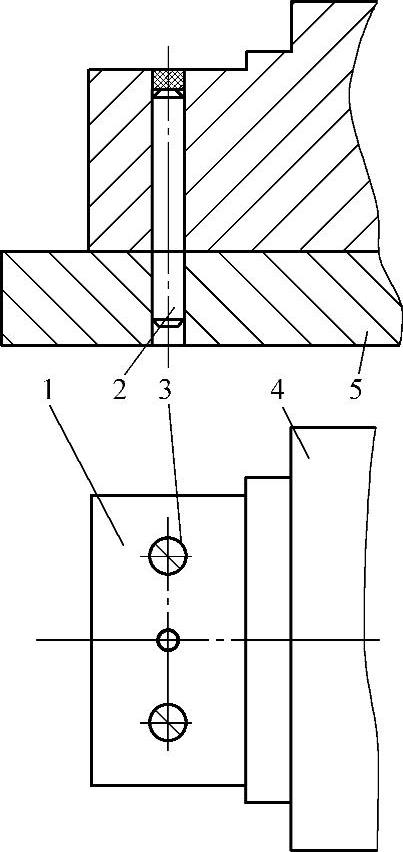

图7-7 水平芯头安装实例

1—芯头 2—定位销 3—沉头螺钉 4—模样本体 5—模底板

图7-8 垂直芯头安装实例

a）用于小芯头 b）用于大芯头

1—芯头 2—模样 3—圆柱头螺钉 4—模底板 5—弹簧垫圈 6—螺母
