1.铸造碳钢件的热处理

一般铸钢件的热处理有三个目的：细化晶粒、消除魏氏组织和消除铸造应力。铸造碳钢件的热处理工艺有退火、正火和正火+回火。铸造碳钢件不宜采用淬火处理的方法。

（1）退火 将铸件加热至奥氏体区温度并保温一段时间，然后随炉冷却。适宜的加热温度是奥氏体上临界温度Ac₃以上30～50℃，具体温度应依照钢的碳含量而定。

（2）正火 正火所采用的加热温度及保温时间与退火相同，不同之处是保温时间达到后将铸件空冷至常温。

（3）正火+回火 为了进一步提高钢的性能，可采取在正火后加回火的热处理工艺。回火温度为550～650℃，在此温度下的保温时间一般为2～3h。

对于一些要求特别高的铸件，可采用双重正火+回火的热处理工艺。

2.铸造低合金钢的热处理

低合金钢铸件的热处理不仅具有上述作用，而且要发挥合金元素提高钢的淬透性的作用。因此，低合金钢铸件热处理的主要方式是淬火+回火或正火+回火。低合金钢铸件的热处理工艺特点如下：(www.daowen.com)

（1）预备退火热处理 由于低合金钢中合金元素偏析倾向大，加上钢的导热性差，在铸件凝固和冷却过程中所产生的内应力比碳钢铸件更大，铸件更容易变形和开裂。因此，应先进行消除内应力和细化组织的退火处理，再进行铸件的粗加工和其后的淬火+回火或正火+回火处理。

铸造低合金钢的热处理温度见表5-16。

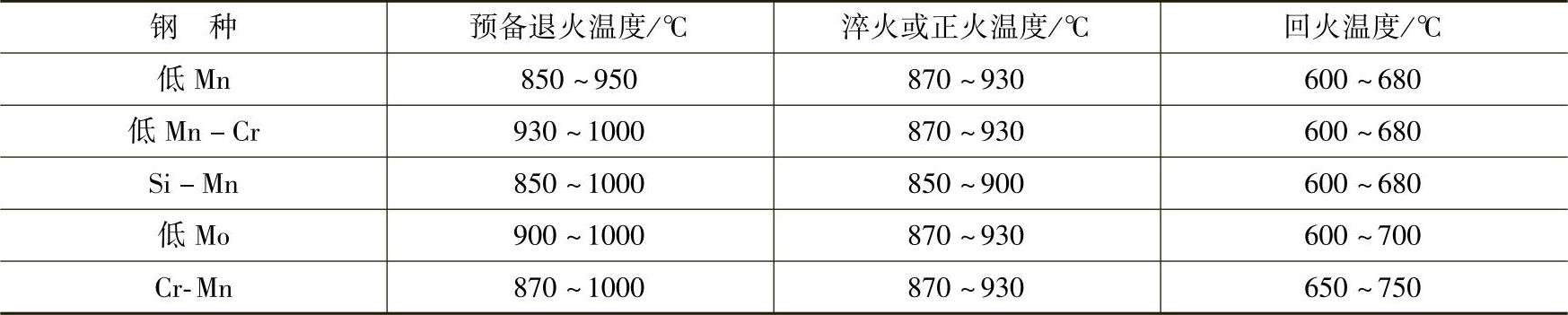

表5-16 铸造低合金钢的热处理温度

（2）淬火（正火）温度及保温时间 低合金钢铸件淬火或正火时，可采取比碳钢铸件高一些的加热温度，一般采用Ac₃+（50～100）℃。表5-16中列举了一些铸造低合金钢的加热温度。低合金钢铸件的保温时间与碳钢铸件相同，一般按照铸件壁厚确定，每25mm增加1h的保温时间。

（3）回火后的冷却速度 低合金钢铸件在回火后，均应采取快冷。即使是加铝、钼的锰钢或铬钢，采取快速冷却也能改善其力学性能，特别是屈服强度和韧性。因此，在铸件结构条件允许，不易产生变形和开裂的情况下，可采取水冷或喷雾。
