铸造铝合金密度小，塑性好，具有良好的导电、导热、耐蚀性能，力学性能好，铸造性能也好。因此，铸造铝合金在航空工业、机械制造、电气工业、铁路运输及日用工业中得到广泛应用。

铸造铝合金按主要加入元素的不同分为四类，即铸造铝硅合金、铸造铝铜合金、铸造铝镁合金和铸造铝锌合金，其代号分别用ZL1××、ZL2××、ZL3××、ZL4××表示。部分铝合金的代号、化学成分及力学性能见表5-13。

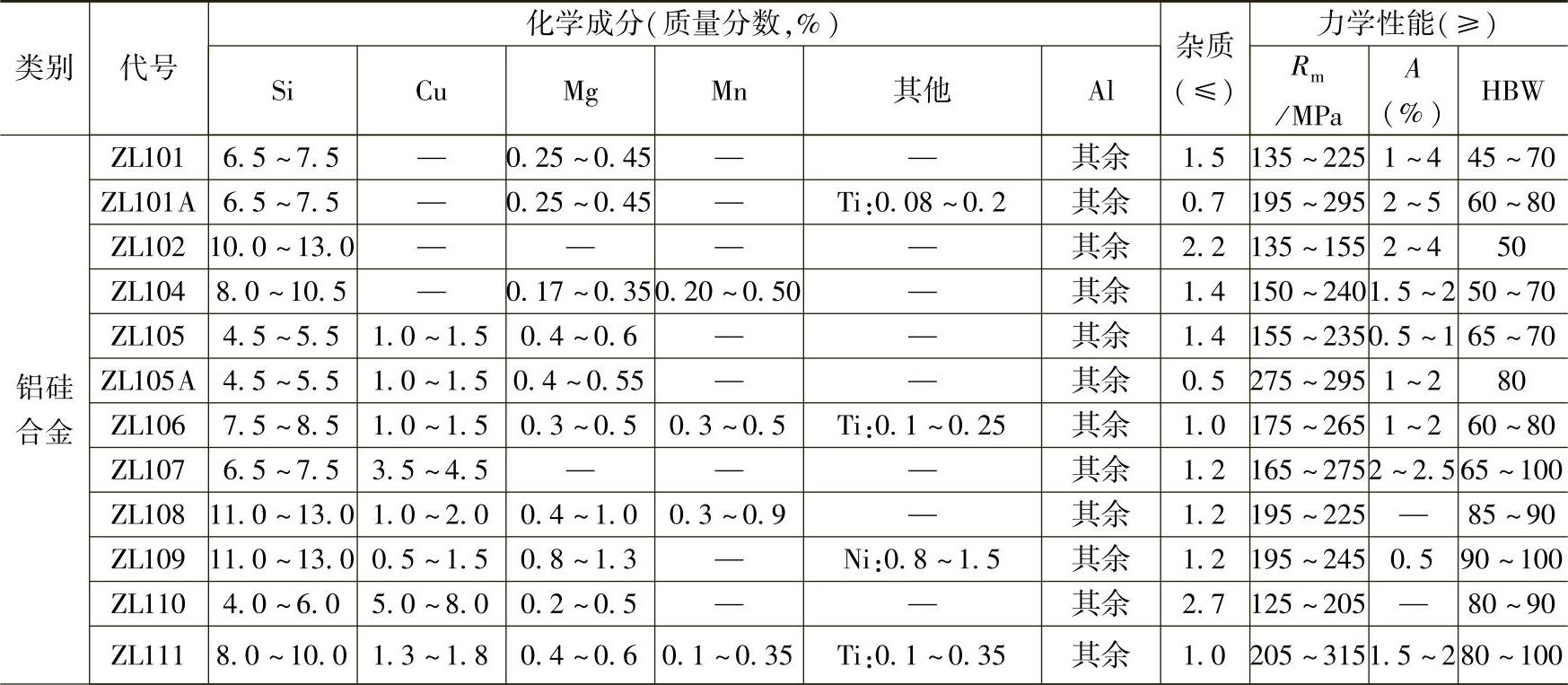

表5-13 部分铝合金的代号、化学成分及力学性能

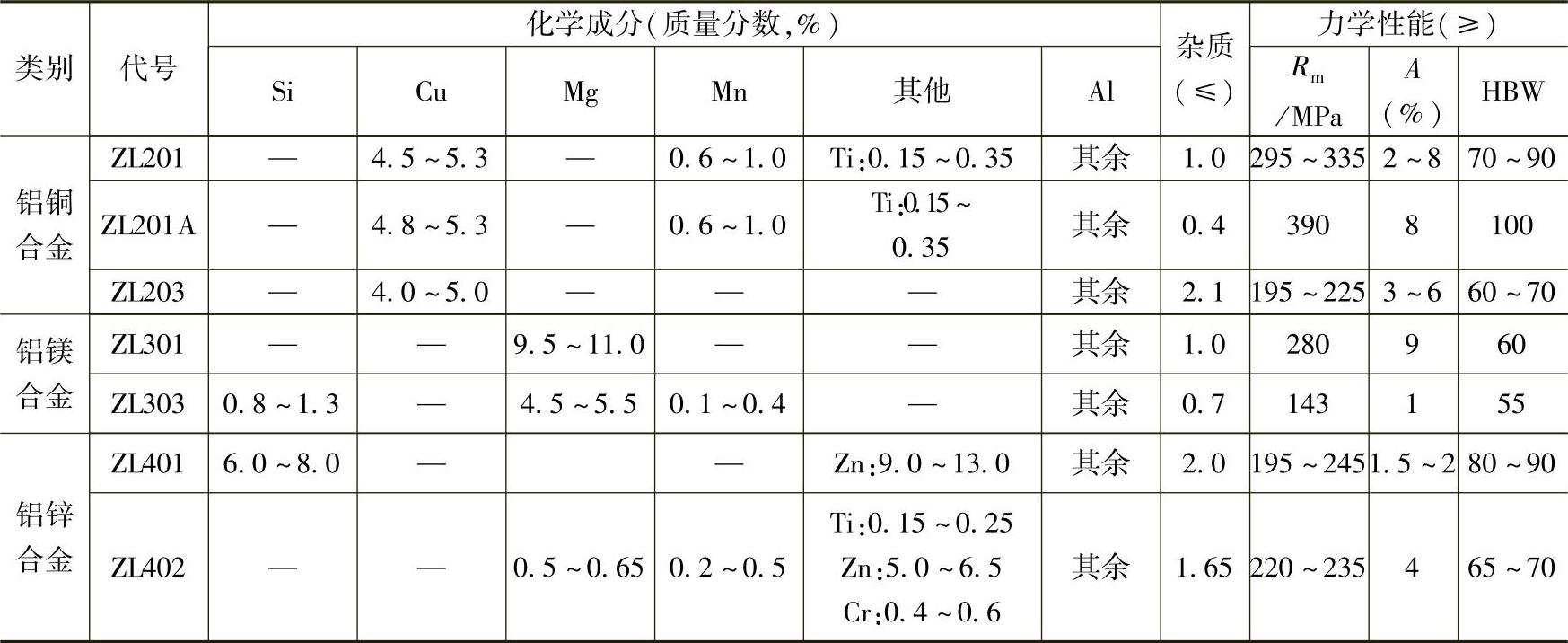

（续）

1.铸造铝硅合金

铸造铝硅合金又称为硅铝明，其常用的硅的质量分数为4%～13%。铸造铝硅合金是共晶合金，流动性好，收缩小，裂纹倾向小，易获得致密铸件，常用来制造活塞、气缸盖、电动机外壳、风机叶片等。(www.daowen.com)

在铸造铝硅合金的共晶组织中，硅呈粗大片状，所以合金的抗拉强度和断后伸长率都不是很高。对合金液进行变质处理，可以改善合金的力学性能。一般铸造铝合金都要进行变质处理。

普通铸造铝硅合金（Al-Si二元合金）热处理强化效果不好，因此不进行热处理强化，单纯变质处理仍不能满足所需的强度要求。在此基础上加入镁或铜，可以实现热处理强化，如加镁的ZL101、ZL104，加铜的ZL107，同时加镁和铜的ZL105、ZL110等。

2.铸造铝铜合金

铸造铝铜合金中铜的质量分数一般为4%～5%。铸造铝铜合金有较好的高温力学性能，随着铜含量的增加，其高温强度也随之增加，同时脆性增大。

铸造铝铜合金可以进行热处理强化，铜含量为5%的铸造铝铜合金效果最佳。

铸造铝铜合金的可加工性能较好，但耐蚀性和铸造性能比铸造铝硅合金差，易出现缩松、热裂等铸造缺陷。
