1.铸造青铜

铸造青铜分为铸造锡青铜、铸造铝青铜和铸造锡青铜。

（1）铸造锡青铜 铸造锡青铜具有良好的耐磨性、耐蚀性，同时还具有足够的强度和一定的塑性，常用于制造耐磨和耐蚀零件，如轴套、轴瓦和要求耐蚀的管配件、阀门、泵体等。铸造锡青铜中锡的质量分数一般为2%～10%。增加锡含量，可使塑性下降而强度增高。锡含量较高时，易产生“锡汗”。

铸造锡青铜不易形成集中缩孔，所以不用很大的补缩冒口补缩。其线收缩率不大，铸件变形、缩裂的倾向较小。

为了进一步改善铸造锡青铜的性能，常加入一些锌、铅、磷、镍等元素。

铸造锡青铜的牌号、化学成分及性能见表5-10。

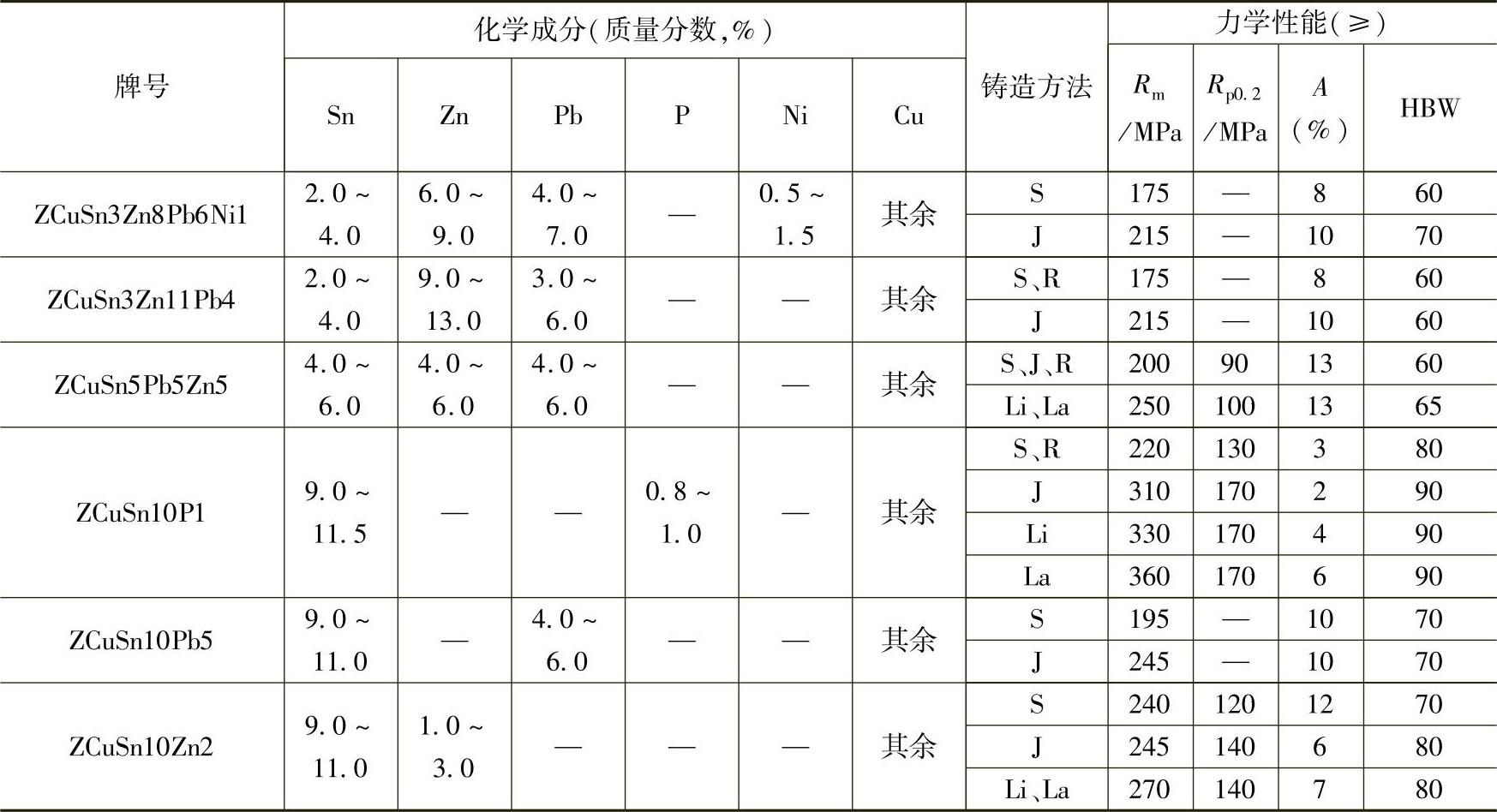

表5-10 铸造锡青铜的牌号、化学成分及性能

注：S表示砂型铸造，J表示金属型铸造，R表示熔模铸造，La表示连续铸造，Li表示离心铸造。

（2）铸造铝青铜 铸造铝青铜中铝的质量分数通常为6%～11%。随着铝含量的增加，合金的强度、硬度提高，而塑性下降。

铸造铝青铜比铸造锡青铜有更高的力学性能，更好的耐磨性和耐蚀性，常用于在高负荷、高速条件下工作的耐磨零件，如轴套、齿轮、蜗轮等。

二元铸造铝青铜在缓慢冷却的情况下，易产生缓冷脆性，在砂型铸造厚大铸件时特别突出。加入锰、铁、镍可以防止缓冷脆性。(www.daowen.com)

铸造铝青铜的结晶范围小，属于层状凝固，流动性好，体积收缩大，易形成集中缩孔，采用大冒口补缩能够获得组织致密的铸件。铸造铝青铜易氧化吸气，铸件易产生夹渣和气孔缺陷。

铸造铝青铜的牌号、化学成分及性能见表5-11。

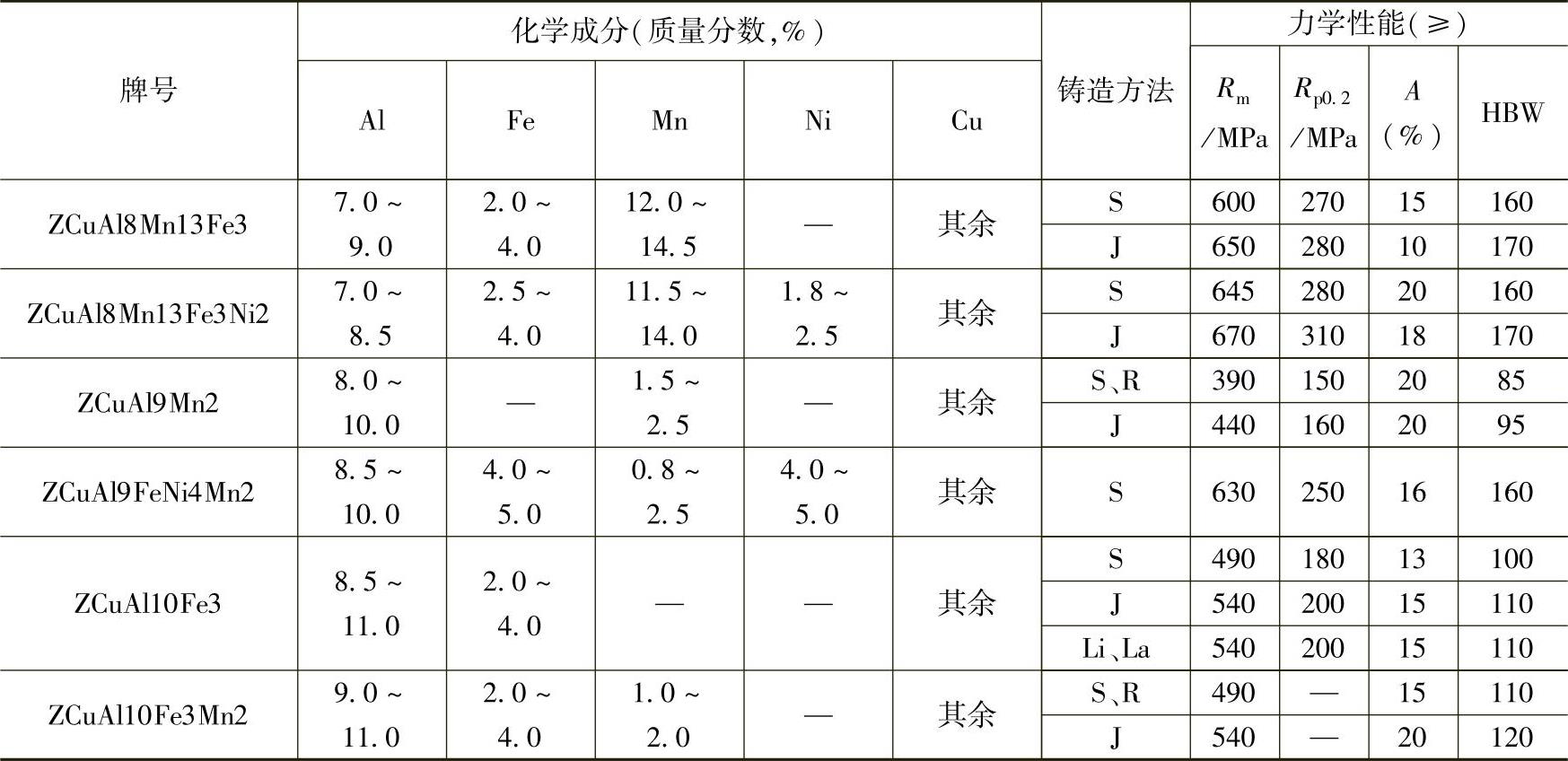

表5-11 铸造铝青铜的牌号、化学成分及性能

2.铸造黄铜

普通铸造黄铜的力学性能比纯铜高，不生锈，耐腐蚀，能很好地进行压力加工。通常铸造黄铜中锌的质量分数为30%，铜的质量分数为70%，即所谓三七铜。特殊黄铜随加入的元素不同，其性能特点各异。铸造黄铜具有良好的铸造性能。加入质量分数为0.5%～1.5%的锡，能改善耐蚀能力，故铸造黄铜有著名的海军黄铜之称。铸造黄铜的牌号、化学成分及性能见表5-12。

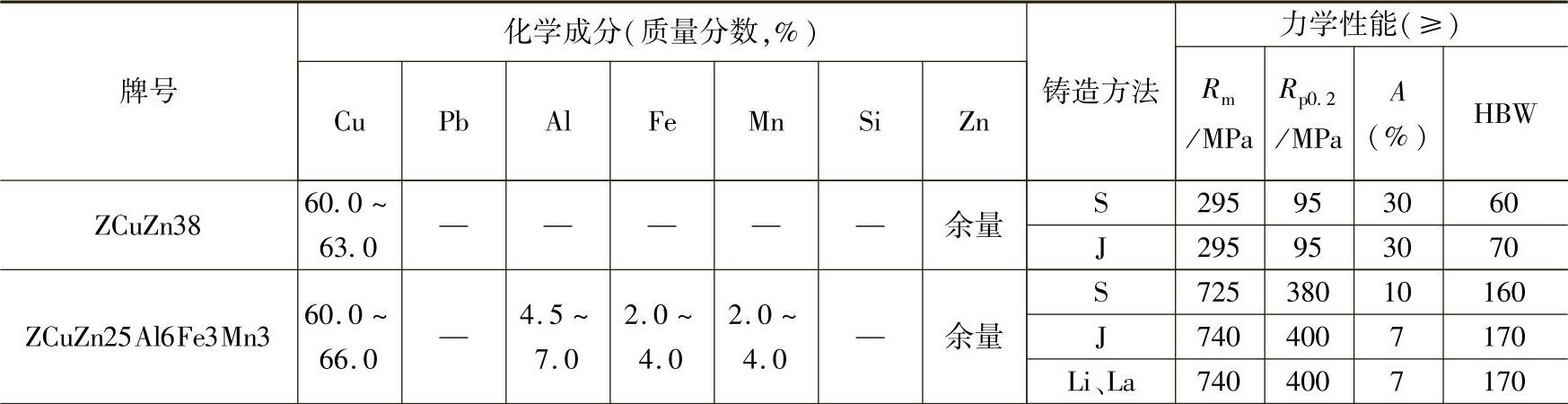

表5-12 铸造黄铜的牌号、化学成分及性能

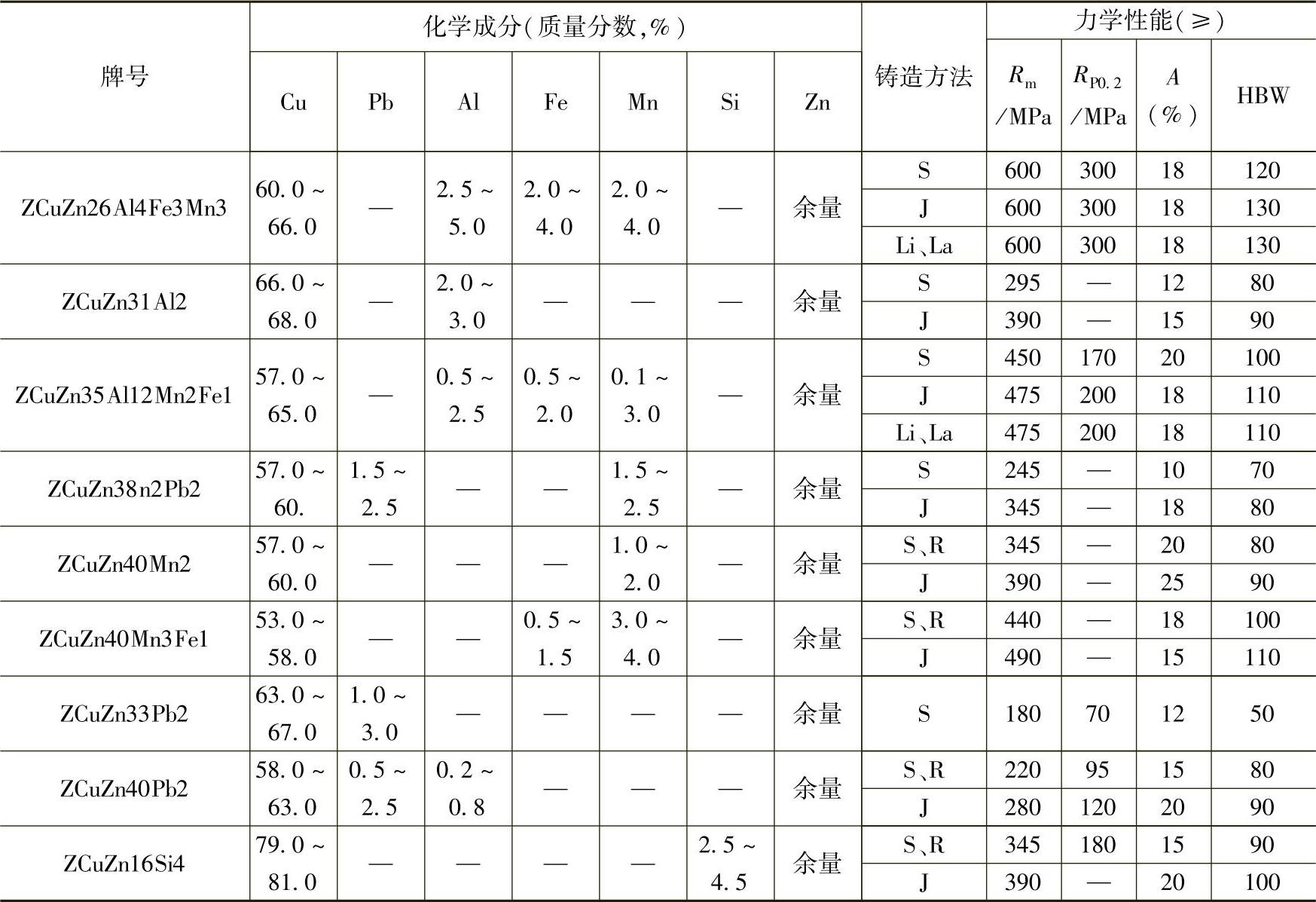

（续）
