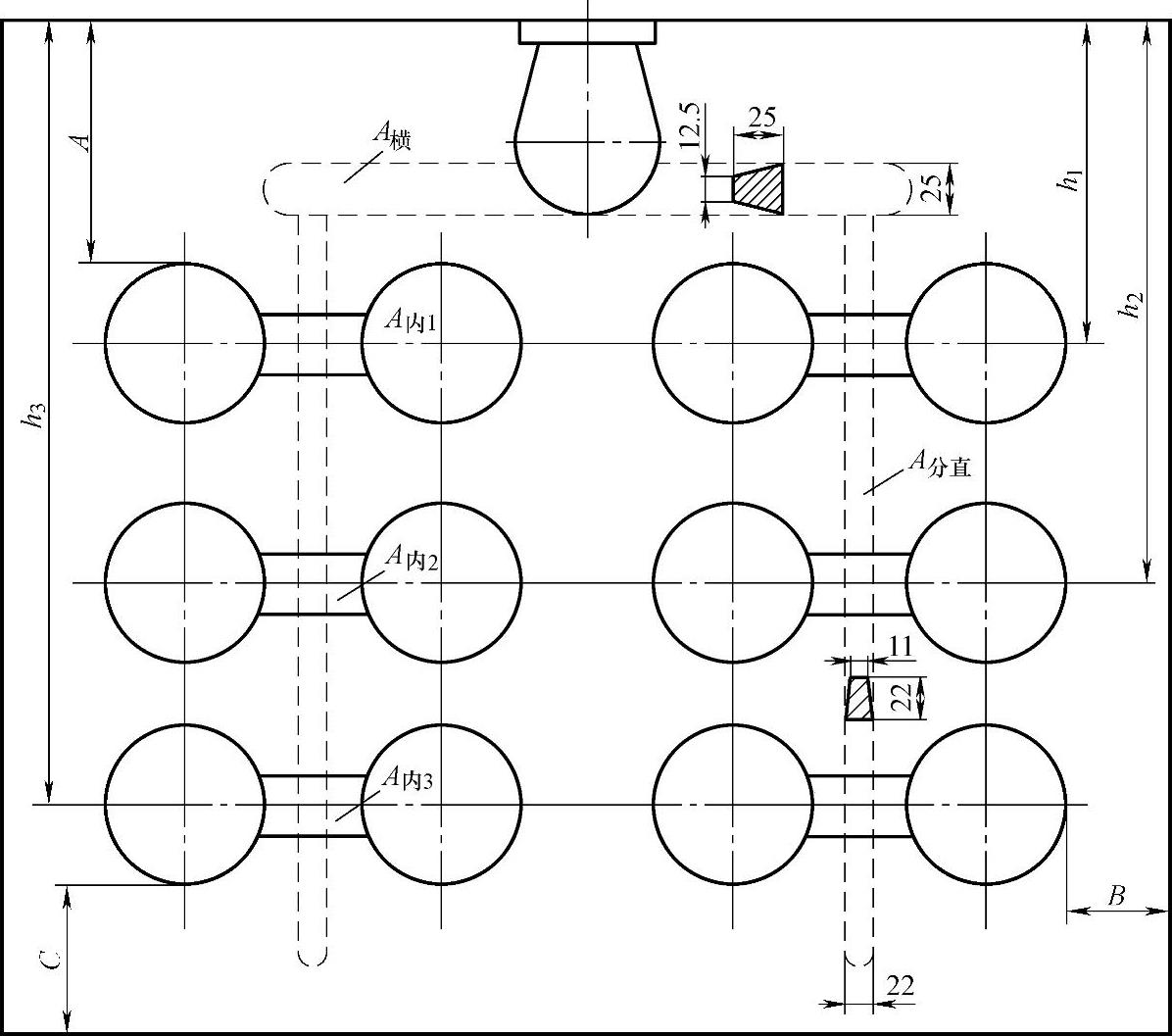

图3-18为某灰铸铁件的垂直分型浇注系统计算原理图，也是模板布置简图，以此例说明垂直分型浇注系统的设计方法和步骤。

图3-18 某灰铸铁件垂直分型浇注系统计算原理图

（1）首先草拟出模板布置简图 依造型机模板尺寸600mm×800mm（宽×长）及合理的吃砂量（图3-18中A、B、C尺寸）等，草拟出模板布置图，初步确定出各层内浇道的金属压头，即h₁=100mm，h₂=250mm，h₃=350mm。

（2）计算型内金属质量 每个铸件的质量为2kg，共布置12件。铸件工艺出品率按70%估计，则型内金属质量为2×12kg/0.7=34.3kg。

（3）确定浇注时间和浇注速度 已知造型机生产率为300型/h，造一型的时间为12s。依表3-13查得浇注时间为8s。约用2s的时间充填浇注系统，则充填每个铸型的时间为6s。每个型腔的浇注速度为2kg/6s=0.33kg/s。

（4）浇口杯的选用 根据铸型的浇注速度，利用表3-14的经验数据，可查出浇口杯尺寸。本例中，若用手工浇注，则使用4号浇口杯，铸液质量为5.5kg；若自动浇注，则使用2号浇口杯，铁液质量为4kg。

（5）计算内浇道截面积 用式（3-25）计算或查图3-17，以流量系数μ=0.5，H₀=100mm、250mm、350mm，求出各层铸件的内浇道截面积分别为A₁=70mm²，A₂=45mm²，A₃=38mm²。

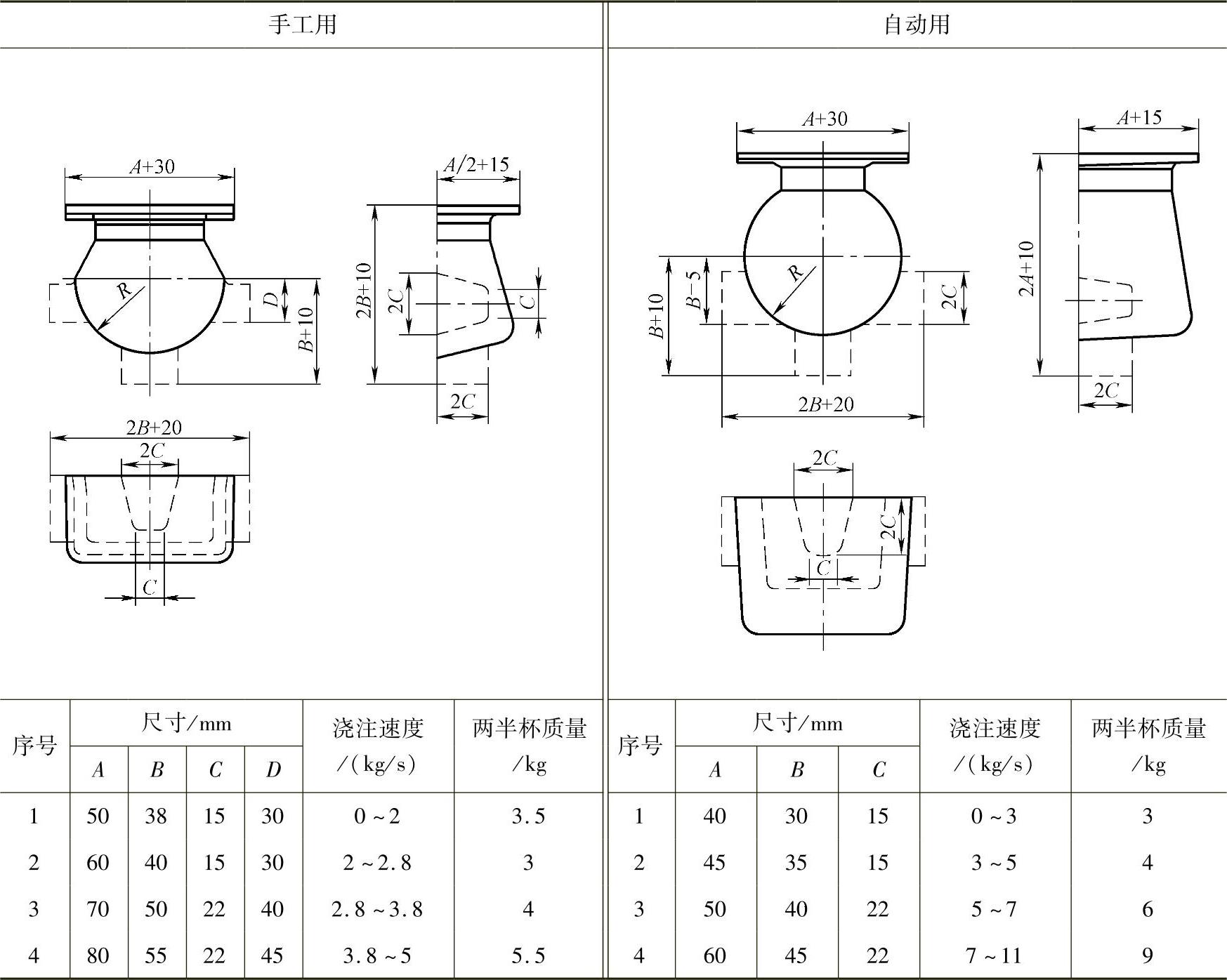

表3-14 手工和自动浇注用浇口杯的规格

(www.daowen.com)

（6）分直浇道截面积 每个分直浇道充填6件，与其相连接的内浇道截面积总和为

∑A_内=2（A₁+A₂+A₃）=2×（70+45+38）mm²=306mm²

分直浇道截面积为内浇道总面积的1.2倍，故

A_分直=1.2∑A_内=1.2×306mm²=367mm²

按浇道标准规格，选取分直浇道的截面尺寸为梯形，上底宽度为11mm，下底宽度为22mm，高度为22mm，实际A_分直=363mm²。

（7）水平横浇道尺寸 横浇道的截面积可比分直浇道截面积加大30%。

A_横=1.3×363mm²=472mm²

选取梯形面积：上底宽度为12.5mm，下底宽度为25mm，高度为25mm，实际截面积为469mm²。
