CATIA设计表的创建与应用

978-7-111-34833-7-Chapter07-51.jpg:设计表是使用文档参数或外部数据创建的特征。无论是否存在外部数据,都必须在CATIA中创建设计表。创建设计表的方法有两种:使用当前参数值和使用预先存在的文件。

1.设计表的功能

1)设计表为用户提供了创建和管理一系列零件族的途径和手段。零件族指的是结构相似而参数值不同的一系列零件(如标准件)。

2)设计表是一种简化零件设计的工具,其应用灵活。设计表可以从CATIA文档中创建,并将CATIA文档中的数据导出保存到设计表中;也可以从外部设计表导入数据,并应用在CATIA文档中。

3)应用设计表可以通过外部变量驱动CATIA文档中的参数。外部变量的表示方式一般是在Excel或文本格式的文件中,关键是CATIA的参数与表格参数建立了正确的对应关系。

2.操作实例

下面将通过两个实例来说明“设计表”工具的使用方法。第一个实例将使用当前参数值创建设计表,第二个实例将使用预先存在的文件创建设计表。

实例1:使用当前参数值创建设计表

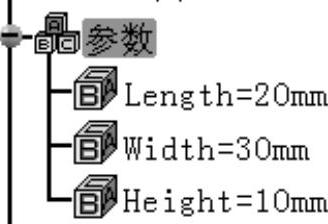

1)利用978-7-111-34833-7-Chapter07-52.jpg工具建立3个长度类型的参数,分别命名为“Length=20mm”、“Width=30mm”、“Height=10mm”,如图7-32所示。

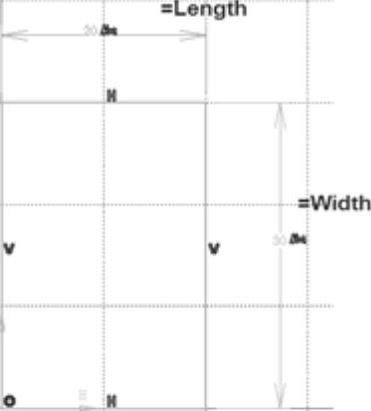

2)在XY草图平面上绘制一个矩形,并将长度参数与“Length=20mm”关联,宽度参数与“Width=30mm”关联(右键编辑公式进行关联),如图7-33所示。


图7-32 创建参数


图7-33 绘制草图

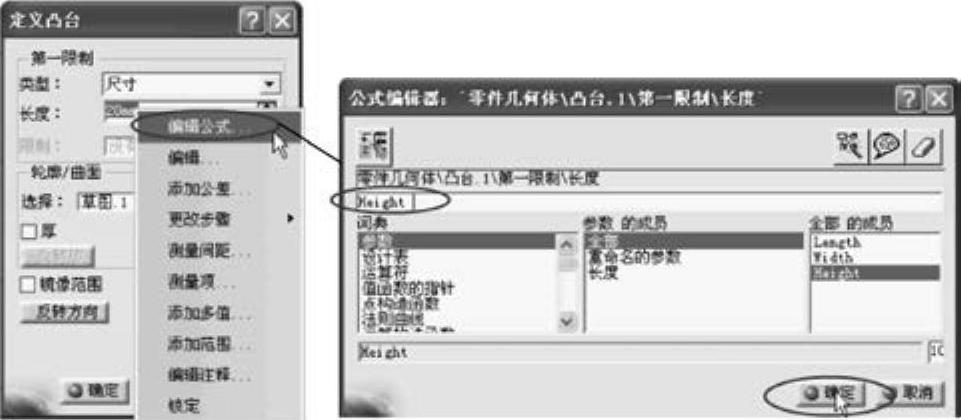

3)使用978-7-111-34833-7-Chapter07-55.jpg工具将草图拉伸成凸台特征,将拉伸长度参数与“Height=10mm”相关联,如图7-34所示。

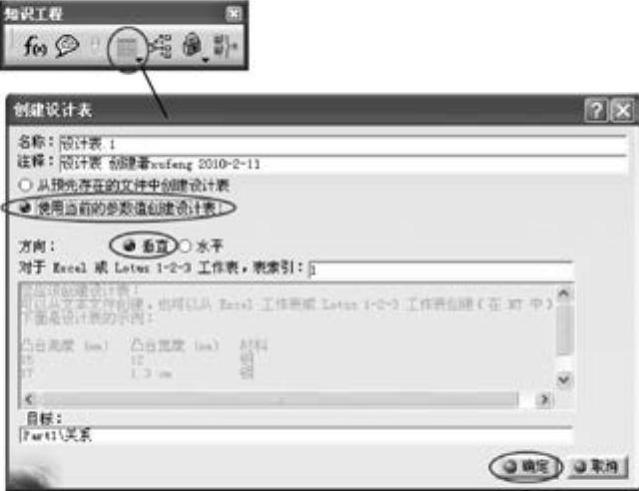

4)单击“知识工程”工具栏中的978-7-111-34833-7-Chapter07-56.jpg按钮,在弹出的“创建设计表”对话框中选中“使用当前的参数值创建设计表”复选框,“方向:”选择“垂直”单选按钮,如图7-35所示。

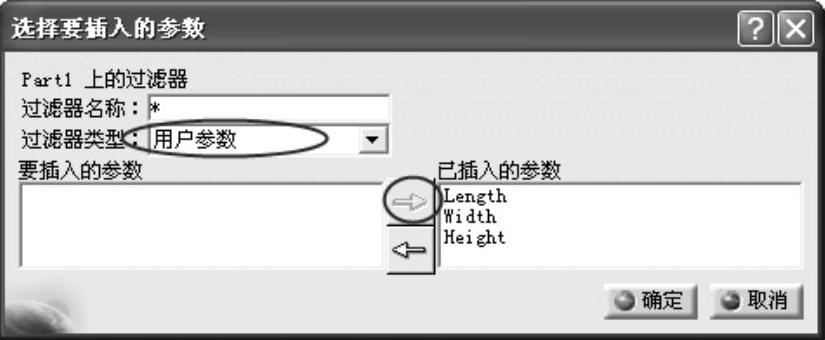

5)在弹出的“选择要插入的参数”对话框中,选择过滤器类型为“用户参数”选项,选择建立的三个参数,单击向右方向箭头将其添加到“已插入的参数”列表框中,如图7-36所示。

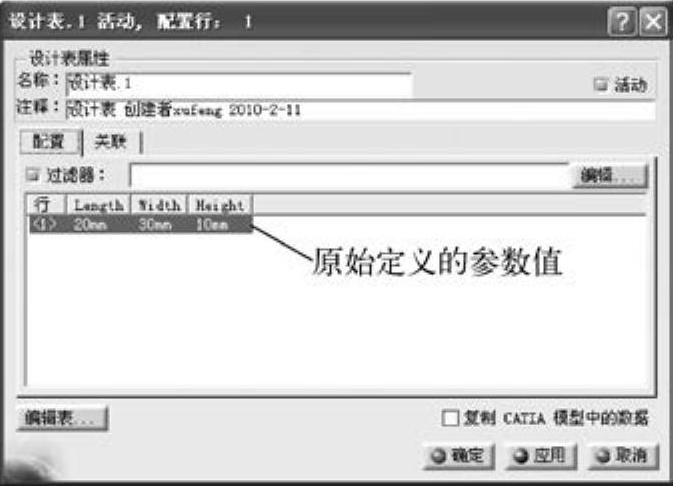

6)在弹出的“另存为”对话框中保存表格文件,共有两种格式可以选择:Excel文件和.txt文本文件,在此选择Excel格式文件,命名为table.xls。选择路径单击978-7-111-34833-7-Chapter07-57.jpg按钮,进入编辑窗口,如图7-37所示。


图7-34 创建关系式


图7-35 创建设计表


图7-36 定义关联参数


图7-37 关联参数

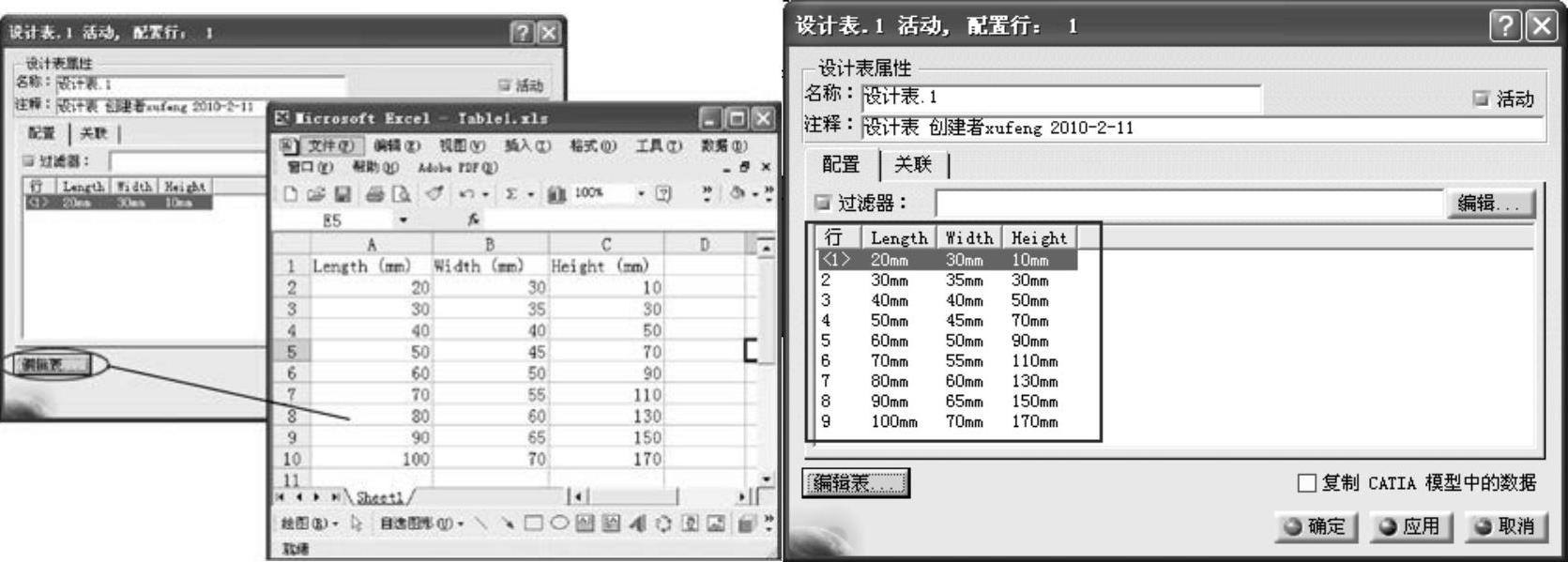

7)选择对话框中的978-7-111-34833-7-Chapter07-62.jpg按钮,进入Excel文件中对数值进行编辑,保存后设计表将自动更新,如图7-38所示。


图7-38 创建关联设计表


图7-39 创建设计表

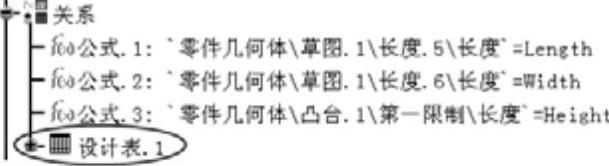

8)生成设计表后,结构树中会显示相应的图标,如图7-39所示。

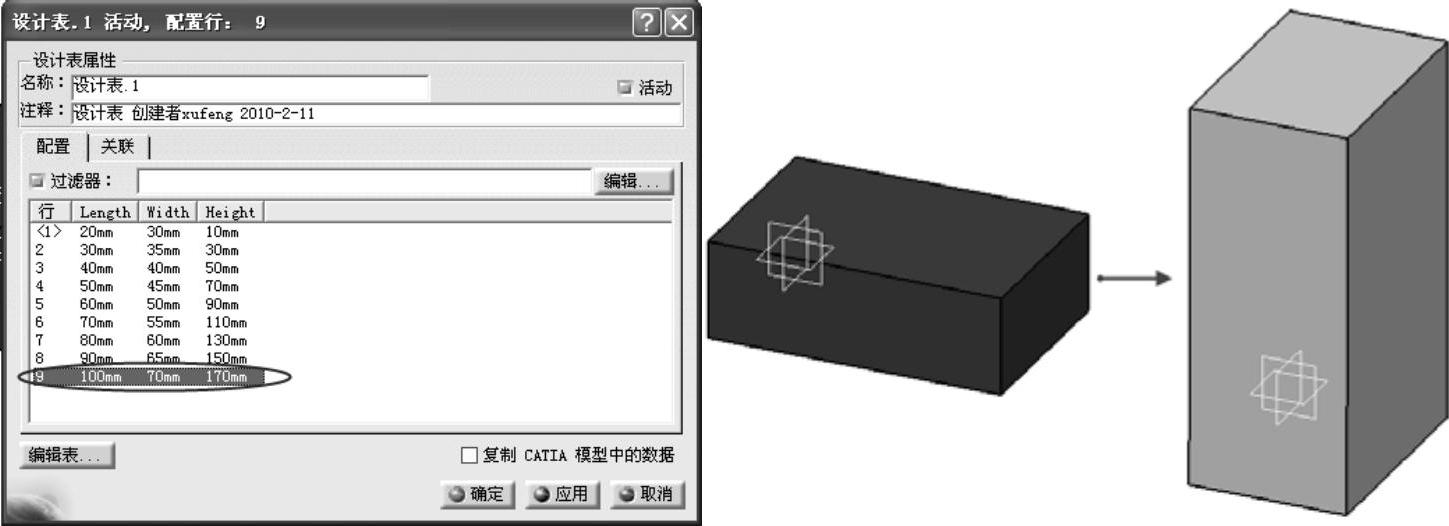

9)在结构树中双击“设计表.1”特征,弹出“设计表”对话框。选择第9行数值进行编辑,单击978-7-111-34833-7-Chapter07-65.jpg按钮,零件尺寸会随数据的变化而变化,如图7-40所示。

实例2:使用预先存在的文件创建设计表

实例1向读者讲解了如何实现一个带有设计表零件的创建过程。更多的时候,使用预先存在的文件在CATIA中进行调用更为快捷和方便。

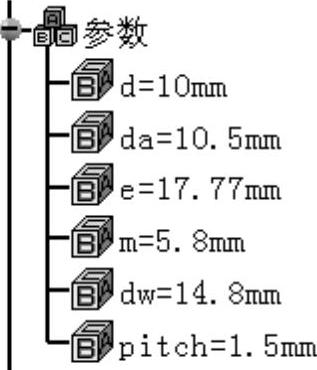

1)利用978-7-111-34833-7-Chapter07-66.jpg工具创建六角螺母的6个尺寸参数,类型为均长度类型,分别命名为“d”、“da”、“e”、“m”、“dw”、“pitch”,设置其初始值分别为10mm、10.5mm、17.77mm、5.8mm、14.8mm、1.5mm,如图7-41所示。


图7-40 编辑参数

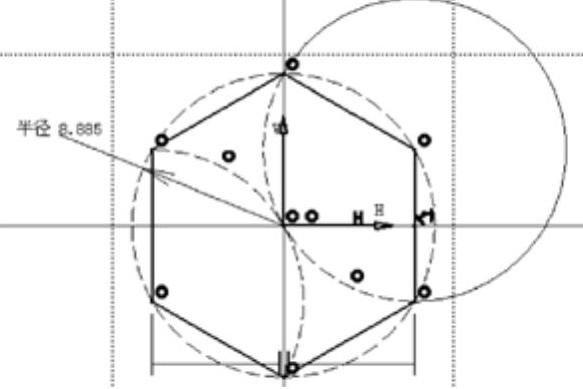

2)在XY草图平面上绘制如图所示的六角螺母轮廓图形,如图7-42所示。


图7-41 创建参数


图7-42 绘制草图

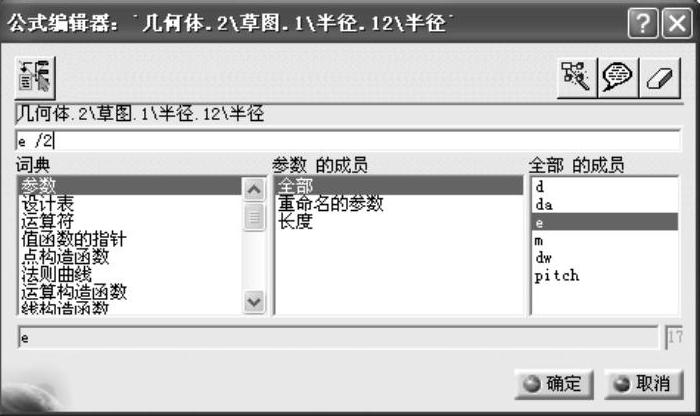

3)将半径尺寸添加到公式编辑器中,并在公式输入栏中输入“e/2”,如图7-43所示。(www.daowen.com)

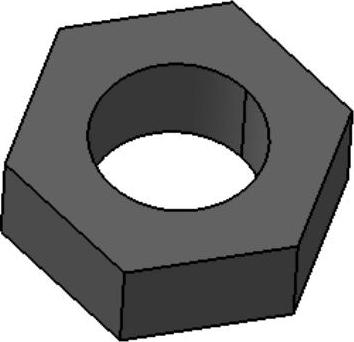

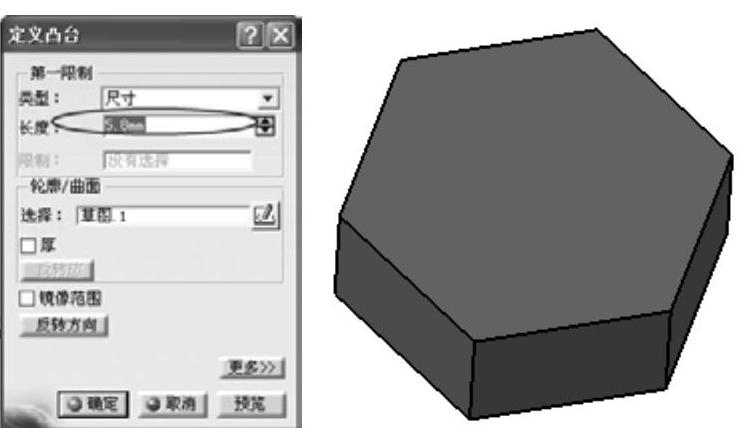

4)使用978-7-111-34833-7-Chapter07-70.jpg工具将草图拉伸成凸台特征,将拉伸长度参数与参数“m”相关联。单击978-7-111-34833-7-Chapter07-71.jpg按钮,生成凸台特征,如图7-44所示。


图7-43 添加关系式


图7-44 创建凸台特征

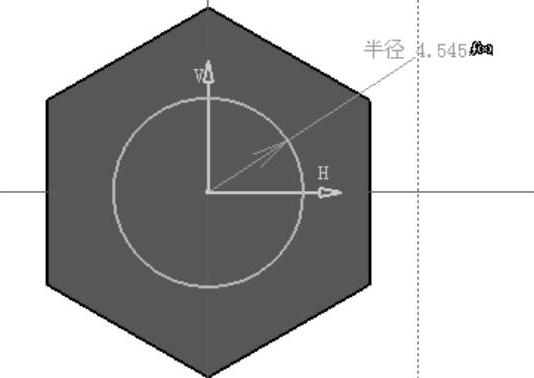

5)选择凸台的上平面作为草图平面,进入草图编辑器,绘制如图7-45所示的圆特征,并设置半径值为“d/2/1.1”。

6)使用978-7-111-34833-7-Chapter07-74.jpg工具创建凹槽特征,设置“类型”为“直到最后”选项。单击978-7-111-34833-7-Chapter07-75.jpg按钮,生成凹槽特征,如图7-46所示。


图7-45 绘制草图


图7-46 创建凹槽

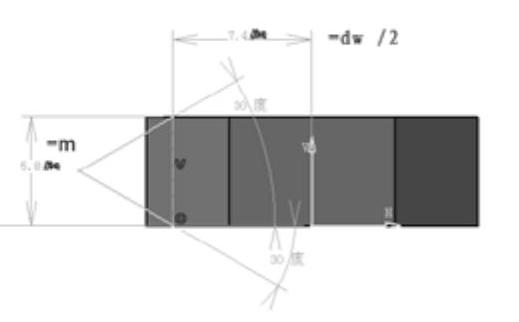

7)选择YZ平面作为草图平面,再次进入草图编辑器中,绘制如图7-47所示的草图轮廓,并使用公式关联相关参数。

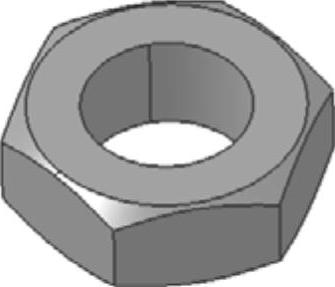

8)使用978-7-111-34833-7-Chapter07-78.jpg工具创建旋转凹槽特征,旋转角度为360°。单击978-7-111-34833-7-Chapter07-79.jpg按钮,生成旋转凹槽特征,如图7-48所示。


图7-47 绘制草图


图7-48 创建旋转凹槽1

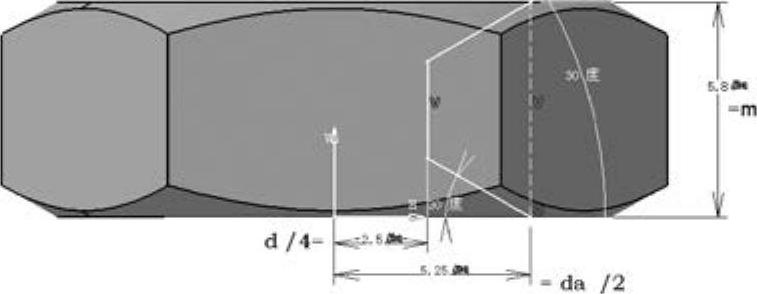

9)选择YZ平面作为草图平面,绘制如图7-49所示的草图轮廓,并使用公式关联相关参数。

10)使用978-7-111-34833-7-Chapter07-82.jpg工具创建旋转凹槽特征,旋转角度为360°。单击978-7-111-34833-7-Chapter07-83.jpg按钮,生成旋转凹槽特征,如图7-50所示。


图7-49 绘制草图


图7-50 创建旋转凹槽2

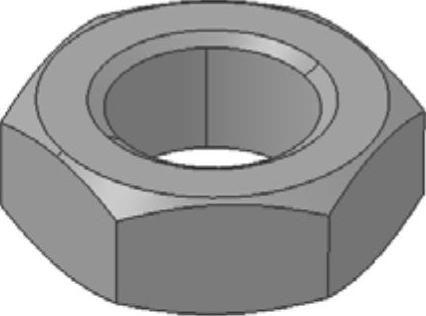

11)使用978-7-111-34833-7-Chapter07-86.jpg工具在螺母的内圆柱面上创建螺纹特征,并使用公式关联相关参数,如图7-51所示。

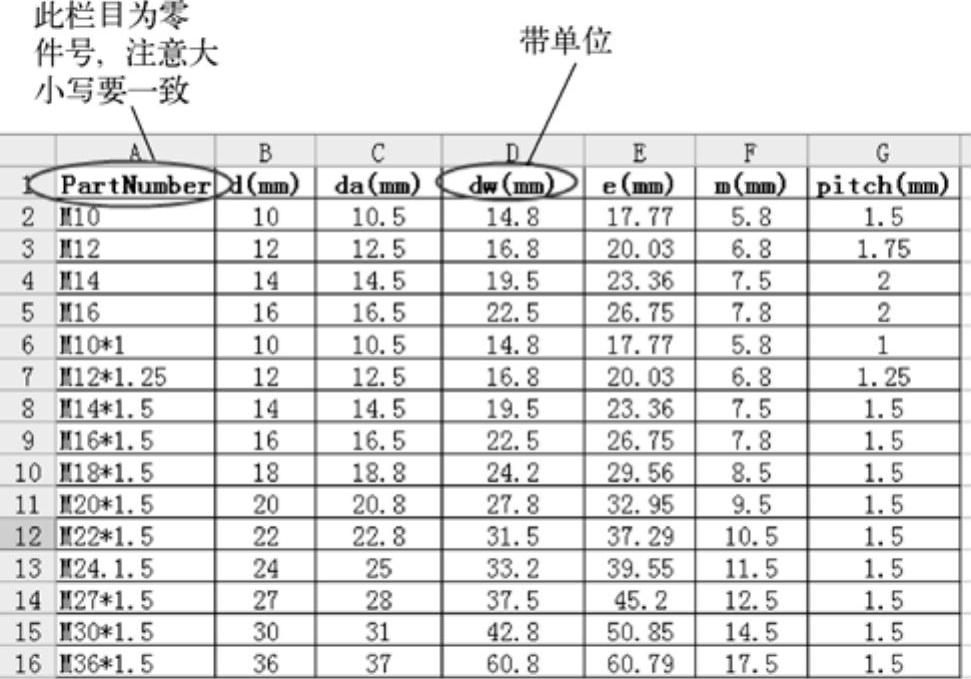

12)新建一个Excel文件,命名为“六角薄螺母.xls”,建立如图7-52所示的参数列表。

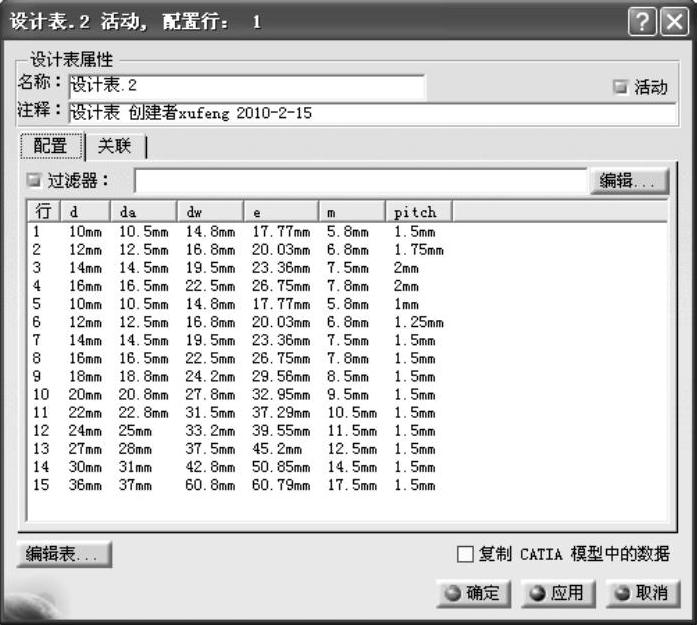

13)单击“知识工程”工具栏中的978-7-111-34833-7-Chapter07-87.jpg工具,弹出“创建设计表”对话框。选中“从预先存在的文件中创建设计表”复选框,选择“方向”为“垂直”选项,确定后弹出“选择文件”对话框。选择上一步骤中创建的“六角薄螺母.xls”文件,在出现的“自动关联”对话框中选择978-7-111-34833-7-Chapter07-88.jpg按钮,设置参数与表格中的参数自动关联,如图7-53所示。


图7-51 创建螺纹特征


图7-52 创建参数列表

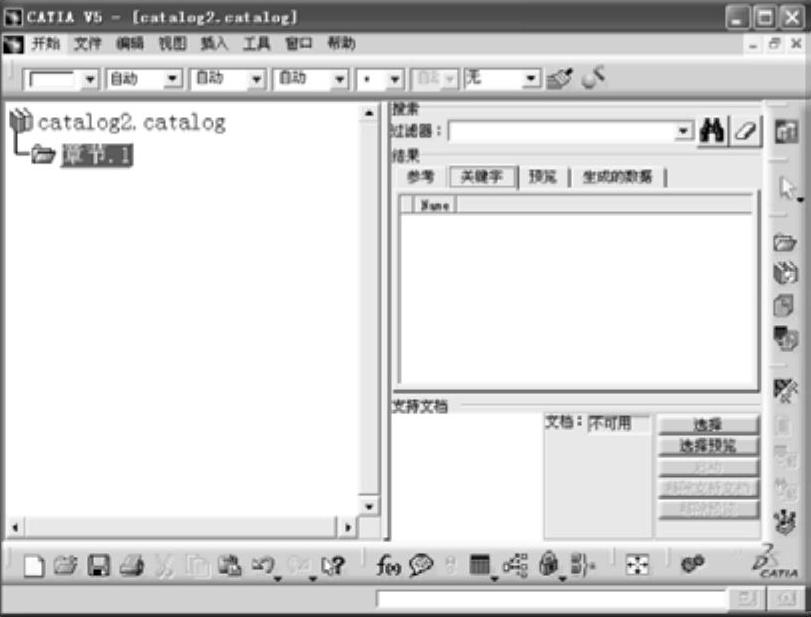

14)保存设计表为“Nut.CATPart”,然后从主菜单中选择“开始”→“基础结构”→“目录编辑器”选项,进入库文件编辑器中,如图7-54所示。


图7-53 创建设计表


图7-54 库文件编辑器

15)单击978-7-111-34833-7-Chapter07-93.jpg按钮,弹出“系列定义”对话框,在“名称”文本框中输入库的名称,单击978-7-111-34833-7-Chapter07-94.jpg按钮,创建库文件。

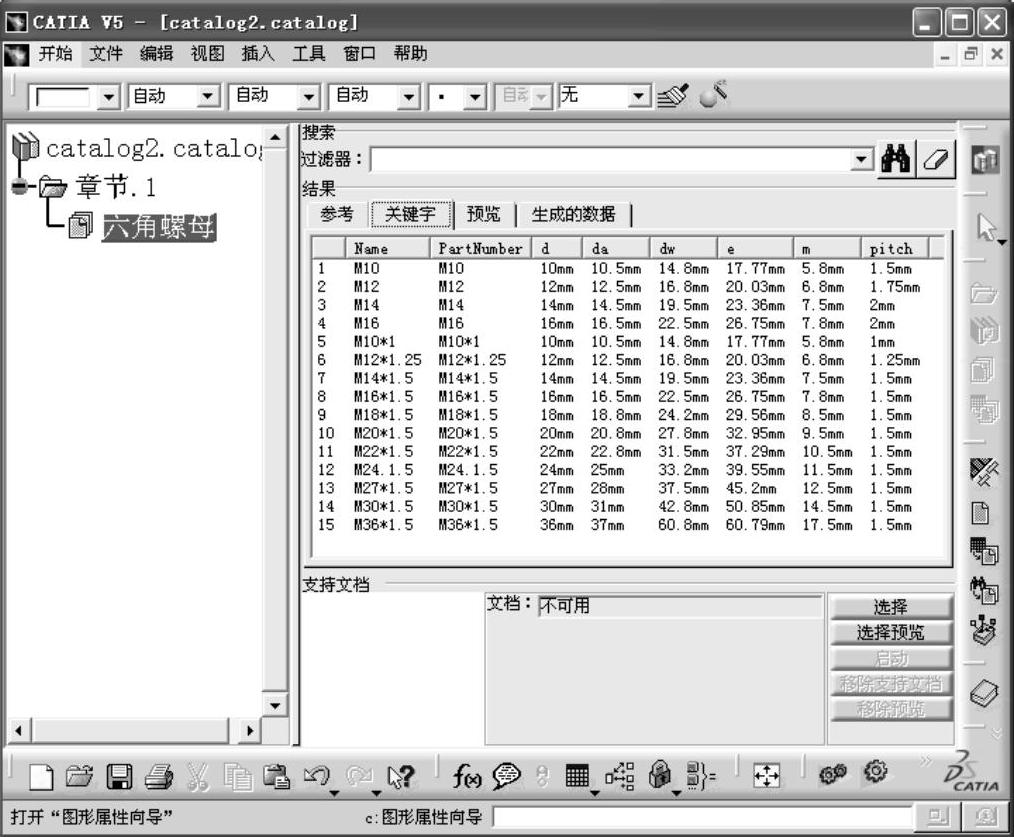

16)在结构树中双击“六角螺母”特征,定义为当前对象。单击978-7-111-34833-7-Chapter07-95.jpg按钮,在弹出的“零件系列定义”对话框中单击978-7-111-34833-7-Chapter07-96.jpg按钮,然后选中“Nut.CATPart”文件,单击978-7-111-34833-7-Chapter07-97.jpg按钮,生成该系列零件,如图7-55所示。


图7-55 创建系列零件

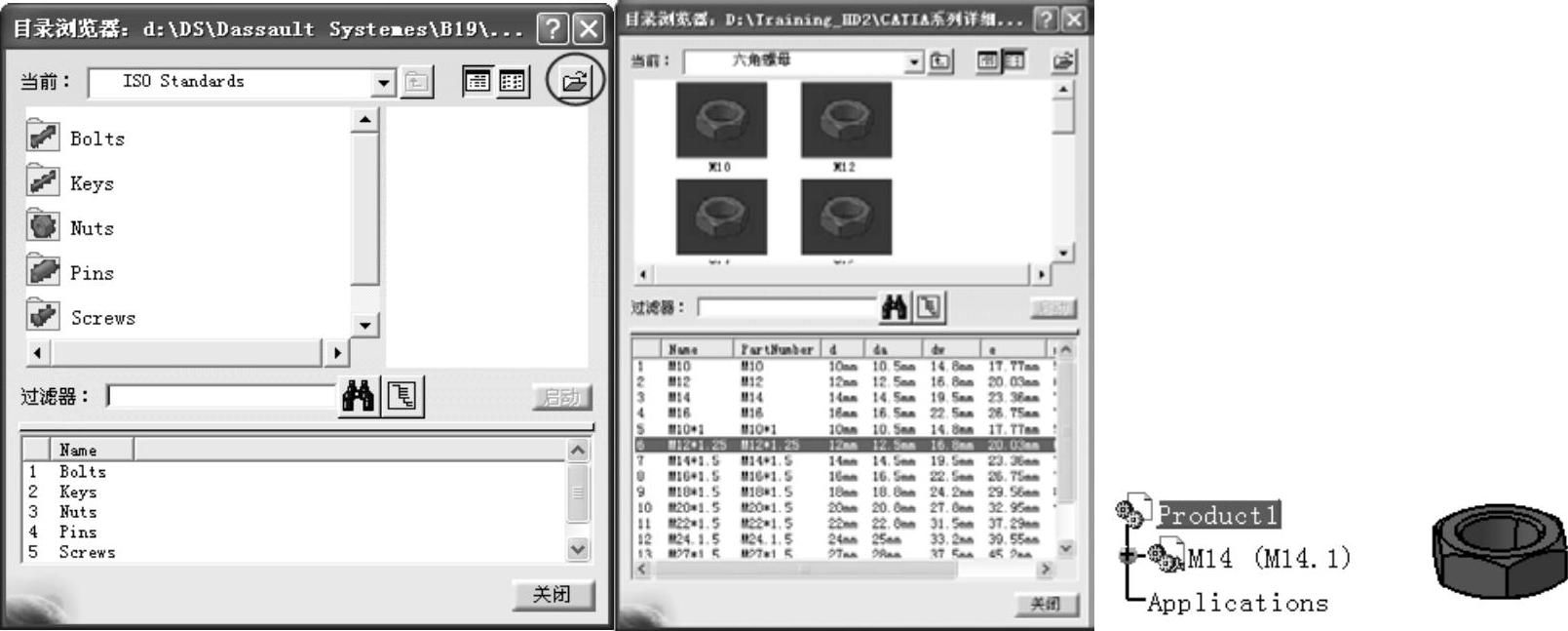

17)单击978-7-111-34833-7-Chapter07-99.jpg按钮,文件命名为“Nut.CATAlog”。使用该库文什时,可单击978-7-111-34833-7-Chapter07-100.jpg按钮,在弹出的“目录浏览器”对话框中选择相应系列的螺母零件文件,即可实现零件的调用,如图7-56所示。


图7-56 调用螺母
