建立多值参数的操作步骤及公式示例

978-7-111-34833-7-Chapter07-17.jpg:创建各种参数,参数是用量值来表达内容的待定值或已定值。可以是单值也可以是多值。

1.单值参数建立的操作步骤

1)单击“知识工程”工具栏中的978-7-111-34833-7-Chapter07-18.jpg按钮,在弹出的“公式”对话框中选择“长度”类型参数。单击978-7-111-34833-7-Chapter07-19.jpg按钮,则参数建立成功,显示在结构树中的参数节点内,如图7-13所示。

2)更改参数可以在建立的时候直接赋值,也可以在结构树上双击待修改的参数更改相应的数值,如图7-14所示。


图7-13 显示参数

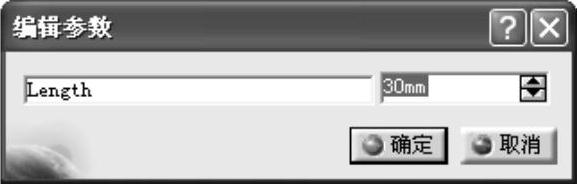

图7-14 “编辑参数”对话框

2.多值参数建立的操作步骤

1)单击“知识工程”工具栏中的978-7-111-34833-7-Chapter07-22.jpg按钮,在弹出的“公式”对话框中选择“长度”类型参数,在“具有”下拉列表框中选择“多值”选项。单击978-7-111-34833-7-Chapter07-23.jpg按钮,弹出新的对话框用以输入多个数值,如图7-15所示。

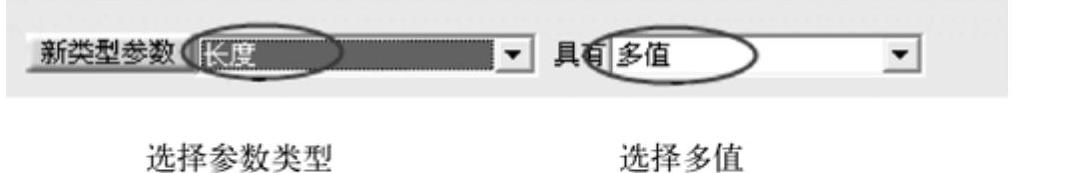

图7-15 设置参数类型

2)输入数值后回车即可加入一个数值,多次输入后,则参数建立成功。如需编辑多值参数,可以双击结构树中的参数,然后在列表值中单击鼠标右键,在弹出的菜单中选择“多值”→“更新值”选项,在弹出的列表框中重新输入新的数值即可,如图7-16所示。

3.相关选项说明

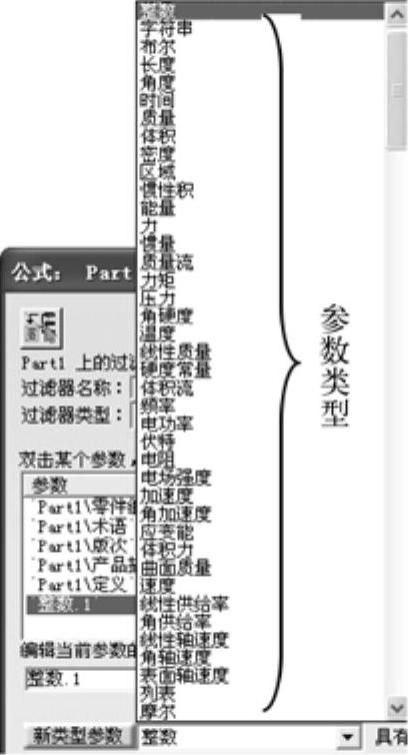

1)关于类型:CATIA的参数有很多类型,不同的使用情况要选择不同的类型,如果建立的是角度参数就需要选择“角度”类型,而不能使用“长度”类型,如图7-17所示。

2)关于参数命名:在“公式”对话框新建参数后,直接更改名字,该参数的名字最好用设计者容易识别的字符来命名。另一种重命名的方法是在参数的属性中进行更改。

3)关于参数调用:参数调用的时候,大多都是在右键菜单中选择“编辑公式”选项,然后调用参数,注意尽量去选择参数,不要手动输入,这样可以增加准确性。


图7-16 创建多值参数

4)删除参数:选择一个待删除的参数后,单击该按钮可以删除掉该参数。

5)添加公式:可以给一个参数加上一个公式,添加成功后会在结构树上生成一个关系节点用于存放关系式。

6)删除公式:单击该按钮可以删除参数上附加的公式。

7)过滤器:可以根据用户设定的条件进行参数过滤。

8)导入:可以导入Excel格式和文本格式(.txt)格式的参数。

4.操作实例

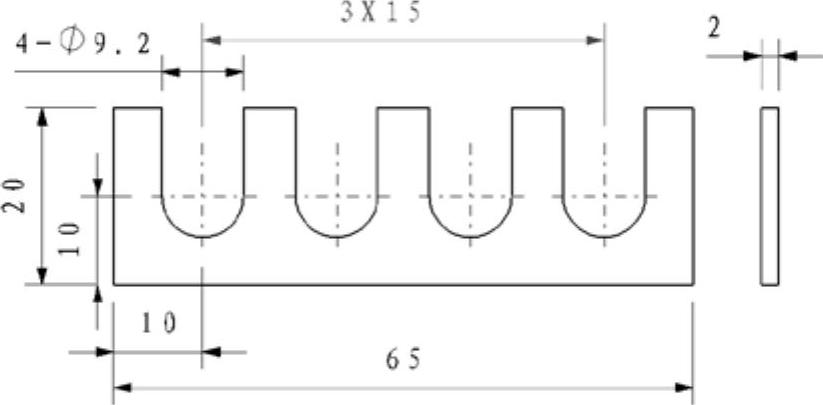

下面通过一个实例来讲解978-7-111-34833-7-Chapter07-26.jpg工具的使用方法,如图7-18所示,设定凹槽的个数和垫片的宽度,长度自动随垫片缺口个数自行改变。


图7-17 参数类型


图7-18 工程图纸

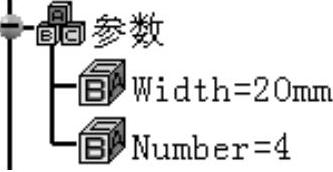

1)单击“知识工程”工具栏中的978-7-111-34833-7-Chapter07-29.jpg按钮,弹出“公式”对话框,建立“长度”类型参数“Width”代表垫片的宽度,赋值为20mm;“整数”类型参数“Number”代表凹槽个数,赋值为4,如图7-19所示。

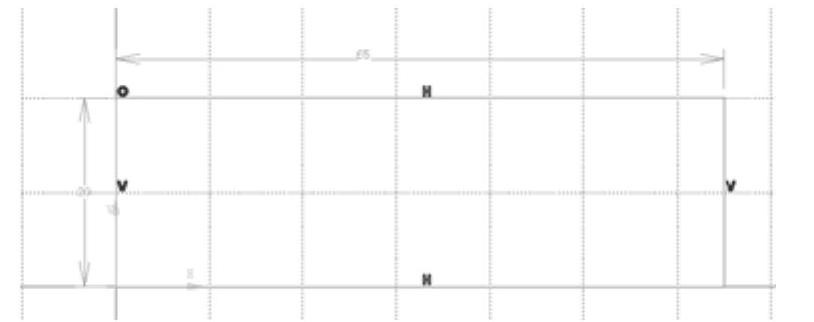

2)在草图编辑器中的XY面上绘制一个长度为65mm,宽度为20mm的矩形,如图7-20所示。


图7-19 设置参数


图7-20 绘制草图

3)建立宽度参数的关联。选择宽度(20mm)尺寸,在弹出的鼠标右键菜单中选择“长度对象”→“编辑公式”选项,弹出公式编辑器,选择结构树中的“Width”参数,单击978-7-111-34833-7-Chapter07-32.jpg按钮,完成宽度的参数关联。

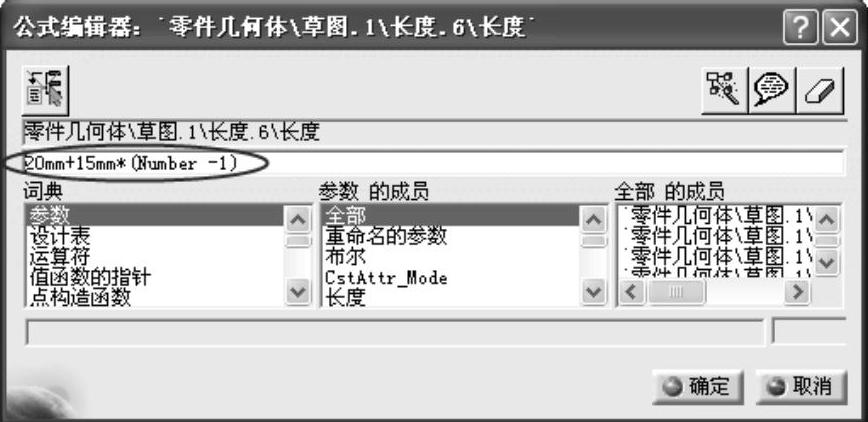

4)使用同样的方法建立长度参数的关联。在公式编辑器的空白栏目内输入“20mm+15mm*(Number-1)”,单击978-7-111-34833-7-Chapter07-33.jpg按钮,完成长度的参数关联,如图7-21所示。

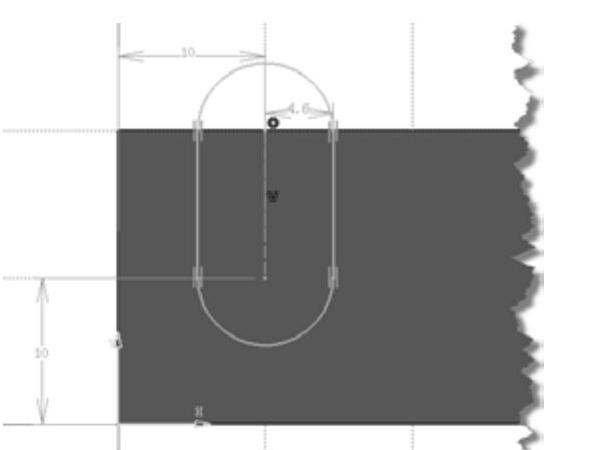

5)利用草图特征创建拉伸实体,拉伸长度为2mm,然后在拉伸实体上表面绘制如图7-22所示的草图特征。


图7-21 建立长度参数关联公式


图7-22 绘制草图

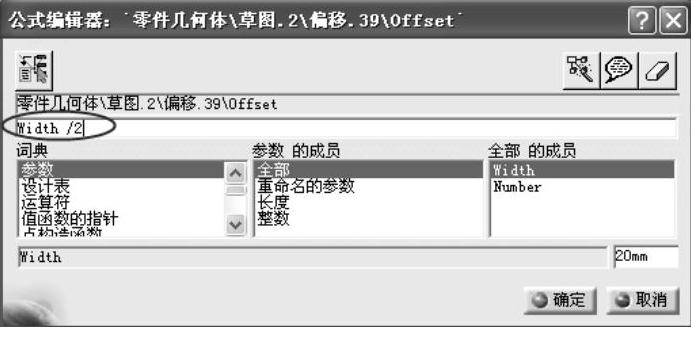

6)关联草图下方10mm的参数,在公式编辑器中输入“Width/2”。单击978-7-111-34833-7-Chapter07-36.jpg按钮,完成此参数的关联,如图7-23所示。

7)利用刚创建的草图特征创建凹槽,凹槽深度为2mm,结果如图7-24所示。


图7-23 建立关联


图7-24 创建凹槽

8)使用矩形阵列工具,创建矩形阵列特征。在“实例”选项中单击鼠标右键,选择“编辑公式”选项,弹出公式编辑器,选择结构树上的参数“Number”。单击978-7-111-34833-7-Chapter07-39.jpg按钮,完成此参数关联。在“间距”文本框中输入15mm,再次单击978-7-111-34833-7-Chapter07-40.jpg按钮,完成矩形阵列,如图7-25所示。


图7-25 建立关联

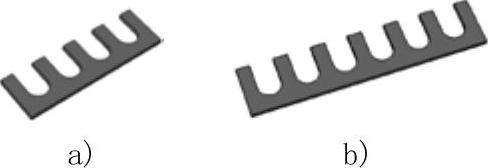

9)双击结构树中的参数“Number”,更改数值为6,则垫片长度随凹槽的变化而自动变化,如图7-26所示。


图7-26 更改参数前后结果对比

a)修改前 b)修改后
