CATIA图框创建方法及模板定制技巧

CATIA提供了两种创建图框的方法,每种方法的自动化程度不一样,操作方法也不一样。

1.利用脚本自动生成图框

使用这种方法创建图框需要进行二次开发,先定义好一个脚本,然后再调用脚本生成图框,许多企业都开发了企业内部的图框脚本。现在利用CATIA自带的脚本来创建图框。

1)选择主菜单中的“编辑”→“图纸背景”选项,进入图纸背景编辑空间。

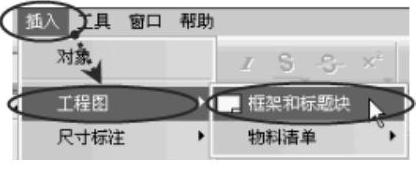

2)选择主菜单中的“插入”→“工程图”→“框架和标题块”选项,弹出“管理框架和标题块”对话框,如图6-151所示。

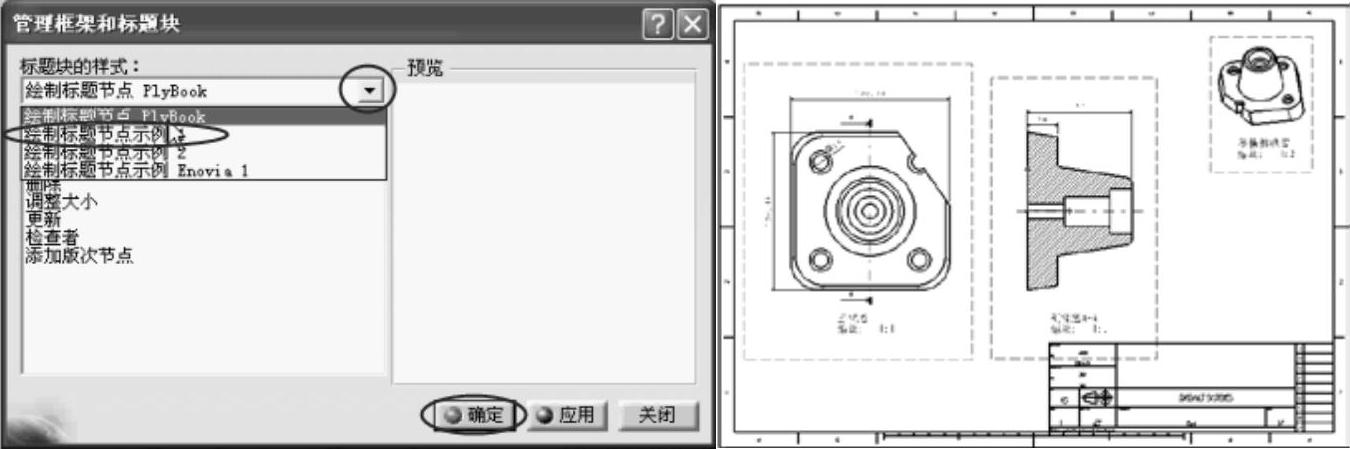

图6-151 插入图框

3)在“标题块的样式”下拉列表框中选择一种标题样式,单击978-7-111-34833-7-Chapter06-248.jpg按钮,则生成图框,该图框与选择的图纸大小相符,如图6-152所示。

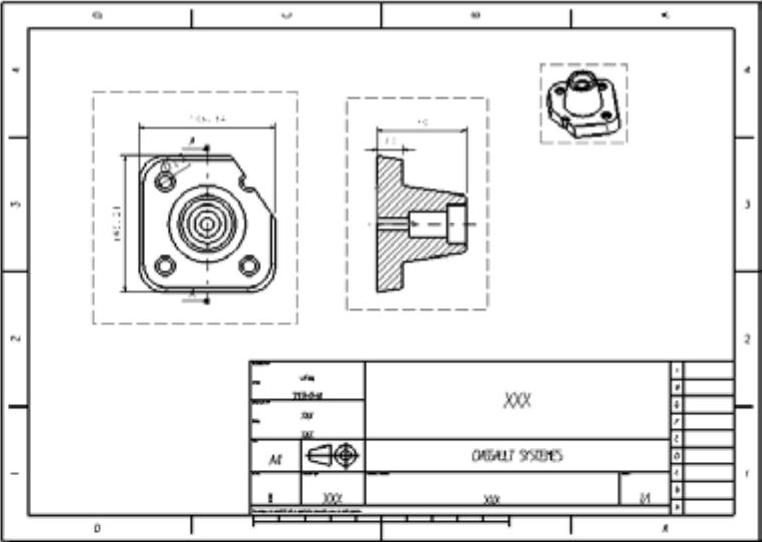

图6-152 插入图框

2.自定义图框模板生成(www.daowen.com)

将创建的AutoCAD图框调入CATIA中后,定制为图框模板,可方便以后使用图框时直接借用。

1)在CATIA中打开.dwg格式的图框,执行复制操作,然后进入图纸背景编辑空间,执行粘贴操作。

2)在图纸背景编辑空间内双击修改图框,完成修改后保存当前图框。

3)调用图框模板时,在“页面设置”对话框中单击978-7-111-34833-7-Chapter06-250.jpg按钮,弹出“将元素插入图纸”对话框,如图6-153所示。

4)选择创建好的图框模板后,单击978-7-111-34833-7-Chapter06-251.jpg按钮,返回“页面设置”对话框。单击978-7-111-34833-7-Chapter06-252.jpg按钮,生成图框,如图6-154所示。

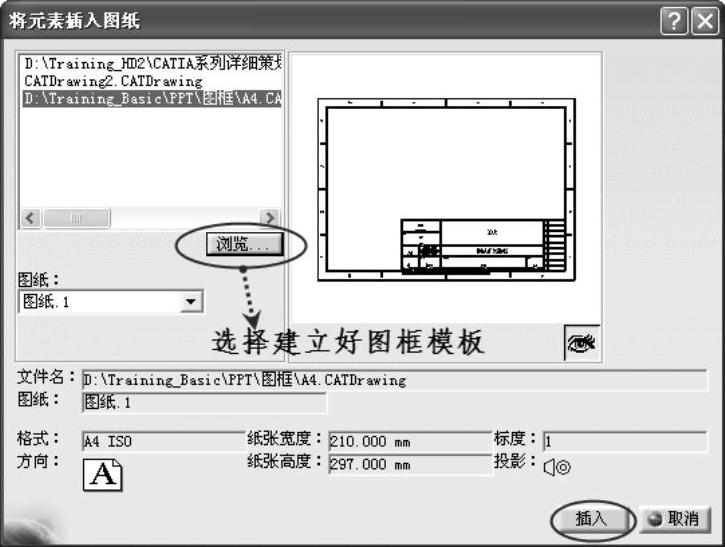

图6-153 插入背景视图


图6-154 插入图框
