创建轴线和中心线工具栏:轴和螺纹修饰

该工具用于生成轴的中心线和螺纹特征,如图6-133所示。

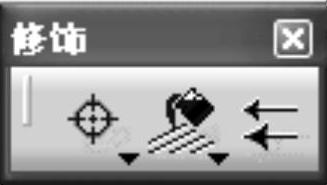

图6-132 “修饰”工具栏

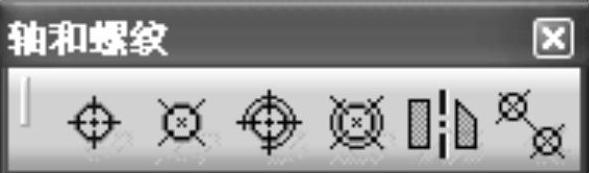

图6-133 “轴和螺纹”工具栏

1.中心线

该功能用于生成轴的中心线。其使用方法为:单击“轴和螺纹”工具栏中的978-7-111-34833-7-Chapter06-210.jpg按钮,选择相应的圆特征,即自动生成中心线,如图6-134所示。

2.具有参考的中心线

该功能用于参考其他元素生成中心线。其使用方法为:单击“轴和螺纹”工具栏中的978-7-111-34833-7-Chapter06-211.jpg按钮,选择圆和参考元素特征,即生成具有参考的中心线。若参考元素为直线,则中心线分别与参考直线平行和垂直;若参考元素为圆,则中心线分别与两个圆圆心的连线平行和垂直,如图6-135所示。


图6-134 创建中心线

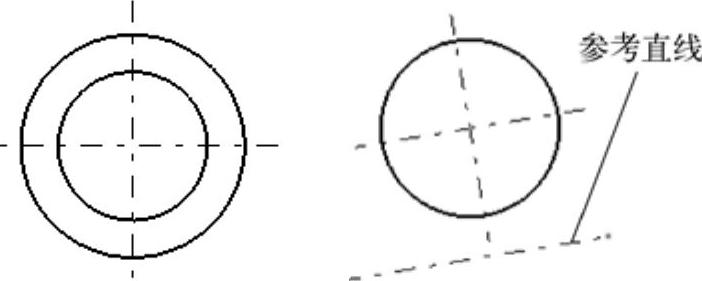

图6-135 创建具有参考的中心线

3.螺纹

该功能用于生成螺纹线。其使用方法为:单击“轴和螺纹”工具栏中的978-7-111-34833-7-Chapter06-214.jpg按钮,选择相应的圆特征,即自动生成螺纹线,如图6-136所示。(www.daowen.com)

4.具有参考的螺纹

该功能用于参考其他元素生成螺纹线。其使用方法为:单击“轴和螺纹”工具栏中的978-7-111-34833-7-Chapter06-215.jpg按钮,选择圆和参考元素特征,即生成具有参考的螺纹,如图6-137所示。

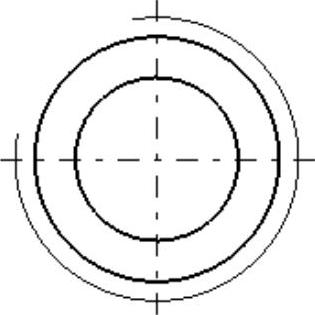

图6-136 创建螺纹

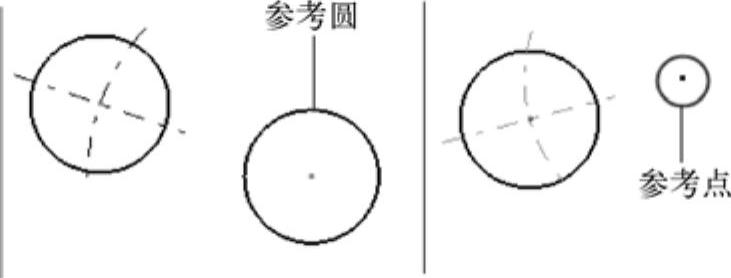

图6-137 创建具有参考的螺纹

5.轴线

该功能用于生成轴线。其使用方法为:单击“轴和螺纹”工具栏中的978-7-111-34833-7-Chapter06-218.jpg按钮,选择两个几何元素,即自动生成轴线,如图6-138所示。

6.轴线和中心线

该功能用于生成轴线和中心线。其使用方法为:单击“轴和螺纹”工具栏中的978-7-111-34833-7-Chapter06-219.jpg按钮,选择两个圆特征,则自动生成两圆之间的轴线和中心线,如图6-139所示。

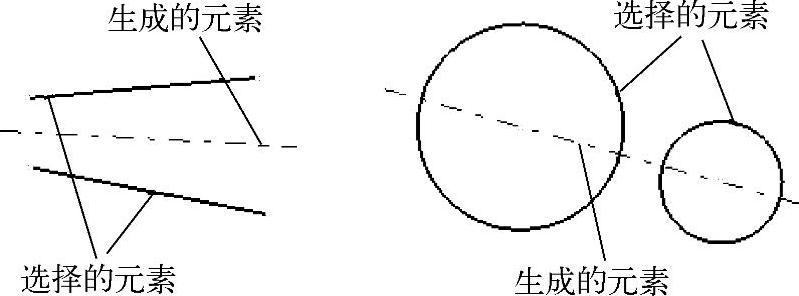

图6-138 创建轴线

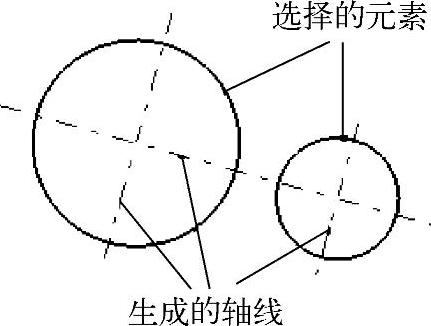

图6-139 创建轴线和中心线
