如何使用尺寸编辑工具进行重新计算与移除裁剪

该工具用于对已完成标注的尺寸进行重新编辑与修改,如图6-107所示。

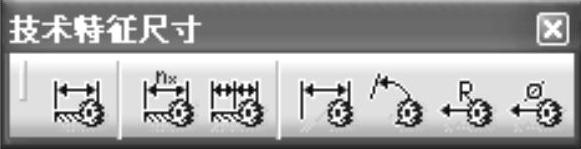

图6-106 “技术特征尺寸”工具栏

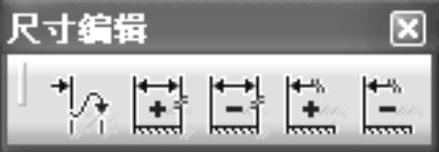

图6-107 “尺寸编辑”工具栏

1.重设尺寸

该功能用于对已生成的尺寸标注与新的元素进行计算后,生成新的标注,适用于对被隔离元素进行重新计算而生成新的标注。其使用方法为:单击“尺寸编辑”工具栏中的978-7-111-34833-7-Chapter06-162.jpg按钮,选择需要编辑的尺寸,重新选择标注边界,生成新的标注,如图6-108所示。

2.创建中断

该功能用于对已创建的尺寸标注引出线进行打断,避让其他的尺寸。其使用方法为:单击“尺寸编辑”工具栏中的978-7-111-34833-7-Chapter06-163.jpg按钮,选择需要编辑的尺寸,在引出线上指定第一个断点和第二个断点。如图6-109所示。

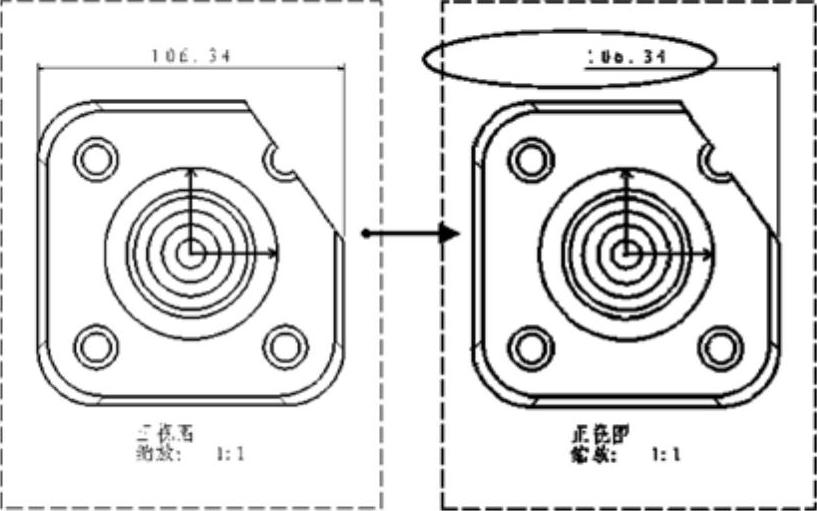

图6-108 重设尺寸

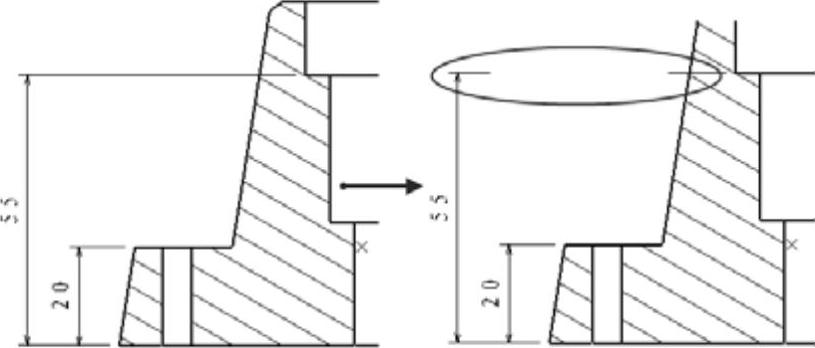

图6-109 创建中断

3.移除中断

该功能用于移除已经创建的中断。其使用方法为:单击“尺寸编辑”工具栏中的978-7-111-34833-7-Chapter06-166.jpg按钮,选择需要移除中断的尺寸,中断被移除,尺寸引出线恢复,如图6-110所示。

4.创建/修改裁剪

该功能用于创建或修改标注尺寸的裁剪,其使用方法与978-7-111-34833-7-Chapter06-167.jpg工具基本相同,如图6-111所示。

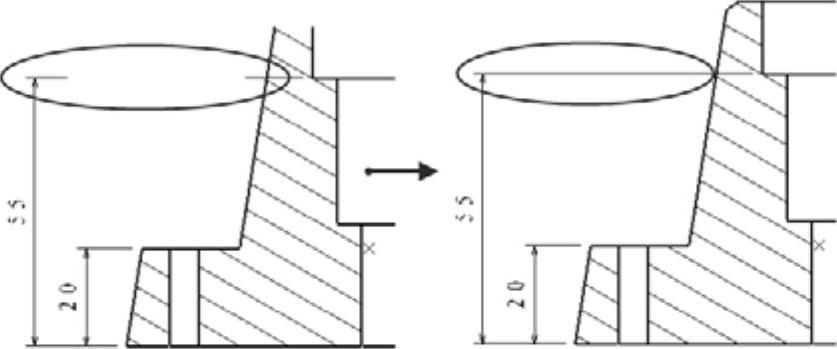

图6-110 移除中断

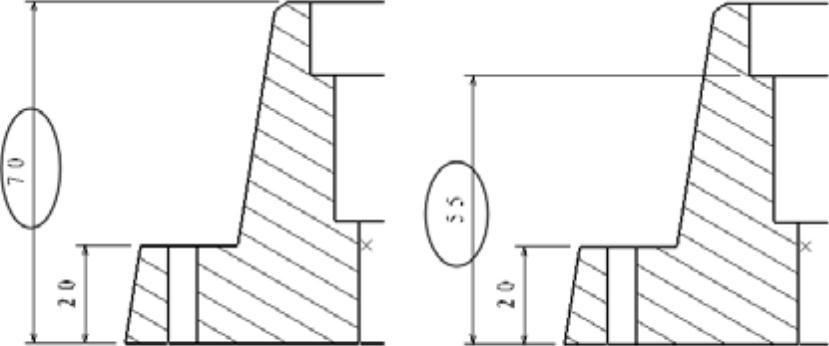

图6-111 创建/修改裁剪

5.移除裁剪

该功能用于移除已经创建的裁剪尺寸,其使用方法与978-7-111-34833-7-Chapter06-170.jpg基本相同。
