该工具提供了满足工程标注需要的多种尺寸标注方式，如图6-80所示。

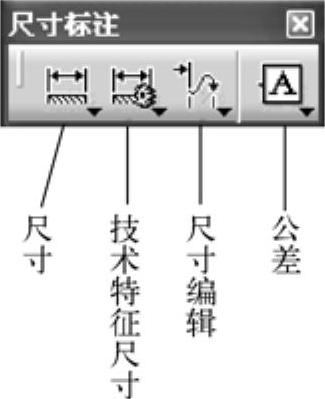

图6-79 “尺寸标注”工具栏

1.尺寸

该功能用于标注各类型尺寸，长度、角度、直径、半径等尺寸均可使用该功能进行标注。

其操作步骤及相关参数如下。

1）单击“尺寸”工具栏中的按钮，选择需要标注的元素，移动到合适的位置单击鼠标左键放置。

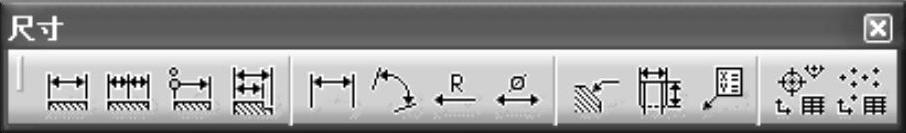

图6-80 “尺寸”工具栏

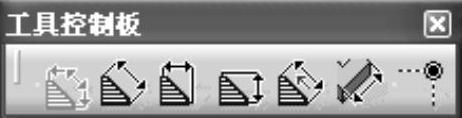

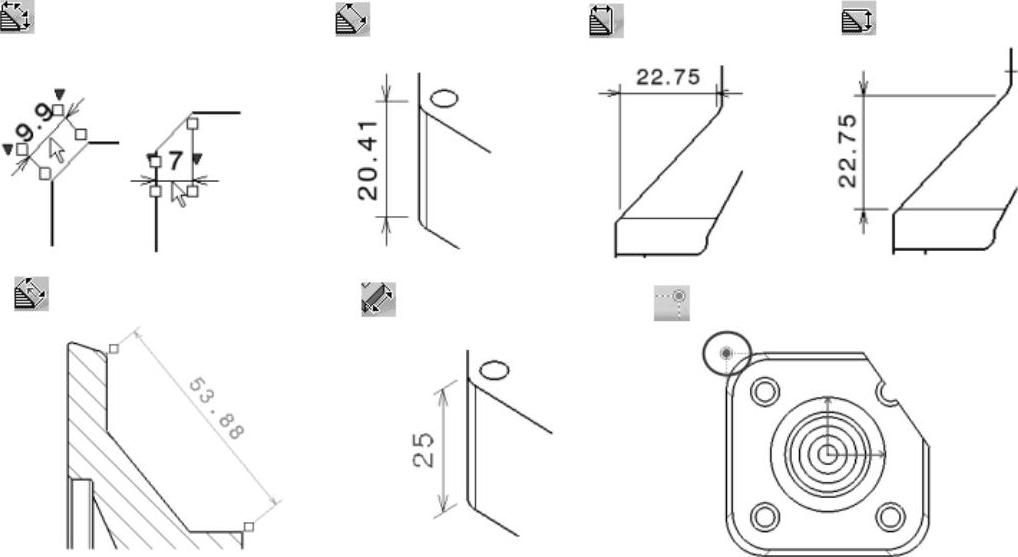

2）标注尺寸的方式有多种，单击按钮后，出现“工具控制板”工具栏，其中提供了多种尺寸标注的方式，如图6-81所示，各方式效果如图6-82所示。

● 投影的尺寸：该选项为默认选项，标注尺寸的时候随鼠标的放置位置不同，尺寸的位置也不同，比如水平、垂直、沿线方向等。

图6-81 “工具控制板”工具栏

● 强制标注元素尺寸：强制标注的尺寸为选择的边线方向。

● 水平标注：强制标注尺寸为水平的方向标注。

● 垂直标注：强制标注尺寸为垂直的方向标注。

● 沿某一个方向标注：强制标注尺寸沿某一个指定的方向标注。

● 实长尺寸：标注的尺寸为二维的实际尺寸，此处的尺寸颜色为粉红色。

● 检测交点：自动检测交点，在对圆角的尖点标注时尤其有用。

图6-82 控制板样式

3）在标注直径或半径的时候，选择圆之后，在右键菜单中可以选择标注选项（直径、半径、圆周长等），如图6-83所示。

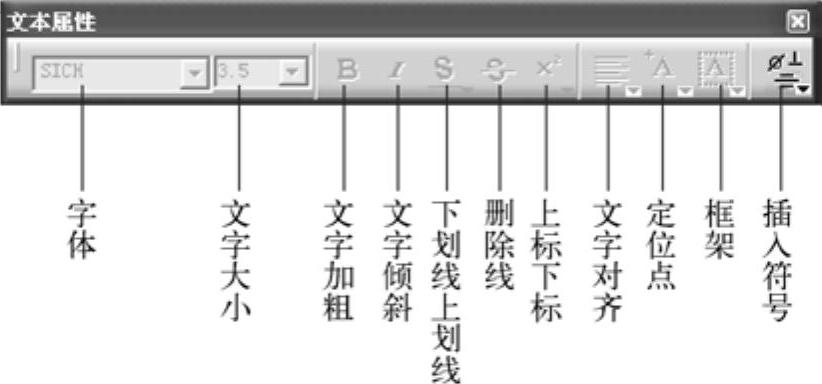

4）文本属性：对标注文字的字体、大小、文字加粗等进行操作，如图6-84所示。

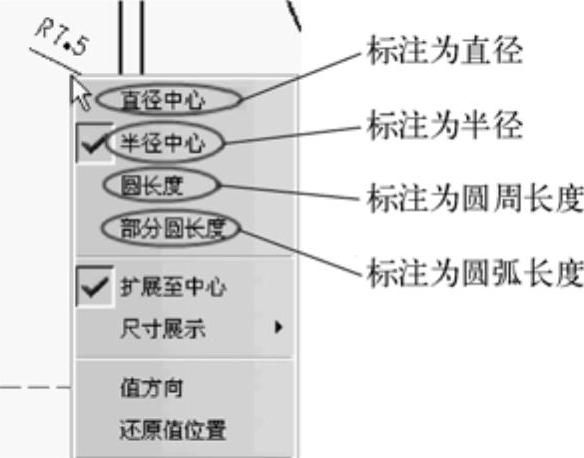

图6-83 右键快捷菜单

图6-84 “文本属性”工具栏

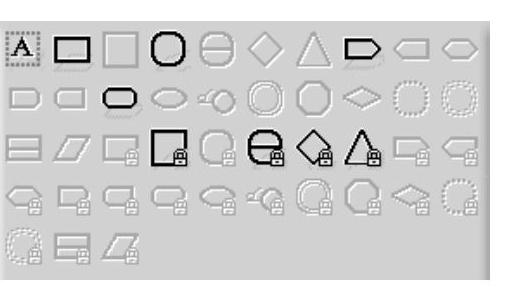

● 框架：标注一些加框架的尺寸时使用该功能，如图6-85所示。

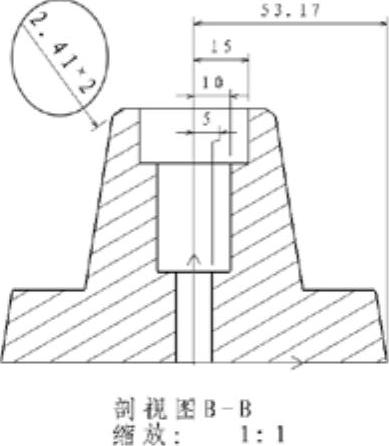

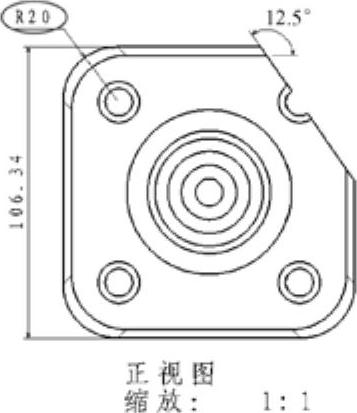

● 插入符号：对某条直线需要标注直径，或加正负号等特殊符号时使用该功能，如图6-86和图6-87所示。

5）尺寸属性：可以更改尺寸线的方向，给标注加公差，如图6-88所示。

图6-85 框架

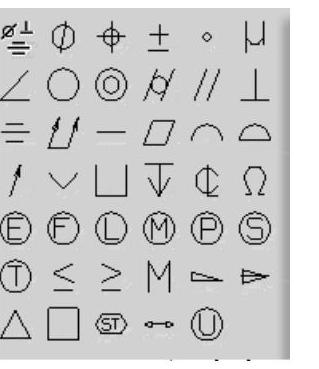

图6-86 插入符号

图6-87 插入边框和圆直径符号

图6-88 “尺寸属性”工具栏

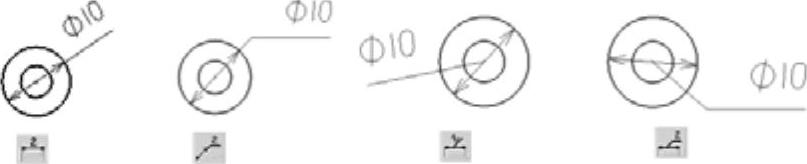

● 尺寸线：共有4种类型，如图6-89所示。

图6-89 尺寸线类型

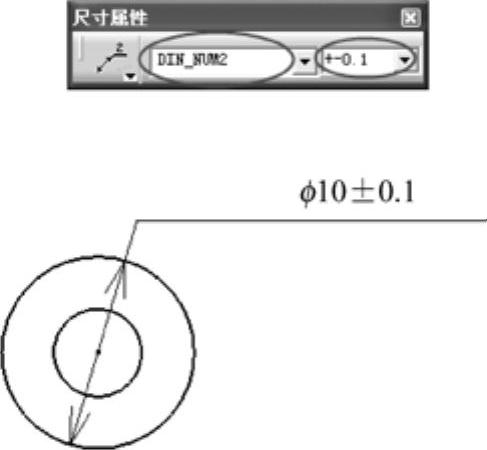

● 公差说明：标注的公差类型，标注公差后默认的正负号不显示，只要更改字体就可显示出来，如图6-90所示。

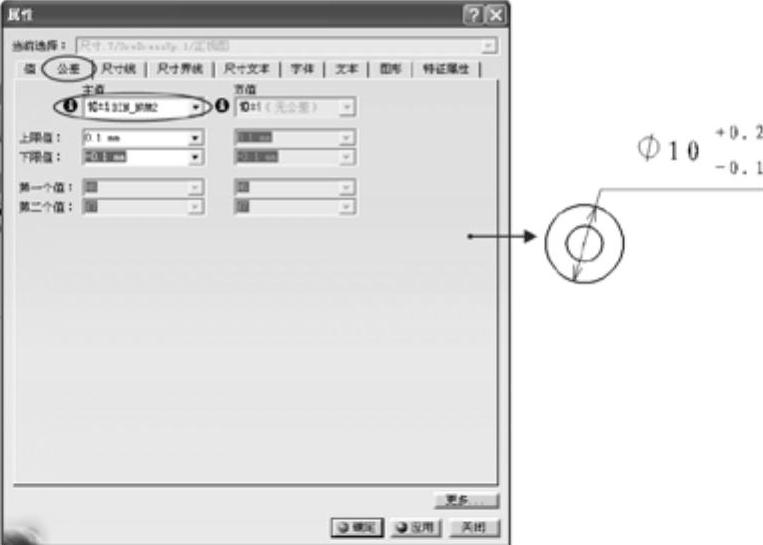

● 标注上下值不相同的公差：需要在尺寸的属性中进行更改，输入公差的上限值和下限值即可生成，如图6-91所示。

图6-90 显示公差正负号

图6-91 添加公差

2.链式尺寸

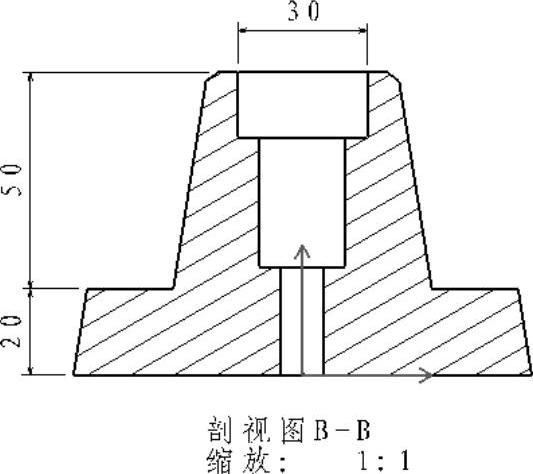

该功能可以指定链式尺寸的标注。其使用方法为：单击“尺寸”工具栏中的按钮，依次选择标注的元素，移动鼠标到合适位置放置该尺寸，如图6-92所示。

3.累计尺寸

该功能生成的尺寸在同一条直线上，且以第一点为坐标原点，依次标注，标注方式为坐标方式。其使用方法为：单击“尺寸”工具栏中的按钮，选择第一点或直线作为原点，依次选择第二标注点及第三标注点，移动鼠标到合适位置放置该尺寸，如图6-93所示。(www.daowen.com)

图6-92 创建链式尺寸

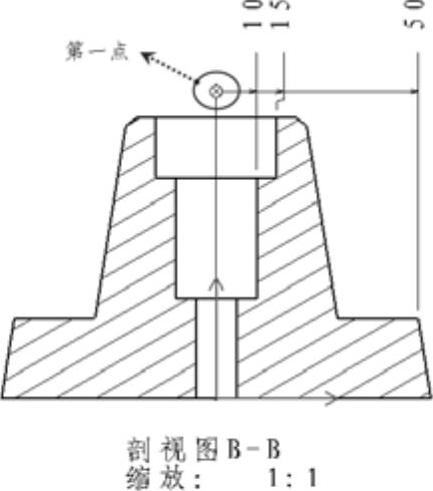

图6-93 创建累计尺寸

4.堆叠式尺寸

该功能生成的尺寸参照同一个标注进行标注，标注方式为长度方式。其使用方法为：单击“尺寸”工具栏中的，选择第一个标注点或直线作为参考点或直线，依次选择第二标注及第三标注点，移动鼠标到合适位置放置该尺寸，如图6-94所示。

5.长度/距离尺寸

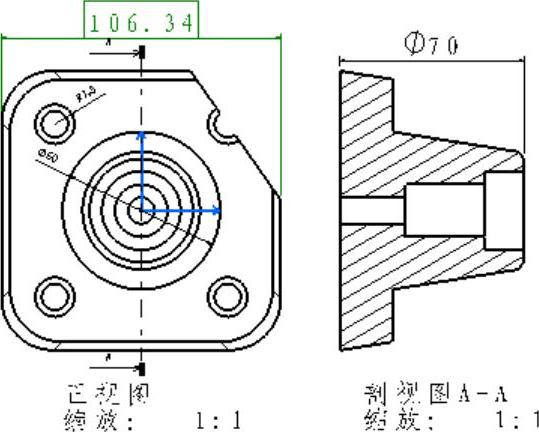

该功能用于标注长度或距离尺寸，如图6-95所示。

图6-94 创建堆叠式尺寸

图6-95 创建长度/距离尺寸

6.角度尺寸

该功能用于标注角度尺寸，如图6-96所示。

7.半径尺寸

该功能用于标注半径尺寸，如图6-97所示。

8.直径尺寸

该功能用于标注直径尺寸，如图6-98所示。

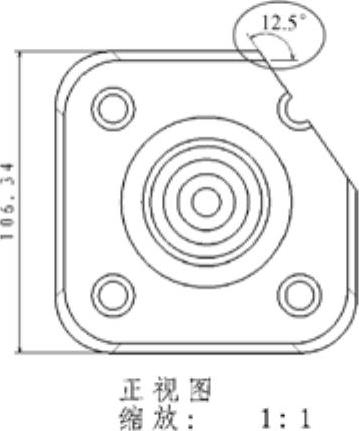

图6-96 创建角度尺寸

图6-97 创建半径尺寸

图6-98 创建直径尺寸

9.倒角尺寸

该功能用于创建倒角的标注。其操作步骤如下：

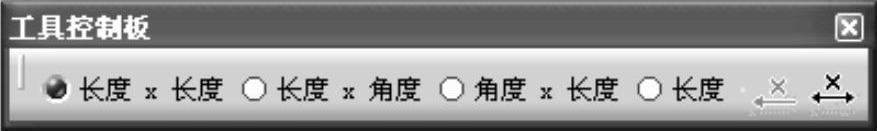

1）单击“尺寸”工具栏中的按钮，出现“工具控制板”工具栏，如图6-99所示。

图6-99 “工具控制板”工具栏

2）在工具栏中选择需要标注的类型，使用鼠标左键选择需要创建标注的倒角斜边，移动鼠标到合适位置放置该尺寸，如图6-100所示。

10.螺纹尺寸

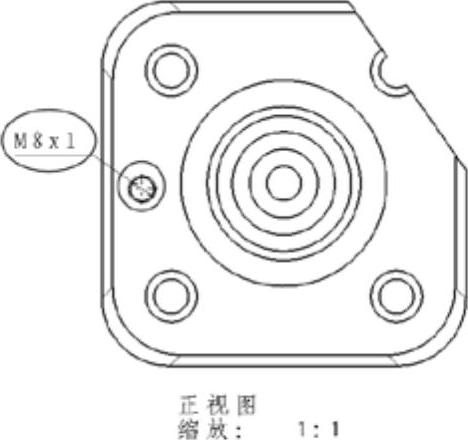

该功能用于标注螺纹尺寸。其使用方法为：单击“尺寸”工具栏中的按钮，选择螺纹线，即生成螺纹尺寸。对于剖面图，选中两根螺纹线，即生成螺纹直径和深度尺寸，如图6-101所示。

图6-100 创建倒角尺寸

图6-101 创建螺纹尺寸

11.坐标尺寸

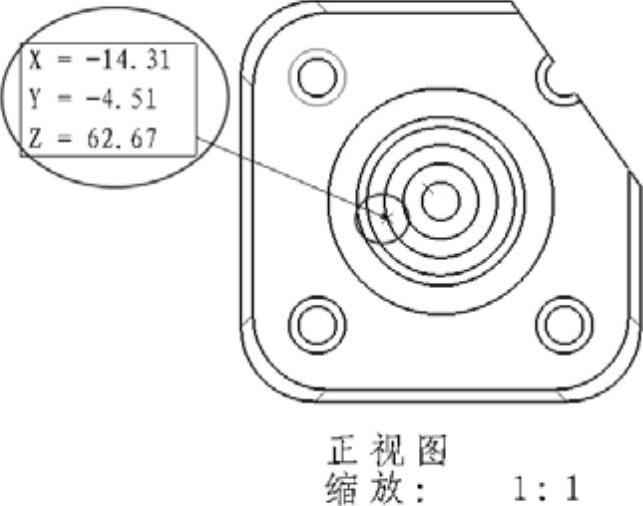

该功能用于标注点的坐标尺寸。其使用方法为：单击“尺寸”工具栏中的按钮，选中需要创建标注的点，单击鼠标左键，即生成该点的X、Y、Z坐标值。选择坐标值并拖拽，可改变坐标值的位置，如图6-102所示。

12.孔尺寸表

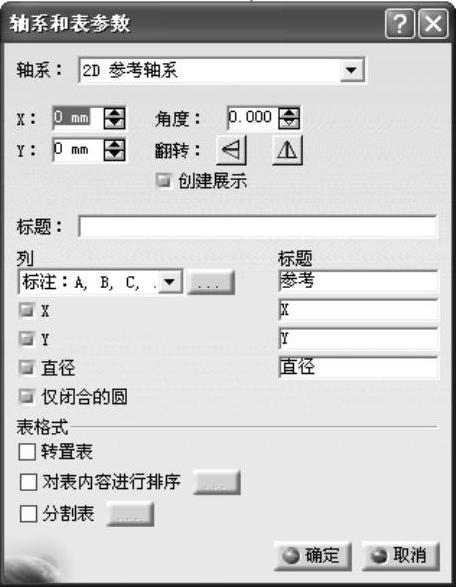

该功能用于生成孔尺寸列表。其使用方法为：先选择需要创建尺寸表的孔和其中心线，然后单击“尺寸”工具栏中的按钮，弹出“轴系和表参数”对话框，如图6-103所示。在其中可设置参考原点和参考角度、孔的代码、列表表头的名称等，如图6-104所示。

图6-102 创建坐标尺寸

图6-103 “轴系和表参数”对话框

13.坐标尺寸表

该功能用于生成点的坐标列表，其使用方法与工具相同，如图6-105所示。

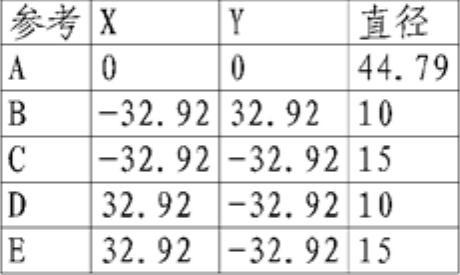

图6-104 创建孔尺寸表

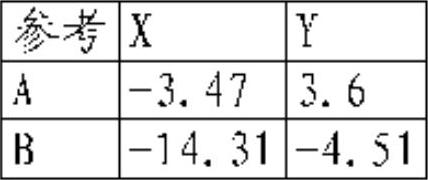

图6-105 创建坐标尺寸表
